Анкерный болт

Анкерный болтАнкерный болт

Используется для крепления тяжеловесных конструкций к бетону, строительному камню и кирпичу. Может применяться для крепления к тонким бетонным перегородкам. Рекомендуемая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.

Изготовлен из стали, поверхность оцинкована и пассивирована.

Технические характеристики

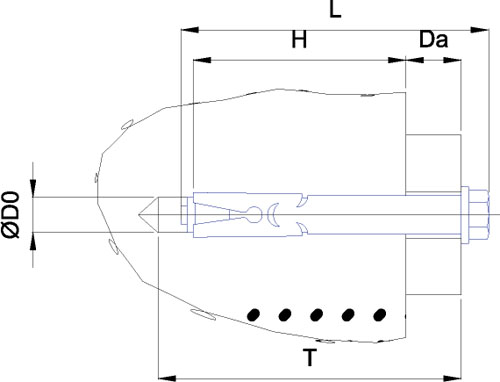

Анкерный болт
Обозначение
Do диаметр сверла, мм
Т мин. глубина при сквозном монтаже, мм
H мин. глубина анкеровки, мм
L длина анкера, мм
Da макс. толщина прикрепляемого материала, мм
8 х 45 8,0 95,0 35,0 69,0 15,0
8 х 60 8,0 60,0 35,0 94,0 30,0
8 х 80 8,0 80,0 35,0 119,0 35,0
10 х 55 10,0 55,0 40,0 70,0 10,0
10 х 80 10,0 80,0 40,0 95,0 35,0
10 х 85 10,0 85,0 40,0 120,0 40,0
12 х 65 12,0 65,0 50,0 81,0 10,0
12 х 100 12,0 100,0 50,0 96,0 25,0
Обозначение
M резьба
Мин. вырывающая сила, кН (бетон В25)
Допустимый изгибающий момент, Нм
Макс. крутящий момент при анкеровке, Нм
Вес 1000 шт., кг

8 х 45

М6

10,50

5,2

10,0

20,00

8 х 60

М6

10,50

5,2

10,0

24,00

8 х 80

М6

10,50

5,2

10,0

30,00

10 х 55

М8

13,10

12,9

25,0

38,46

10 х 80

М8

13,10

12,9

25,0

46,00

10 х 85

М8

13,10

12,9

25,0

47,47

12 х 65

М10

18,30

25,7

40,0

70,47

12 х 100

М10

18,30

25,7

40,0

44,00
