АВТОБЕТОНОНАСОСЫ

Автобетононасосы предназначены для подачи свежеприготовленной бетонной смеси с осадкой конуса 6...12 см в горизонтальном и вертикальном направлениях к месту укладки при возведении сооружений из монолитного бетона и железобетона. Они представляют собой самоходные мобильные бетонотранспортные машины, состоящие из базового автошасси, бетононасоса с гидравлическим приводом и шарнирно сочлененной стрелы с бетоноводом для распределения бетонной смеси в зоне действия стрелы во всех ее пространственных положениях. Отечественные автобетононасосы конструктивно подобны и оборудуются двухцилиндровыми гидравлическими поршневыми бетононасосами.

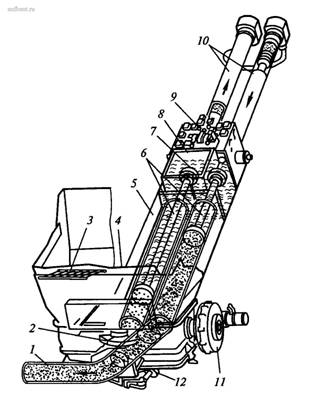

Бетононасос (рис. 1) состоит из двух бетонотранспортных цилиндров 6, поршни которых получают синхронное движение во взаимно противоположных направлениях от индивидуальных рабочих гидроцилиндров 10, осуществляя попеременно такт всасывания смеси из приемной воронки 3 и такт нагнетания ее в бетоновод 1. Движение поршней согласовано с работой поворотного бетонораспределительного устройства 2, поворот которого на определенный угол осуществляется с помощью двух гидроцилиндров 12. Когда в одном из бетоно транспортных цилиндров бетонная смесь всасывается из воронки, во втором через поворотную трубу распределительного устройства смесь нагнетается в бетоновод.

Бетононасос

Рис. 1. Бетононасос

В конце хода нагнетания распределительное устройство изменяет свое положение одновременно с переключением хода приводных гидроцилиндров с помощью следящей системы.

Приемная воронка оборудована в верхней части решеткой 4, в нижней - лопастным побудителем с приводом 11.

Бетонотранспортные цилиндры помещены в корпус 5, имеющий резервуар 8 иди промывочной воды и сообщающийся со штоковыми полостями бетонотранспортных цилиндров. При замене промывочную воду сливают через спускное отверстие, перекрываемое крышкой с рукояткой 7. Бетононасос снабжен электрогидравлическим блоком управления 9.

Гидравлический привод обеспечивает более равномерное движение смеси в бетоноводе, предохраняет узлы насоса от перегрузок и позволяет в широком диапазоне регулировать рабочее давление и производительность машины. Двухпоршневые бетононасосы с гидравлическим приводом обеспечивают диапазон регулирования объемной подачи 5...65 м3/ч при максимальной дальности подачи до 400 м по горизонтали и до 80 м по вертикали.

Техническая производительность, м3/ч, поршневых бетононасосов

Пт = 3600AInkH

где А - площадь поперечного сечения поршня, м; l - длина хода поршня, м; n - число двойных ходов поршня, с-1; kн - коэффициент наполнения смесью бетонотранспортного цилиндра (0,8...0,9).

Главным параметром автобетононасосов является объемная подача (производительность) в м3/ч.

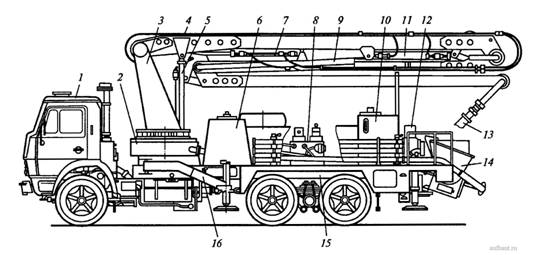

Автобетононасос (рис. 2) подает товарный бетон в горизонтальном и вертикальном направлениях к месту укладки с помощью распределительной стрелы 4 с бетоноводом 9 или инвентарного бетоновода. Распределительная стрела состоит из трех шарнирно сочлененных секций, движение которым в вертикальной плоскости сообщается гидроцилиндрами двустороннего действия 5, 7 и 11. Стрела монтируется на поворотной колонне 3, опирающейся на раму 15 шасси 1 через опорно-поворотное устройство 2, поворачивается в плане на 360° гидравлическим поворотным механизмом и имеет радиус действия до 19 м. На шасси также монтируются гидробак 6 и бак для воды 10. Прикрепленный к стреле шарнирно сочлененный секционный бетоновод 9 заканчивается гибким шлангом 3. Бетонная смесь подается в приемную воронку 14 бетононасоса 8 из автобетоносмесителя или автобетоновоза. При работе автобетононасос опирается на выносные гидравлические опоры 16. Автобетононасосы имеют переносной пульт дистанционного управления движениями стрелы, расходом бетонной меси и включением - выключением бетононасоса, что позволяет машинисту находиться вблизи места укладки смеси.

Автобетононасос

Рис. 2. Автобетононасос

ОАО «Туймазинский завод автобетоновозов» серийно выпускает следующие модели автобетононасосов:

автобетононасос АБН 65/21 (58150В) на шасси КамАЗ 53215 (6 х 4) с максимальной производительностью (подачей) 65 м3/ч и высотой подачи бетонной смеси бетонораспределительной стрелой до 21 м;

автобетононасос АБН65/21 (581510) на шасси повышенной проходимости Урал 4320 (6 х 6) для эксплуатации в условиях бездорожья. Имеет сходные технические характеристики с моделью АБН 65/21 (58150В);

автобетононасос АБН 75/21 на шасси КамАЗ-53215;

автобетононасос АБН 75/32 (581532) на шасси КамАЗ-53229 (6 х 6) с максимальной производительностью 75 м3/ч и высотой подачи бетонной смеси до 32 м. В этой модели по сравнению с предыдущими разработками использован реечный механизм поворота бетонораспределительной стрелы в горизонтальной плоскости, для промывки автобетононасоса с увеличенным напором воды установлен центробежный насос, применена воздушная очистка бетоноводов пыжом после окончания работы, установлен гидропривод с замкнутой циркуляцией рабочей жидкости, что позволило значительно уменьшить ее объем;

автобетононасосы АБН 75/33 и АБН 75/37, которые выпускаются совместно с итальянской фирмой «Антонелли», специализирующейся на производстве бетонораспределительных стрел.

Автобетононасосы эксплуатируются при температуре - 5...+ 40 °С. Техническая характеристика автобетононасосов ОАО «ТЗА» приведена в табл. 1.

Таблица 1. Техническая характеристика автобетононасосов ОАО «ТЗА»
Параметры
Модель
АБН 65/21 (58150В)
АБН 75/32 (581532)
АБН 75/33

Максимальная техническая производительность на выходе из бетонораспределителя, м3

65

75

75

Максимальная высота подачи бетонной смеси бетонораспределительной стрелой от уровня земли, м

21

32

33

Тип привода

Гидравлический

Установленная мощность, кВт, не более

95

125

125

Внутренний диаметр бетоновода, мм

125

125

125

Высота загрузки, мм

1450

1400

1450

Угол поворота бетонораспределительной стрелы, град:

в вертикальной плоскости

90

90

100

в горизонтальной плоскости

355

380

365

Вместимость загрузочной воронки, m3

0,6

0,7

0,7

Максимальное давление на бетонную смесь поршнем на выходе из распределительного устройства, МПа

7

6,5

7,5

Максимальная крупность заполнителя, мм

50

50

50

Тип шасси

КамАЗ-53215

КамАЗ-53229

КамАЗ-53229

Габаритные размеры, м

10,0x2,5x3,8

10,3x2,5x3,8

10,45x2,5x3,8

Масса технологического оборудования, кг

9500

15 000

16 700

Полная масса автобетононасоса, кг, не более

16 500

24 000

24 000

в том числе распределяемая на переднюю ось

4500

6000

6000

на оси задней тележки

12 000

18 000

18 000


ОАО «Туймазинский завод автобетоновозов» производит две модели стационарных бетононасосов:

бетононасос СБ-207 с электрогидравлическим приводом и питанием от сети 380 В;

бетононасос СБ-207А с гидромеханическим приводом от автономного дизеля Д-144 мощностью 36 кВт, что исключает необходимость в электропитании.

Бетононасосы предназначены для приема свежеприготовленной бетонной смеси с осадкой стандартного конуса 6...12 см из автобетоносмесителей или специальных загрузочных устройств и подачи ее по бетоноводу к месту укладки. Они применяются при возведении зданий и сооружений из монолитного бетона или железобетона, при выполнении отделочных работ.

Насосные узлы бетононасосов СБ-207 и СБ-207А аналогичны. Бетононасосы монтируются на одноосных шасси и перевозятся с объекта на объект в прицепе к грузовому автомобилю. Шасси оборудованы четырьмя опорными стойками, на которые бетононасосы опираются при работе, и прицепным устройством. Высокая мобильность и сравнительно небольшие габариты позволяют эффективно использовать бетононасосы в стесненных условиях. Управление работой бетононасосов ведется со стационарного пульта управления.

Бетононасосы эксплуатируются при температуре - 5...+ 40°С.

Техническая характеристика стационарных бетононасосов представлена в табл. 2.

Таблица 2. Техническая характеристика стационарных бетононасосов
Параметры
Модель
СБ-207
СБ-207А

Максимальная техническая производительность на выходе из бетонораспределителя, м3

20

20

Тип привода

ЭлектрогидравлическийОт сети 380 В, 30 Вт

Гидромеханическая передача от автономного двигателя Д-144

Установленная мощность, кВт, не более

30

36

Внутренний диаметр бетоновода, мм

125

125

Высота загрузки, мм

1400

1400

Объем загрузочной воронки, м3

0,45

0,45

Максимальное давление на бетонную смесь поршнем на выходе из распределительного устройства, МПа

6

6

Максимальная крупность заполнителя, мм

40

40

Габаритные размеры, м

3,575х1,86х2,05

3,575х1,86х2,05

Масса технологического оборудования, кг

220

3000

Распределение полной массы, кг:

На переднюю ось

4500

6000

На оси задней тележки

13 275

18 000

Для увеличения функциональных возможностей и эффективности работы стационарных бетононасосов применяется бетонораздатчик круговой БРК-10, который предназначен для приема свежеприготовленной бетонной смеси от бетононасосов и укладки ее в сооружения из монолитного бетона и железобетона. Наиболее эффективно бетонораздатчик применяется при бетонировании больших открытых площадей: оснований сооружений (нулевой цикл), дорожных покрытий, аэродромов, гидротехнических сооружений, перекрытий, полов и крыш зданий и т. п.

Применение бетонораздатчика БКР-10 позволяет реализовать максимальную дальность бетононасоса по горизонтали и повысить производительность труда за счет уменьшения числа перестановок.

Ниже представлена техническая характеристика кругового бетонораздатчика БКР-10:

Максимальный вылет стрелы, м

9,8

Угол поворота стрелы в горизонтальной плоскости, град

360

Площадь перекрытия (обслуживания) рабочей площадки бетонораздатчиком, м2

290

Внутренний диаметр бетоновода, мм

125

Максимальная крупность заполнителя, мм

50

Габаритные размеры, м:

в рабочем положении

12,37 x 2,32 х 1,97

в транспортном положении

7,2 х 1,685 х 1,61

Масса, кг:

конструктивная без балласта

820

балласта

600
