БУРИЛЬНО-КРАНОВАЯ МАШИНА

Бурильно-крановая машина (рис. 1) состоит из базового автомобиля 1, специальной рамы, закрепленной на раме автомобиля, бурильно-кранового оборудования, гидравлического механизма установки бурильной мачты, выносных опор с гидродомкратами 8, механической трансмиссии, гидросистемы и электрооборудования. Бурильно-крановое оборудование шарнирно закреплено на кронштейнах специальной рамы и может поворачиваться в продольно-вертикальной плоскости машины гидроцилиндром 2 при установке оборудования в транспортное и рабочее положение. В транспортном положении бурильное оборудование укладывается на опорную стойку. Бурильно-крановое оборудование включает бурильную мачту 5 с оголовком, штангу с бурильным инструментом в виде лопастного бура 6 с забурником 7 и резцами, гидравлический механизм подачи бурильного инструмента на забой и извлечения его из скважины, вращатель штанги и однобарабанную червячную реверсивную лебедку для установки опор в пробуренную скважину. Подача и извлечение штанги с бурильным инструментом осуществляется гидроцилиндром двойного действия, смонтированным внутри бурильной мачты. Штанга перемещается по поршню со штоком, закрепленным в верхней части бурильной мачты. Вращатель 5 - гипоидный конический редуктор - приводится в действие от коробки отбора мощности 11 автомобиля через раздаточную коробку 10, управляемый гидроцилиндром фрикцион и карданный вал 9. Привод барабана реверсивной червячной лебедки осуществляется от раздаточной коробки. На барабан лебедки запасован канат грузового полиспаста с крюковой обоймой 4. Раздаточная коробка обеспечивает три частоты вращения бура в зависимости от прочности разрабатываемого грунта, а также реверс бурильного инструмента и барабана лебедки. При работе машина опирается на две выносные опоры с гидродомкратами, разгружающие задний мост базового автомобиля. Гидроцилиндры механизмов установки мачты и подачи бурильного инструмента, управления фрикционной муфтой и выносных опор обслуживаются шестеренным насосом, приводимым в действие от раздаточной коробки. Управление бурильно-крановым оборудованием осуществляется с пульта, расположенного в кузове у рабочего места оператора.

Бурильно-крановая машина

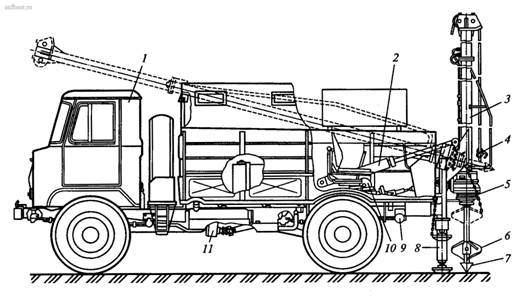

Рис. 1. Бурильно-крановая машина

В настоящее время более 70 % потребности российского рынка в бурильно-крановых машинах обеспечивает Алапаевский завод «Стройдормаш», входящий в промышленную группу «Уралинвестэнерго». Завод «Стройдормаш» выпускает широкую гамму бурильно-крановых машин на автомобильных и тракторных шасси. Машины могут работать при температуре окружающего воздуха - 40°...+ 40 °С. Техническая характеристика серийных и перспективных бурильно-крановых машин «Стройдормаш» приведена в таблице.

Технические характеристики
Индекс машины
Базовое шасси
Максимальная глубина бурения, м
Диаметр бурения, м
Грузоподъемность кранового оборудования, т
Максимальная высота подъема крюка, м
Габаритные размеры в транспортном положении, мм
Масса общая, кг
БМ-205В МТЗ-82.1 2

0,36; 0,50; 0,63; 0,8

1,25 6,5 6020х2012х3400 5810
БМ-205Д МТЗ-82.1 3 0,36; 0,50; 0,63; 0,8 1,25 7 6800х2500х3950 6450
БКМ-317 ГАЗ-3308 «Садко» 3 0,36; 0,50; 0,63; 0,8 1,25 6,3 7000х2340х3500 5710
БМ-305А ДТ-75 3 0,36; 0,50; 0,63; 0,8 2,0 7,2 7480х2520х3300 9500
БМ-308 ДТ-75 3 0,36; 0,50; 0,63; 0,8 2,0 7,2 7600х2570х3600 11000
БКМ-313 ЗИЛ-4334 3; 5 0,36; 0,50; 0,63; 0,80 1,25 6,8 8300х2500х3700 8500
БКМ-515 Урал-43206 5 0,36; 0,50; 0,63; 0,80 2,0 8 7650х2500х3350 10500
БКМ-516 КамАЗ-4326 5 0,36; 0,50; 0,63; 0,80 2,0 7,5 8450х2500х3800 11375
БКМ-531 ТЛТ-100 5 0,36; 0,50; 0,63; 0,80 2,0 8 7600х2790х3380 15250
БКМ-534 ТТ-4М-07 5 0,36; 0,50; 0,63; 0,80 2,0 8 7900х2800х3000 17600
БКМ-541 ТМ-120 5 0,36; 0,50; 0,63; 0,80 1,25 7320х3000х3660 12245
БКМ-1501А КрАЗ-65101 15 0,36; 0,63 3,0 10 13500x2500x3600 24000
БКМ-1513 КамАЗ-53228 15 0,36; 0,63 3,0 10 12500x2500x3860 24000
БКМ-1514 КамАЗ-53228 15 0,36; 0,63 3,0 10 12500x2500x3860 24000
Бурильно-сваебойная машина БМ-811 Урал-4320 8 0,36; 0,4;0,45 3,0 10 10400x2500x13800 21750
Бурильная машина БГМ-1 ЗИЛ-4334 22; 30 0,15; 0,30 - - 7880х2470х2474 9900
Изготовитель ОАО «Завод «Стройдормаш» (г. Алапаевск) / Промышленная группа «Уралинвестэнерго»
