ПОГРУЗЧИКИ С ТЕЛЕСКОПИЧЕСКОЙ СТРЕЛОЙ

Такие погрузчики широко используют на погрузочно-разгрузочных, строительно-монтажных и ремонтно-восстановительных работах, для транспортирования различных грузов и материалов на небольшие расстояния, в складском хозяйстве, в малоэтажном строительстве, на работах в стесненных условиях, а также на пунктах грузопереработки строительных материалов и конструкций. Благодаря наличию телескопической стрелы с быстросъемными сменными рабочими органами погрузчики могут работать в режиме одноковшового погрузчика, подъемника, крана, вилочного погрузчика, землеройно-транспортной машины, манипулятора и т. д.

Погрузчик с телескопической стрелой ЗТМ-213 грузоподъемностью 2500 кг оснащается сменным рабочим оборудованием: ковшом вместимостью 1,25 м3 с шириной режущей кромки 2400 мм, грузовыми вилами грузоподъемностью 2500 кг, крюковой подвеской грузоподъемностью 1500 кг, грейфером грузоподъемностью 1000 кг, штырем для рулонов и т. п. Погрузчик может быть также оснащен бадьей для бетона, люлькой для выполнения строительно-монтажных работ на высоте, бульдозерным отвалом, ковшами различной вместимости и назначения. Смена рабочих органов осуществляется автоматически с помощью быстродействующих устройств, установленных на оголовке стрелы и управляемых из кабины оператора.

Погрузчик с телескопической стрелой Амкодор-535

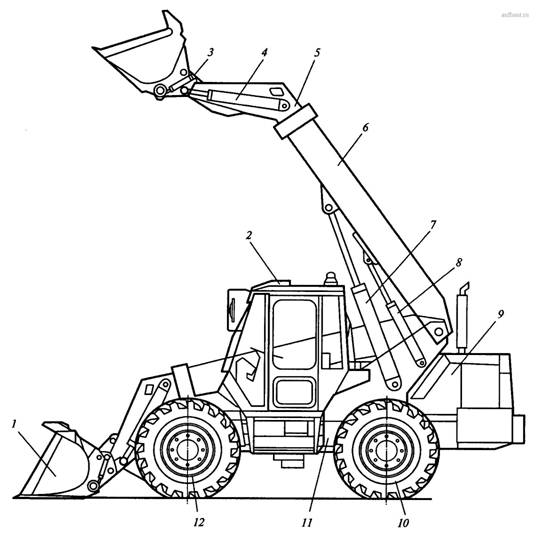

Рис. 1. Погрузчик с телескопической стрелой Амкодор-535: 1 - ковш; 2 - кабина оператора; 3 - быстродействующее устройство для смены рабочих органов; 4 - гидроцилиндр поворота рабочих органов; 5 - выдвижная секция стрелы; 6 - основная секция стрелы; 7 - гидроцилиндр подъема-опускания стрелы; 8 - гидроцилиндр выдвижения секции стрелы; 9 - силовая установка; 10,12 - задний и передний ведущие мосты с управляемыми колесами; 11 - жесткая рама

Широкая номенклатура быстросъемных рабочих органов обеспечивает универсальность и многофункциональность машины.

Погрузчик ЗТМ-213 базируется на специальном самоходном двухосном полноприводном шасси с шарнирно-сочлененной рамой. Угол поворота полурам ± 40°. Трансмиссия погрузчика гидромеханическая, рулевое управление гидравлическое. Силовая установка погрузчика - дизель Д-243 мощностью 57,4 кВт.

Погрузчик с телескопической стрелой Амкодор-535 (рис. 1) грузоподъемностью 3,5 т оснащается основным ковшом вместимостью 1,5 м3 с шириной режущей кромки 2500 мм, грузовыми вилами грузоподъемностью 3500 кг и крановой стрелой грузоподъемностью 800 кг. Смена рабочих органов осуществляется с помощью быстродействующих устройств.

Погрузчик базируется на самоходном двухосном полноприводном колесном шасси с жесткой рамой и гидромеханической трансмиссией. Два моста со всеми ведущими и управляемыми колесами обеспечивают хорошую маневренность и проходимость машины и позволяют работать в стесненных условиях. Возможность одновременного поворота ведущих и управляемых передних и задних колес позволяет погрузчику передвигаться с минимальными радиусами поворота, в режимах «краб» и «колея в колею». Рулевое управление - гидравлическое. Каждый мост имеет многодисковые тормозные механизмы в «масле» с индивидуальным гидравлическим плавным приводом. Силовая установка погрузчика - дизель Д-245 мощностью 73,5 кВт.

Погрузчики с телескопической стрелой оборудуются одноместными с широкой зоной остекления кабинами оператора, установленными на амортизаторах. Кабины оснащены защитными системами ROPS и FOPS. Контроль параметров систем погрузчиков осуществляется бортовым компьютером.

Техническая характеристика колесных погрузчиков с телескопической стрелой приведена в таблице.

Технические характеристики
Параметры
Модель
ЗТМ-213
Амкодор-535
Погрузчик с грузовыми вилами
Грузоподъемность при минимальном/максимальном вылете стрелы, кг 2300/1000 3500/1500
Максимальный вылет стрелы, м н/д 3,6
Максимальная высота подъема вил, м н/д 6,64
Погрузчик с основным ковшом
Вместимость основного ковша, м3 1,25 1,5
Ширина режущей кромки ковша, мм 2400 2500
Грузоподъемность при минимальном/максимальном вылете стрелы, кг 2500/1250 3500/1500
Высота разгрузки при минимальной/максимальной длине стрелы (угол разгрузки 45°), м 2,75/4,0 4,305/5,93
Погрузчик с крановой подвеской
Грузоподъемность при минимальном/максимальном вылете стрелы, кг 1500/1250 800
Погрузчик с грейфером
Грузоподъемность при минимальном/максимальном вылете стрелы, кг 1000/700
Погрузчик с челюстным захватом
Грузоподъемность при минимальном/максимальном вылете стрелы, кг 1500/1000
Двигатель: Дизель
модель Д-243 Д-245
мощность, кВт 57,4 73,5
Тип трансмиссии Гидромеханическая
Колесная формула 4x4 4x4x4
Система поворота Шарнирно-сочлененная рама Ведущие мосты с поворотными колесами
Наименьший радиус поворота, м 4,8 4,74
Скорость передвижения, км/ч:
вперед до 35 до 24
назад до 20,9 до 14,9
Габаритные размеры, мм 6330 х 2400 х 3286 6570 х 2325 х 2800
Эксплуатационная масса, кг 9156 10 400
Изготовитель ОАО «Амкодор»
