Распорный патрон

Назначение

Крепление элементов строительных конструкций при помощи шурупов для древесины, ДСП и др., к бетону, кирпичной кладке, и к тонкостенным плитам и панелям.

Материалы

Высококачественный полиамид (нейлон).

Особенности конструкции

Патрон имеет кольцевые выступы, осевое отверстие, стопорный бортик.

Принцип работы

Благодаря компактной конструкции и кольцевым выступам дюбеля достигается оптимальное прижимное усилие. Наличие стопорного бортика не позволяет чрезмерному углублению патрона в просверленное отверстие. Фиксация патрона обеспечивается путем его распирания его в просверленном отверстии. При прохождению тонкостенных плит и панелей сегменты патрона раскрываются, что гарантирует высокую надежность крепления.

Свойства

Долговечен, устойчив к влиянию окружающей среды. Предназначен для работы в диапазоне температур от -40° до +80°С.

Монтаж

Просверлить отверстие по размерам, указанным изготовителем и прочистить его. Вставить патрон в отверстие и вкрутить в него шуруп соответствующего размера.
Наибольшая несущая способность может быть достигнута, если:

используется максимально возможный диаметр шурупа

длина шурупа превышает длину дюбеля как минимум на один диаметр шурупа

отверстие под дюбель очищено от продуктов сверления;

размер просверленного отверстия соответствуют размеру используемого дюбеля (в газобетоне рекомендуется рассверливать отверстие на 1мм меньше диаметра дюбеля)

Технические характеристики

Ассортимент

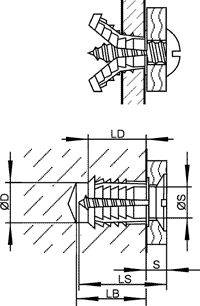

Обозначение	Артикул	D мм	LD Длина мм	LB Мин, глубина сверления мм	S Шурупа мм	шт, в упаковке
SP 5	31460	5	10	20	2,5 - 4,0	3000
SP 6	31461	6	12	20	3,5 - 4,5	2500
SP 7	31462	7	15	25	4,0 - 5,5	1500
SP 8	31463	8	18	30	4,5 - 6,0	1000

Применение
Материал	Применение
Природный камень	Применяется
Бетон	Применяется
Плиты и панели с пустотами	Применяется
Пористый бетон	Условно применяется
Пористый бетон с пустотами	Условно применяется
Полнотелые кирпичи	Применяется
Пустотелые кирпичи	Условно применяется
Гипсокартонные листы	Условно применяется

Значения растяжения в кН
Диаметр изделия	Бетон	Сталь (Толщина 0,5*LD)
SP 5 мм	0,15	0,15
SP 6 мм	0,20	0,20
SP 7 мм	0,25	0,25
SP 8 мм	0,30	0,30

*Указанные значения являются максимальными для противодействия разрушающим усилиям. Предельно допустимые нагрузки на крепежные элементы действительны при наличии гарантированной несущей способности материала, в который они монтируются. Снижают несущую способность: неучтенная штукатурка, неоднородность среды, наличие пустот, а также слишком близкое размещение дюбеля к кирпичным швам и углам стен. Также следует обратить внимание на соответствующий коэффициент запаса прочности.
