МОЩНЫЕ КОЛЕСНЫЕ БУЛЬДОЗЕРЫ

Все большее распространение получают мощные неповоротные и универсальные колесные бульдозеры на базе серийных колесных тракторов (К-702М) и специальных двухосных полноприводных шасси с шарнирно-сочлененной рамой, применяемые для разработки легких и средних грунтов на рассредоточенных строительных объектах. Такие бульдозеры, почти не уступая в проходимости гусеничным машинам, обладают значительно большими (в 1,5...2 раза) рабочими и транспортными скоростями, повышенной маневренностью и производительностью.

Мощные колесные неповоротные бульдозеры БелАЗ-7823 предназначены для механизации землеройно-транспортных работ на грунтах до III категории включительно и на грунтах IV категории с предварительным рыхлением и применяются в промышленном и дорожном строительстве для рытья траншей и котлованов, подготовки строительных площадок, содержания и очистки дорог и т. п.

Бульдозеры базируются на специальных самоходных пневмоколесных двухосных шасси с шарнирно-сочлененной рамой.

Бульдозер БелАЗ-7823 (рис. 1, а, б) состоит из шарнирно-сочлененной рамы с передним и задним мостами. Угол поворота полурам составляет ± 35°. На передней полураме смонтировано рабочее оборудование 4 и жестко закрепленный передний мост 3. На задней полураме установлены: силовая установка 1 мощностью 312...360 кВт, гидромеханическая трансмиссия, задний мост 6 на балансирной подвеске с углом качания в поперечной плоскости ± 12° и кабина 2 оператора. Рабочее оборудование бульдозера состоит из поперечной и продольных 5 балок, рычага с серьгой, гидроцилиндров поворота и перекоса отвала, гидроцилиндра подъема отвала. Бульдозер может комплектоваться прямым отвалом, сферическим (U) и полусферическим (SU) отвалами.

Колесный бульдозер БелАЗ-7823

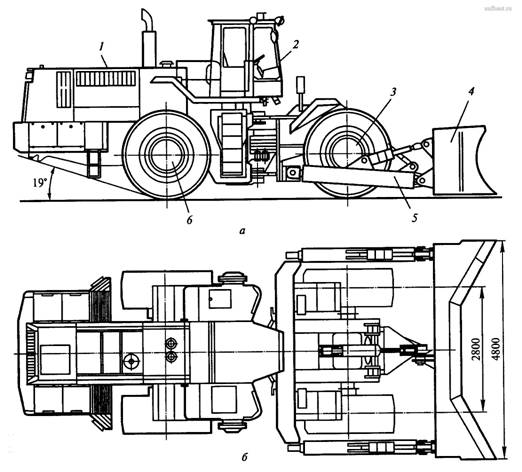

Рис. 1. Колесный бульдозер БелАЗ-7823

Трансмиссия шасси включает коробку отбора мощности, коробку передач с гидротрансформатором и два однотипных ведущих моста, каждый из которых состоит из главной передачи с дифференциалом и планетарных бортовых редукторов. Гидросистема, объединенная для рабочего оборудования, рулевого управления и тормозной системы, состоит из гидробака, аксиально-поршневых насосов, гидрораспределителей, гидроцилиндров, клапанной аппаратуры и гидропроводки. Давление в гидросистеме 23 МПа.

Универсальный колесный бульдозер К-702 МБА-01-БКУ на базе колесного трактора К-702М предназначен для разработки и перемещения грунта на дорожном строительстве, засыпки ям, канав, воронок и сооружения насыпей, а также рытья котлованов, прокладывания колонных путей по снежной целине и расчистке дорог от снега.

Рабочее оборудование бульдозера - прямой поворотный отвал шириной (с открылками) 3650 мм в бульдозерном положении и шириной 3800 мм в грейдерном положении, высота отвала 1300 мм. Угол установки отвала в грейдерное положение 25°. Угол переноса отвала 16°. Глубина опускания отвала в бульдозерное положение при угле резания 55° - не менее 450 мм. Максимальная высота подъема отвала 1100 мм. Управление рабочим оборудованием дистанционное электрогидравлическое. Рабочее давление в гидросистеме 16 МПа.

Колесный бульдозер на базе колесного трактора ТК-25.02 предназначен для содержания дорог, очистки площадей от снега и различных сыпучих и мелкокусковых материалов, засыпки траншей, разработки, перемещения грунта, планировочных работ на грунтах I-III категорий, отрывки траншей, котлованов и г. п. Рабочее оборудование бульдозера - полусферический отвал шириной 5050 мм и высотой 1550 мм.

Техническая характеристика мощных колесных бульдозеров приведена в таблице.

Технические характеристики
Параметры
Модель
БелАЗ-7823
К-702МБА-01-БКУ
ТК25.02
Базовое шасси Специальное сшарнирно-сочлененной рамой Колесный трактор К-702М Колесный трактор ТК25.02
Длина машины 10500 8600 9070
Ширина, мм 4990 2975 5050
Высота (по кабине), мм 4150 3735 4760
Минимальный радиус поворота (по отвалу), мм 8200 7700 9700
Мощность двигателя, кВт 312 173 382
Трансмиссия гидромеханическая I
Максимальная скорость движения (транспортная), км 32 40 37,9
Эксплуатационная масса, кг 51000 20800 46000
Высота отвала, мм 1470 1300 1550
Тип отвала Неповоротный Поворотный прямой Полусферический
Ширина отвала (без уширителей), мм 4800 3650 5050
Максимальная высота подъема отвала над опорной поверхностью, мм 1500 1100 1600
Максимальное заглубление отвала опорной поверхности, мм 450 450 500
Угол поперечного перекоса отвала, град ±9 ± 16 ± 14
Изготовитель «БелАЗ» ЗАО «Петербургский тракторный завод» АО «Промтрактор» (Чебоксары)
