РАЗБИВОЧНЫЕ ЗНАКИ
Разбивка выемок и насыпей обозначается на местности вехами и кольями оси сооружения, ширины выемки поверху и насыпи понизу, высоты насыпи, глубины выемки и откосов. Все разбивочные знаки (створные вехи, сторожки) закрепляют кольями, которые забивают с одной стороны сооружения на определенном расстоянии от основных разбивочных знаков (рис. 1). Для обозначения откосов выемок и насыпей применяют переносные шаблоны, высоту насыпи обозначают высотниками.

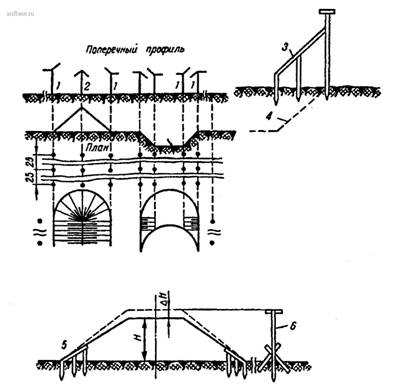

Рис. 1. Разбивочные знаки земляных сооружений большой протяженности: 1 - вехи с планками для обозначения размеров в плане выемки и отвала, 2- веха для обозначения оси отвала, 3 - шаблон, 4 - проектный откос, 5 - откосники, 6 - высотник (установлен в стороне от насыпи)
