ТИПЫ И УСТРОЙСТВО ФУНДАМЕНТОВ

Фундамент является соединительным звеном между сооружением и основанием и передает нагрузки от сооружения на грунт. Фундамент должен обеспечивать достаточную прочность для сооружения, сопротивляться влиянию грунтовых вод, обладать морозоустойчивостью. Для всех типов и конструкций фундаментов важным является глубина их заложения. Глубина заложения фундамента зависит в основном от глубины промерзания грунта и уровня грунтовых вод (рис. 1), а также от характера нагрузок на фундамент, несущей способности грунтов, наличия подвалов и пр. Подошва фундамента должна находиться ниже глубины промерзания грунта, которая устанавливается по данным многолетних наблюдений при оголенной от снегового покрова поверхности и приводится в СНиП, где дана схематическая карта глубины промерзания грунтов, при этом для супесей и песков, мелких и пылеватых нормативные глубины промерзания принимаются с коэффициентом 1,2.

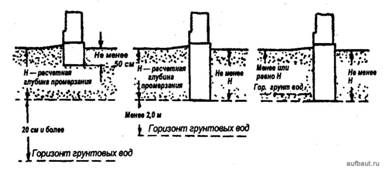

Схема заложения подошв фундаментов

Рис. 1. Схема заложения подошв фундаментов в зависимости от уровня грунтовых вод и глубины промерзания

Фундаменты внутренних стен, колонн и других частей в отапливаемых зданиях при отсутствии подвалов закладывают на меньшую глубину, но не менее 0,5 м от поверхности земли, при непременном предохранении их от промерзания в период строительства.

По конструкции фундаменты бывают: ленточные, столбчатые, сплошные (плиты) и свайные с ростверком.


Ленточные фундаменты имеют форму прямоугольную, трапецеидальную, ступенчатую и с нижней уширенной частью - с подушкой (рис. 2).

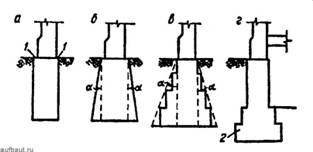

Ленточные фундаменты

Рис. 2. Ленточные фундаменты: а - прямоугольный, б - трапецеидальный, в - ступенчатый, г- прямоугольный с подушкой; 1 - обрез, 2 - подушка


Ленточные фундаменты возводят из бутовой и кирпичной кладки, бутобетона и железобетона, сборных бетонных и железобетонных блоков и плит. Оптимальной формой сечения фундамента по восприятию нагрузки от сооружения является трапеция. Не возникает опасных растягивающих и скалывающих напряжений на боковых гранях фундамента, если углы наклона боковой грани фундамента к вертикали при бутовой и кирпичной кладке не превышают 30°, а для бетона - 45°.

Бутовые фундаменты при кладке из рваного бута имеют ширину 0,6 м и 0,5 м из бутовой плиты. Высота ступеней в бутовых фундаментах около 0,5 м, ширина до 0,25 м. Фундаменты из бутового камня требуют наличия квалифицированных каменщиков, так как затруднена механизация работ. Бутобетонные и бетонные фундаменты позволяют использовать механизацию при их возведении.

Сборные бетонные и железобетонные фундаменты сокращают объем кладки и позволяют механизировать их монтаж. Сборные фундаменты состоят из подушки - железобетонных блоков (плит) прямоугольной или трапецеидальной формы, укладываемых на утрамбованную песчаную подготовку толщиной 0,15 м, и вертикальной стенки из бетонных блоков (рис. 3). Блоки (плиты) подушки изготавливаются толщиной 300 и 500 мм, шириной 0>6...3,2 м, блоки стенки - шириной 0,3...0,6 м, высотой 580 и 280 мм, длиной 2,38, 1,18 и 0,78 м (табл. 1).

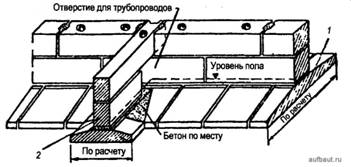

Общий вид сборных ленточных фундаментов

Рис. 3. Общий вид сборных ленточных фундаментов: 1 - блоки подушек, 2 - блоки стенок


При слабых грунтах в сборных фундаментах устраивают железобетонные пояса толщиной 100-150 мм или армированные швы толщиной 30-50 мм. Столбчатые фундаменты могут устраиваться под отдельные опоры зданий - под железобетонные колонны, кирпичные столбы и пр. (рис. 4). Сплошной фундамент делают в виде железобетонной монолитной ребристой плиты, что целесообразно при необходимости защиты подвала от проникновения грунтовой воды с большим гидростатическим давлением. Свайные фундаменты дают возможность полностью исключить земляные работы в бесподвальных зданиях или сократить их объем при наличии технического подполья.

Сборные фундаменты под отдельные опоры

Рис. 4. Сборные фундаменты под отдельные опоры: а и б - под кирпичные столбы; виг- под железобетонную колонну, 1 - блок-подушка, 2 - распределительный блок, 3 - кирпичный столб, 4 -железобетонная колонна, 5- башмак, 6 - блок-стакан, 7 - опорная плита
Таблица 1. Железобетонные плиты и бетонные блоки для фундаментов и подвалов зданий
Вид изделия
Размеры, мм
Масса, т
длина
ширина
толщина (высота)
Железобетонные плиты (марка 150)

Ф-6

2380

600

300

1

Ф-10

2380

1000

300

1,5

Ф-14

2380

1400

300

2,1

Ф-18

2380

1800

300

2,5

Ф-20

1180

2000

500

2,4

Ф-24

1180

2400

500

2,9

Ф-28

1180

2800

500

3,4

Ф-32

1180

3200

500

4

Бетонные блоки (марка 100)

ФСЗ

2380

300

(580)

1

ФСЗ-8

780

300

(580)

0,3

ФСЗ

2380

500

(580)

1,7

ФС6

2380

600

(580)

2

ФСН4

1180

400

(280)

0,4

ФСН5

1180

500

(280)

0,5

Фундаменты подвергаются увлажнению просачивающейся через грунт атмосферной влагой или грунтовой водой. Доступ влаги в стены преграждается устройством гидроизоляции. В зданиях с подвалом изоляцию укладывают в двух уровнях: первый слой - в кладке фундамента на уровне пола подвала, а второй в цоколе на 150...250 мм выше поверхности отмостки или тротуара. Изоляционный слой состоит из двух слоев битуминозных рулонных материалов (рубероида), склеенных между собой битумной мастикой. Кроме того, наружные стены и пол подвала здания гидроизолируются. Для предохранения грунта от увлажнения поверхностными водами около стен здания устраиваются отмостки шириной не менее 0,8 м с уклоном от здания 0,02...0,1.

Деформационные швы в фундаментах, стенах и полах подвала заполняют эластичной мастикой (резинобитумной смесью, легкоплавким битумом с волокнистым наполнителем), если это предусмотрено проектом.

После устройства фундаментов, стен и перекрытий подвалов, а в бесподвальных зданиях - фундаментов и цоколя разбивочные оси с обноски переносят непосредственно на строящееся сооружение (обноска дальше может не сохраняться). В этот период должны быть завершены работы по прокладке внутриквартальных и дворовых постоянных подземных коммуникаций водопровода, канализации, теплосети и т. д.


Работы нулевого цикла заканчиваются составлением следующих актов:

о правильности разбивки зданий и сооружений на участке,

о проверке качества грунтов в основаниях зданий и сооружений,

на заложение фундаментов,

на скрытые работы по всем видам работ нулевого цикла,

о сдаче подземных коммуникаций соответствующим организациям.
