ПОДПОЛЬНАЯ ВОДОСТОЧНАЯ СЕТЬ
В жилых зданиях она состоит из выпусков. Выпуски могут отводить атмосферные воды в сеть ливневой или общесплавной канализации или в открытые лотки - открытые выпуски (рис.1, 2). Открытые выпуски рекомендуется устраивать на стороне здания, получающей наибольшее количество тепла от солнечной радиации. Перед выпуском устраивается гидрозатвор, h = 100 мм, чтобы не было подсоса холодного воздуха. Можно объединять несколько стояков в один выпуск.

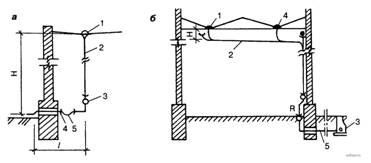

Рисунок 1. Схемы внутренних водостоков перпендикулярный (а) и пересеченный (б): 1 - водосточная воронка; 2 - стояк; 3 - прочистка и ревизия; 4 - отступ; 5 - выпуск; 6 - приемный колодец; 7 - гидрозатвор; 8 - открытый выпуск; 9,10 - подвесная линия; 11 - сборный трубопровод

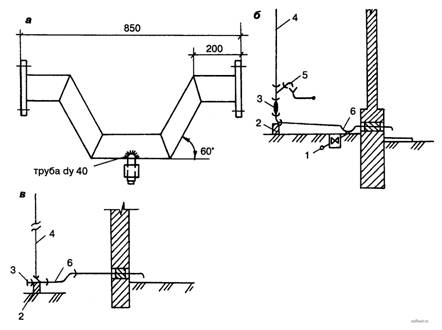

Рисунок 2. Устройство открытого выпуска: а) - общий вид гидрозатвора; б) - гидрозатвор на стальной трубе выпуска; в) - гидрозатвор из фасонных частей (тройник, отступ); 1 - канализация, упор; 2,3, - ревизия, прочистка; 4 - водосточный стояк; 5 - патрубок для теплого воздуха; 6 - гидрозатвор
В производственных зданиях подпольная водосточная сеть состоит из водосточных коллекторов и выпусков. Водосточные коллекторы объединяют стоки стояков, если их слишком много и нецелесообразно устройство выпусков для каждого стояка.
Подпольные водосточные сети выполняются из чугунных, асбестоцементных, пластмассовых, керамических, бетонных или железобетонных труб (D?600 мм).
Наименьшее заглубление подпольной сети из металлических труб - 0,4 м до верха трубы.
Для прочистки устраивают ревизии или прочистки: в местах изменения направления более чем на 15° и на прямых участках на расстоянии не более 30 метров. Там, где это возможно по условиям эксплуатации зданий, для прочистки допускается устройство смотровых колодцев по типу обычных канализационных колодцев. Расстояние между колодцами не более 40 метров.
Если наружная сеть ливнестоков устроена в виде открытых каналов, то внутренняя сеть водостоков тоже может быть выполнена из каналов или лотков, перекрываемых съемными плитами.
