МОНТАЖ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ ЭЛЕМЕНТОВ КИРПИЧНЫХ ЗДАНИЙ

В кирпичных зданиях межэтажные перекрытия укладывают из железобетонных плит по стенам и ригелям.

Ригели (прогоны) (рис. 1, а, б) опирают на железобетонные подушки, которые закладывают в кирпичные стены по ходу кладки. Разница в отметках верха подушек в пределах секции дома должна быть не более 10 мм.

Установка ригеля (прогона)

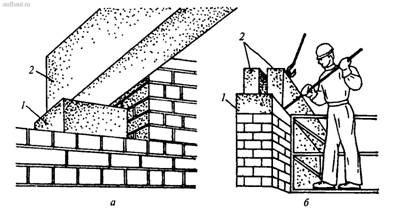

Рисунок 1. Установка ригеля (прогона): а - вид опоры на стене; б - на столбе; 1 - железобетонная подушка; 2 – прогоны

До монтажа ригелей (прогонов) выверяют нивелиром горизонтальность опорных подушек. Ригели стропуют за две петли, подают к месту установки и опускают на постель из раствора, разостланного на опорах. До проектного положения ригели доводят монтажными ломиками. Перемещать ригель можно только перпендикулярно продольной оси, работая лапой ломика. В противном случае может быть нарушена устойчивость стен или столбов, на которые опирается ригель. Монтажники работают с инвентарных подмостей. После выверки горизонтальности (по уровню и визированием на ранее установленные ригели), вертикальности (по отвесу) ригель крепят к ранее установленным конструкциям (способ крепления указывают в проекте) и затем снимают стропы.

До монтажа перекрытий проверяют положение верхних опорных частей кладки под конструкции перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Чтобы обеспечить горизонтальность потолка, образуемого перекрытием, пользуются следующими приемами. В пределах захватки (секции) здания по периметру верха стен или прогонов с помощью нивелира или гибкого уровня наносят (на заранее закрепленные рейки) риски, соответствующие монтажному горизонту, т.е. отметке, на которой будет находиться низ конструкций перекрытий. По нивелировочным отметкам (по шнуру-причалке) укладывают выравнивающий слой раствора (стяжку), разравнивают его правилом и после того, как стяжка приобретет 50 % прочности, монтируют плиты (панели) перекрытий, расстилая на опорных поверхностях слой свежего раствора толщиной 3-4 мм.

Укладка плит перекрытия

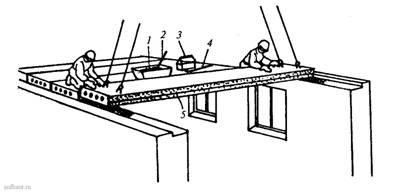

Рисунок 2. Укладка плит перекрытия: 1 - ящик с раствором; 2 - лопата; 3 - ящик с инструментом; 4 - лом; 5 - плита

Монтаж перекрытия ведет звено из четырех человек: машинист крана, два монтажника (4-го и 3-го разрядов) и такелажник (3-го разряда). Такелажник стропует плиты четырехветвевым стропом. Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры монтируемой плиты (рис. 2). Они принимают поданную плиту, разворачивают её и направляют при опускании в проектное положение.

Плиты перекрытий после выверки закрепляют, приваривая монтажные петли к анкерам, заделанным при кладке в стены, смежные плиты скрепляют анкерами за монтажные петли.

Сопряжения перекрытия со стенами заделывают вслед за монтажом перекрытия. В пустотных настилах при опирании их на наружные стены с целью изоляции пустоты заполняют легким бетоном или готовыми бетонными пробками на глубину не менее 120 мм. Пустоты в плитах, опирающихся на внутренние несущие стены, заделывают тяжелым бетоном или вкладышами. Это необходимо для предохранения опорных частей плит перекрытий от разрушения под давлением вышележащих конструкций.

Перемычки. Несущие перемычки в кирпичных зданиях, как и прогоны, устанавливают, поднимая за монтажные петли и укладывая на подготовленную растворную постель, а рядовые перемычки укладывают вручную. При монтаже обеспечивают точность установки их по вертикальным отметкам, горизонтальность и размер площади опирания.

Лестничные марши и площадки. Элементы монтируют по мере возведения стен здания. До монтажа лестничных площадок и маршей проверяют их размеры. Затем размечают места установки площадок, наносят слой раствора и устанавливают площадку. Промежуточную площадку и первый марш устанавливают по ходу кладки внутренних стен лестничной клетки, вторую (этажную) площадку и второй марш - по окончании кладки этажа.

Лестничный марш стропуют четырехветвевым стропом с двумя укороченными ветвями, которые придают поднимаемому элементу наклон немного больше проектного. При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю. Если посадка марша на опорные площадки будет осуществляться наоборот, то он может сорваться с верхней площадки либо его может заклинить между верхней и нижней площадками.

Перед установкой марша монтажники устраивают на опорных местах лестничных площадок постель из раствора, набрасывая и разравнивая его кельмами. При установке маршей один монтажник находится на нижней площадке, другой - на вышележащем перекрытии или на подмостях рядом с лестничной клеткой. Принимая марш, монтажник направляет его в лестничную клетку, двигаясь одновременно к верхней площадке. На высоте 30-40 см от места посадки марша оба монтажника прижимают его к стенке, дают машинисту крана сигнал и устанавливают на место сначала нижний конец марша, затем верхний. Неточности установки исправляют монтажным ломом, после чего отцепляют строп, замоноличивают стыки между маршем и площадками цементным раствором и устанавливают инвентарные ограждения.

Лестничные марши без монтажных петель поднимают с применением вилочного захвата.

Балконные плиты. К монтажу балконных плит приступают по всей длине захватки после укладки перекрытия. Сначала устанавливают маячные плиты по краям захватки, размечают на перекрытии и фиксируют рисками положение балконной плиты. На последующих этажах положение рисок дополнительно контролируют по балкону нижележащего этажа, пользуясь для этого отвесом. После установки маячных плит натягивают проволочный шнур-причалку по их наружному верхнему ребру на длину всей захватки и по нему устанавливают остальные плиты. Плиты стропуют обычно четырехветвевым стропом. Растворную постель разравнивают кельмой, не доводя на 2-3 см до обреза стены. Балконные плиты укладывают два монтажника, контролируя правильность опускания плиты по рискам и шнуру-причалке. Плита должна быть уложена горизонтально или с небольшим уклоном к свободному концу. Горизонтальность установки плиты проверяют, укладывая правило с уровнем в двух перпендикулярных направлениях. При уклоне в продольном направлении плиту поднимают и опускают заново, заменив растворную постель. Уклон в сторону здания устраняют при установке временных стоек или тяг.

Временные крепления устанавливают сразу после укладки плиты. Для этого стойки ставят на балкон нижележащего этажа и, пользуясь винтовой распоркой, подпирают ими монтируемую плиту.

Плита остается подвешенной на крюке крана, пока не будет установлено временное крепление, выверено положение плиты и приварены к анкерам закладные детали. Балконные плиты крепят, приваривая стальные стержни к монтажным петлям плит перекрытия и балкона.
