МАЯТНИКОВЫЙ ВИБРАТОР

Рис. 1. Принципиальная схема маятникового вибратора

Маятниковый вибратор (Рис. 1), создающий прямолинейно направленную вынуждающую силу, представляет собой вибратор 1 с круговыми колебаниями, установленный на маятниковой подставке. Корпус 2 вибратора соединен с опорной плитой 4 подставки шарниром 3, относительно продольной оси, которого работающий вибратор совершает колебания подобно маятнику. Опрокидыванию корпуса вокруг шарнира препятствуют амортизаторы. Благодаря шарнирному соединению вибратора с маятниковой подставкой круговая вынуждающая сила, создаваемая вибратором, реализуется в прямолинейно направленную вынуждающую силу, действующую по линии, соединяющей центры осей шарнира и дебалансного вала. Горизонтальные составляющие вынуждающей силы гасятся за счет трения в шарнире и амортизаторах.

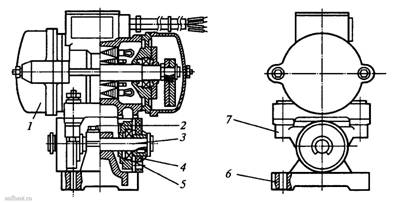

Маятниковый вибратор ИВ-101Б (рис. 2) выполнен на базе вибратора 1 модели ИВ-99А с раздвижными регулируемыми дебалансами, который жестко соединен болтами с промежуточным кронштейном 7, установленным на оси маятниковой подставки. Маятниковая ось 3 крепится к плите подставки с помощью стяжных болтов 2. На оси установлены подшипники 5 и закреплена внутренняя втулка амортизатора 4. Наружная втулка амортизатора болтами прикреплена к кронштейну. Для изменения направления действия вынуждающей силы по отношению к опорной поверхности маятниковая часть вибратора может быть наклонена относительно опорной плиты 6 на угол до ± 45° путем поворота маятниковой оси при ослабленных стяжных болтах. После поворота корпуса вибратора на нужный угол стяжные болты затягивают.

Рис. 2. Маятниковый вибратор ИВ-101Б

Техническая характеристика маятникового вибратора ИВ-101Б представлена ниже:
