ТРУБЫ НАПОРНЫЕ ГИБКИЕ МЕТАЛЛОПОЛИМЕРНЫЕ
Металлополимерные трубы типа полиэтилен-алюминий-полиэтилен (PEX-AL-PEX) представляют собой комбинированную пятислойную конструкцию. Внешний и внутренний слои из полиэтилена, средний - алюминиевый, между ними два клеевых слоя. Металлополимерные трубы производятся в России по импортной технологии и за рубежом. Характеристики и сортамент труб некоторых производителей приводятся ниже.

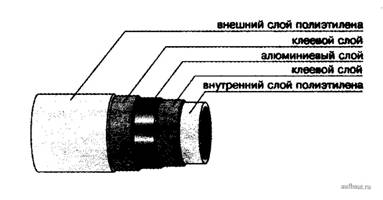

Рисунок 1. Строение металлополимерных труб
Трубы производства «Каучук-пласт» предназначены для использования в системах:
- горячего водоснабжения (тип XL) - с рабочей температурой 90°С и давлением 0,6 МПа белого цвета.
- холодного водоснабжения (тип HD) -с рабочей температурой 60°С и давлением 1 МПа голубого цвета.
Таблица 1. Диаметр и толщина стенок металлополимерных труб производства «Каучук-пласт»
Внутренний диаметр, мм |
Внешний диаметр, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Количество метров в бухте |
|
10
|
14 |
1,90 |
0,080 |
100-200 |
|
12 |
16 |
1,90 |
0,105 |
100-200 |
|
16 |
20 |
2,25 |
0,140 |
100-200 |
|
20 |
25 |
2,60 |
0,196 |
50-100 |
Примечание.
Трубы внутренним диаметром от 10 до 12 мм поставляются в бухтах по 200 погонных метров, диаметром 16 мм - по 150 м, диаметром 20 мм - по 100 м.
Трубы производства «LG Metapol» типа XLPE-AL-PE предназначены для использования в системах отопления и горячего водоснабжения при рабочей температуре 95°С и давлении 10 Бар. Трубы типа PE-AL-PE используются в системах с температурой 20°С и давлением 20 Бар. Трубы, предназначенные для горячего водоснабжения, выпускаются с внешним слоем красного или белого цвета, а холодного - синего.
Для соединения труб применяются фитинги типа «vestol», аналогичные производимым « Каучук- пластом».
Таблица 2. Область применения труб «LG Metapol»
Применение |
Материал |
|
Внутренний |
Наружный |
|
|
Системы отопления |
XLPE |
РЕ |
|
Промышленная |
XLPE |
РЕ |
|
Водоснабжение |
РЕ |
РЕ |
|
Применение |
Температура рабочей среды, °С |
|
|
Рабочая |
Максимальная |
|
|
Системы отопления |
95 |
110 |
|
Промышленная |
95 |
110 |
|
Водоснабжение |
20 |
60 |
|
Применение |
Цвет трубы |
|
|
Внутренний |
Внешний |
|
|
Системы отопления |
Белый |
Красный |
|
Белый |
||
|
Промышленная |
Белый |
Черный |
|
Водоснабжение |
Белый |
Синий |
Таблица 3. Диаметр и толщина стенок металлополимерных труб производства «LG Metapol»
Внешний диаметр, мм |
Внутренний диаметр, мм |
Толщина стенки, мм |
Масса 1 м, кг |
Количестве метров в бухте |
|
16 |
11,5 |
2,25 |
0,125 |
100 |
|
20 |
15,0 |
2,50 |
0,185 |
100 |
|
26 |
20,0 |
3,00 |
0,300 |
50 |
|
32 |
26,2 |
3,20 |
0,390 |
50 |
|
40 |
32,6 |
3,90 |
0,550 |
25 |
|
50 |
40,0 |
4,00 |
0,755 |
5,6 |
Трубы производства «Prandelli» серии MULTYRAMA предназначены для транспортировки холодной и горячей воды, в том числе питьевой, под давлением до 10 Бар, при рабочей температуре до 95°С (кратковременная нагрузка до 110°С в течение длительного времени), а также применяются для отопительных систем и систем кондиционирования. Фитинги системы MULTYRAMA выполнены из латуни и имеют никелевое покрытие.
Таблица 4. Диаметр и толщина стенок металлополимерных труб производства «Prandelli»
Наружный диаметр, мм |
Толщина стенки, мм |
Толщина алюминия, мм |
Упаковка |
|
14 |
2,0 |
0,4 |
бухты по 100 м |
|
16 |
2,0 |
0,2 |
бухты по 100 м и 200 м |
|
16 |
2,0 |
0,4 |
бухты по 100 м и 200 м |
|
16 |
2,3 |
0,4 |
бухты по 100 м |
|
18 |
2,0 |
0,4 |
бухты по 100 м |
|
20 |
2,0 |
0,2 |
бухты по 100 м |
|
20 |
2,0 |
0,4 |
бухты по 100 м |
|
20 |
2,5 |
0,5 |
бухты по 100 м |
|
26 |
3,0 |
0,6 |
бухты по 50 м или отрезки по 4м |
|
32 |
3,0 |
0,8 |
отрезки по 4 м |
При сгибании труб необходимо соблюдать радиусы кривизны (RK), приведенные в таблице.
Таблица 5. Радиусы кривизны металлополимерных труб производства «Prandelli»
Размеры трубы, мм |
RK без трубогибочной машины |
RK с пружиной |
RK с трубогибочной машиной |
|
14x2 |
5·d |
2,5·d |
- |
|
16x2 |
5·d |
2,0·d |
- |
|
16x2,25 |
5·d |
2,5·d |
- |
|
18x2 |
5·d |
2,5·d |
- |
|
20x2 |
5·d |
3,0·d |
- |
|
20x2,5 |
5·d |
3,0·d |
- |
|
26x3 |
- |
- |
5·d |
|
32x3 |
- |
- |
5·d |
Примечание.
d - наружный диаметр трубы.
Поскольку жидкости, транспортируемые по металлополимерным трубам, находятся в непосредственном контакте с пластическим материалом, далее приведены таблицы совместимости наиболее распространенных реактивов с полиэтиленом высокой плотности (РЕ HD) согласно документу ISO/NC 138 (Секретариат 351) № 556 Е от декабря 1976 года.
Таблица 6. Жидкости, которые можно транспортировать при атмосферном давлении и температуре до 60°С в трубах из полиэтилена высокой плотности (вероятные внешние нагрузки не учтены)
Жидкости |
Концентрация |
|
|
Адипиновая кислота |
насыщенный раствор |
|
|
Азотная кислота |
25% |
|
|
Аллиловый спирт |
96% |
|
|
Алюминия сульфат |
насыщенный раствор |
|
|
Алюминия фторид |
насыщенный раствор |
|
|
Алюминия хлорид |
насыщенный раствор |
|
|
Аммиак, газ |
100% |
|
|
Аммиака раствор |
100% |
|
|
Аммиачная вода |
разбавленный раствор |
|
|
Аммония нитрат |
насыщенный раствор |
|
|
Аммония сульфат |
насыщенный раствор |
|
|
Аммония сульфид |
раствор |
|
|
Аммония трихлорид |
90% |
|
|
Аммония фторид |
раствор |
|
|
Аммония хлорид |
насыщенный раствор |
|
|
Ацетат серебра |
насыщенный раствор |
|
|
Бария гидрат |
насыщенный раствор |
|
|
Бария сульфат |
насыщенный раствор |
|
|
Бария хлорид |
насыщенный раствор |
|
|
Бензойная кислота |
насыщенный раствор |
|
|
Жидкости |
Концентрация |
|
|
Борная кислота |
насыщенный раствор |
|
|
Бромистоводородная кислота |
100% |
|
|
Бура |
насыщенный раствор |
|
|
Бутан, газ |
100% |
|
|
Бутанол |
100% |
|
|
Винная кислота |
раствор |
|
|
Вино |
- |
|
|
Вода |
- |
|
|
Водород |
100% |
|
|
Гидрохинон |
насыщенный раствор |
|
|
Гликолевая кислота |
раствор |
|
|
Глицерин |
100% |
|
|
Глюкоза |
насыщенный раствор |
|
|
Декстрин |
раствор |
|
|
Диоксан |
100% |
|
|
Дрожжи |
раствор |
|
|
Железа, нитрат(lll) |
раствор |
|
|
Железа, сульфат(ll) |
насыщенный раствор |
|
|
Железа, сульфат(lll) |
насыщенный раствор |
|
|
Железа, хлорид(ll) |
насыщенный раствор |
|
|
Железа, хлорид(lll) |
насыщенный раствор |
|
|
Калия бикарбонат |
насыщенный раствор |
|
|
Калия бисульфат |
насыщенный раствор |
|
|
Калия бисульфид |
насыщенный раствор |
|
|
Калия бихромат |
насыщенный раствор |
|
|
Калия бромат |
насыщенный раствор |
|
|
Калия бромид |
насыщенный раствор |
|
|
Калия гидрат |
10% |
|
|
Калия гидрат |
раствор |
|
|
Калия карбонат |
насыщенный раствор |
|
|
Калия нитрат |
насыщзнныи раствор |
|
|
Калия ортосфосфат |
насыщенный раствор |
|
|
Калия перманганат |
20% |
|
|
Калия перхлорат |
насыщенный раствор |
|
|
Калия песульфат |
насыщенный раствор |
|
|
Калия сульфат |
насыщенный раствор |
|
|
Калия сульфид |
раствор |
|
|
Калия ферроцианид |
насыщенный раствор |
|
|
Калия фторид |
насыщенный раствор |
|
|
Калия хлорат |
насыщенный раствор |
|
|
Калия хлорид |
насыщенный раствор |
|
|
Калия цианид |
раствор |
|
|
Кальция, гидрат |
насыщенный раствор |
|
|
Кальция, гипохлорид |
раствор |
|
|
Кальция, карбонат |
насыщенный раствор |
|
|
Кальция, нитрат |
насыщенный раствор |
|
|
Кальция, сульфат |
насыщенный раствор |
|
|
Кальция, хлорат |
насыщенный раствор |
|
|
Кальция, хлорид |
насыщенный раствор |
|
|
Карбонат бария |
насыщенный раствор |
|
|
Квасцы |
раствор |
|
|
Кремнефтористоводородная кислота |
40% |
|
|
Лимонная кислота |
насыщенный раствор |
|
|
Магния гидрат |
насыщенный раствор |
|
|
Магния карбонат |
насыщенный раствор |
|
|
Магния нитрат |
насыщенный раствор |
|
|
Магния хлорид |
насыщенный раствор |
|
|
Малеиновая кислота |
насыщенный раствор |
|
|
Мелисса |
рабочая концентрация |
|
|
Метанол |
100% |
|
|
Молоко |
- |
|
|
Молочная кислота |
100% |
|
|
Моча |
- |
|
|
Мочевина |
раствор |
|
|
Муравьиная кислота |
50% |
|
|
Муравьиная кислота |
98-100% |
|
|
Мышьяковая кислота |
насыщенный раствор |
|
|
Натрий азотнокислый |
насыщенный раствор |
|
|
Натрия бензонат |
насыщенный раствор |
|
|
Натрия бикарбонат |
насыщенный раствор |
|
|
Натрия бисульфит |
раствор |
|
|
Натрия бромид |
насыщенный раствор |
|
|
Натрия гидрат |
40% |
|
|
Натрия гидрат |
раствор |
|
|
Натрия гипохлорид |
15% хлора |
|
|
Натрия карбонат |
насыщенный раствор |
|
|
Натрия нитрат |
насыщенный раствор |
|
|
Натрия ортофосфат |
насыщенный раствор |
|
|
Натрия сульфат |
насыщенный раствор |
|
|
Натрия сульфид |
насыщенный раствор |
|
|
Натрия ферроцианид |
насыщенный раствор |
|
|
Натрия фторид |
насыщенный раствор |
|
|
Натрия хлорат |
насыщенный раствор |
|
|
Натрия хлорид |
насыщенный раствор |
|
|
Натрия цианид |
насыщенный раствор |
|
|
Никеля нитрат |
насыщенный раствор |
|
|
Никеля сульфат |
насыщенный раствор |
|
|
Никеля хлорид |
насыщенный раствор |
|
|
Нитрат серебра |
насыщенный раствор |
|
|
Олова хлорид (II) |
насыщенный раствор |
|
|
Олова хлорид (IV) |
насыщенный раствор |
|
|
Ортофосфорная кислота |
50% |
|
|
Перекись водорода |
30% |
|
|
Пиво |
- |
|
|
Пропионовая кислота |
50% |
|
|
Проявитель фотографический |
рабочая концентрация |
|
|
Ртути нитрат |
раствор |
|
|
Ртути хлорид |
насыщенный раствор |
|
|
Ртути цианид |
насыщенный раствор |
|
|
Ртуть |
100% |
|
|
Салициловая кислота |
насыщенный раствор |
|
|
Серная кислота |
10% |
|
|
Серная кислота |
50% |
|
|
Сернистая кислота |
30% |
|
|
Сернистый ангидрид, сухой |
100% |
|
|
Сероводород |
100% |
|
|
Соляная кислота |
10% |
|
|
Соляная кислота |
концент риров энная |
|
|
Таниновая кислота |
раствор |
|
|
Углерода моноксид |
100% |
|
|
Угольный ангидрид, сухой |
100% |
|
|
Уксусная кислота |
10% |
|
|
Уксусная кислота |
- |
|
|
Фенол |
раствор |
|
|
Формальдегид |
40% |
|
|
Фотографическая кислота |
рабочая концентрация |
|
|
Фтористоводородная кислота |
4% |
|
|
Хлоруксусная кислота |
раствор |
|
|
Цианид серебра |
насыщенный раствор |
|
|
Цианистоводородная кислота |
10% |
|
|
Циклогексанол |
насыщенный раствор |
|
|
Цинка карбонат |
насыщенный раствор |
|
|
Цинка оксид |
насыщенный раствор |
|
|
Цинка сульфат |
насыщенный раствор |
|
|
Цинка хлорид |
насыщенный раствор |
|
|
Щавелевая кислота |
насыщенный раствор |
|
|
Этиленгликоль |
100% |
|
Таблица 7. Жидкости, которые можно транспортировать при атмосферном давлении и температуре до 20°С в трубах из полиэтилена высокой плотности (вероятные внешние нагрузки не учтены)
Жидкости |
Концентрация |
|
Амила ацетат |
100% |
|
Амиловый спирт |
100% |
|
Анилин |
100% |
|
Бензальдегид |
100% |
|
Бензин, алифатические углеводороды |
- |
|
Гептан |
100% |
|
Декагидронафтален |
100% |
|
Диоктифталат |
100% |
|
Калия гипохлорид |
раствор |
|
Кислород |
100% |
|
Масла |
- |
|
Масляная кислота |
100% |
|
Никотиновая кислота |
разбавленный раствор |
|
Олеиновая кислота |
100% |
|
Ортофосфорная кислота |
95% |
|
Перекись водорода |
90% |
|
Пикриновая кислота |
насыщенный раствор |
|
Пиридин |
100% |
|
Пропионовая кислота |
100% |
|
Свинца, ацетат |
насышэнныи раствор |
|
Серная кислота |
98% |
|
Триэтаноламин |
раствор |
|
Уксусная кислота ледяная |
>96% |
|
Уксусный альдегид |
100% |
|
Уксусный ангидрид |
100% |
|
Фосфора трихлорид |
100% |
|
Фтористоводородная кислота |
60% |
|
Фурфуриловая кислота |
100% |
|
Хромовая кислота |
20% |
|
Хромовая кислота |
50% |
|
Циклоэзанон |
100% |
|
Этанол |
40% |
|
Этилацетат |
100% |
Таблица 8. Жидкости, которые нельзя транспортировать по трубам из полиэтилена высокой прочности
Жидкости |
Концентрация |
|
Азотная кислота |
от 50 до 100% |
|
Бром жидкий |
100% |
|
Бром, сухой газ |
100% |
|
Ксилен |
100% |
|
Озон |
100% |
|
Серная кислота |
дымящаяся |
|
Серной кислоты ангидрит |
100% |
|
Тионила хлорид |
100% |
|
Толуол |
100% |
|
Трихлорэтилен |
100% |
|
Углерода дисульфид |
100% |
|
Углерода тетрахлорид |
100% |
|
Фтор, газ |
100% |
|
Хлор, сухой газ |
100% |
|
Хлорированная вода |
насыщенный раствор |
|
Хлороформ |
100% |
|
Царская водка |
HCI/HNO,=3/1 |
