ОПАЛУБОЧНЫЕ РАБОТЫ

Современная строительная индустрия широко использует инвентарные опалубки, позволяющие выполнить бетонные работы с высоким качеством, наименьшими трудозатратами и в сжатые сроки. По типу конструкций опалубки подразделяют на стационарные, разборно-переставные, подвесные, скользящие и специальные блок-формы. Тип опалубки для бетонных и железобетонных конструкций выбирают с учетом технологий и организации бетонных, арматурных и опалубочных работ в зависимости от бетонируемых конструкций и сооружений, их размеров и конфигурации (табл. 1.)

Таблица 1. Инвентарные опалубки

Опалубка

Характеристика опалубки

Область применения

1

2

3

Разборно-переставная мелко-щитовая:

инвентарная унифицированная

неунифицированная неинвентарная

Состоит из набора элементов небольшого размера массой не более 50 кг и щитов площадью около 1 м2, несущих элементов (схватки, элементы жесткости), поддерживающих элементов опалубки горизонтальных и наклонных поверхностей, элементов крепления и соединения. Допускает поярусную перестановку с минимальным числом доборных элементов, а также сборку укрупненных элементов, сборку укрупненных панелей и пространственных блоков

Для бетонирования разнотипных монолитных конструкций, в том числе криволинейного очертания

Для бетонирования конструкций небольшого объема при многократной оборачиваемости опалубки до износа

Для единичных нетиповых конструкций, не имеющих повторяющихся элементов

Разборно-переставная крупно-щитовая

Состоит из крупноразмерных щитов, элементов соединения и крепления. Щиты опалубки воспринимают все технологические нагрузки несущих или поддерживающих элементов и включают опалубку, элементы жесткости и несущие элементы. Комплектуется подмостями, подкосами, регулировочными и установочными домкратами, допускает установку следующих по высоте ярусов после демонтажа нижних

Для крупноразмерных конструкций, стен (в том числе криволинейных)

Подъемно-переставная

Состоит из щитов, креплений, приспособлений для подъема опалубки, системы управления перемещением опалубки и контроля точности перемещения и горизонтальности пола, допускает изменение поперечного сечения бетонируемого сооружения при перемещении опалубки по высоте

Для конструкций сооружений переменного сечения (дымовые трубы, градирни и т.п.)

Горизонтально-скользящая

Состоит из каркаса и закрепленных на нем (подвижно или неподвижно) опалубочных щитов, механизма перемещения по горизонтали и вертикали, системы управления и контроля точности перемещения в процессе бетонирования, допускает изменения

поперечного сечения сооружения и радиуса его кривизны, обладает конусностью в пределах 1/1000 длины щитов опалубки

Для конструкций большой протяженности, в том числе криволинейного очертания (подпорных стенок, туннелей, коллекторов, водоводов и других сооружений, возводимых открытым способом)

Туннельная

Состоит из формирующих и поддерживающих секций и перемещается с помощью специальных механизмов, с механическим, гидравлическим и другим приводом

Для бетонирования монолитной отделки туннелей, возводимых закрытым способом

Блок-форма

Для отдельно стоящих конструкции замкнутого контура или их частей объемом до 25-30 м3 (колонн, ростверков, ступенчатых фундаментов и т.п.)

Индивидуальные блок-формы: неразъемные

Представляет собой пространственную каркасную конструкцию, состоящую из 4 или 8 створок с конусностью 1/10 высоты створок. Общая площадь поверхности 6-10 м2.

Для бетонирования однотипных конструкций малого объема до 5 м2 с распалубкой в раннем возрасте (не позднее 24 ч).

разъемные

Представляет собой пространственную каркасную конструкцию, состоящую из 4-12 створок. С каждой стороны створки объединены каркасом, а в углах имеют соединительные устройства. Перед демонтажем створки отделяются от бетона с помощью отжимных устройств. Общая площадь поверхности 8-10 м2

Для бетонирования однотипных конструкций объемом до 15 м3.

Переналаживаемые блок-формы

Допускают изменения в плане и по высоте как отдельных створок, так и по всей блок-форме за счет инвентарных вставок элементов каркаса и створок. Имеют отжимные устройства для предварительного отделения створок от бетона при демонтаже. Площадь поверхности 8-40 м2.

Для бетонирования конструкций, отличающихся как линейными размерами, так и конфигурацией

Объемно-переставная

Состоит из вертикальных и горизонтальных створок, шарнирно закрепленных на каркасе П-образной формы, которые при соединении по длине образуют туннели. Система туннелей, установленных параллельно и перпендикулярно друг к другу, образует форму для бетонирования стен и перекрытий. При распалубке створки отделяют от бетона

Для бетонирования жилых и гражданских зданий с поперечными несущими стенами и монолитными покрытиями

Скользящая

Состоит из щитов, закрепленных на домкратных рамах, рабочего пола, домкратов, насосных станций и других элементов. Вся система периодически поднимается домкратами по мере бетонирования, допускается конусность в пределах 1/500 высоты щитов

Для возведения вертикальных зданий и сооружений высотой более 15 м

Пневматическая

Состоит из гибкой воздухонепроницаемой оболочки, раскроенной в соответствии с очертаниями сооружения. Установка в рабочее положение производится созданием внутри оболочки избыточного давления воздуха. В качестве поддерживающих и несущих элементов могут применяться пневматические баллоны

Для сооружений криволинейных очертании

Несъемная

Остается после бетонирования в конструкции, а также блоки и оболочки, прочно соединяемые в процессе бетонирования с основной конструкцией

Для изготовления конструкций без распалубливания, для облицовки, гидроизоляции или теплоизоляции конструкций, а также в других случаях при соответствующем технико-экономическом обоснования



Точность установки опалубки проверяется с учетом допускаемых отклонений, оговоренных проектом, а ее раскрепление выполняют при помощи специальных приспособлений (натяжные крючки, болты, подкосы и т.п.).

Для этого в каркасе опалубки могут предусматриваться специальные отверстия с шагом не более 100 мм, что позволяет соединить щиты любых типоразмеров между собой по любым граням. При отсутствии инвентарной опалубки для простейших конструкций ее изготавливают по месту из древесины или металла по схематическим чертежам или эскизам.

Пиломатериалы, применяемые для изготовления опалубки, подбирают из хвойных пород. Допускается использование лиственных пород древесины (осина, ольха и т.д.) для изготовления креплений. Древесина, используемая для изготовления опалубки, должна отвечать ряду требований:

—   элементы несущих конструкций или непосредственно соприкасающиеся с бетоном изготавливают из древесины не ниже 3-го сорта;

—   допускается применение древесины 4-го сорта для изготовления элементов, не воспринимающих нагрузки;

—   ширина досок должна быть не более 150 мм, а их толщина должна быть одинаковой;

—   лицевая сторона досок, непосредственно соприкасающихся с бетоном, должна быть острогана. Между досками щитов не должно быть щелей, через которые происходят утечки цементного молока.

При необходимости лицевую сторону опалубки облицовывают металлическими листами или фанерой. Для уменьшения сцепления опалубки с бетоном лицевую поверхность установленной опалубки рекомендуется покрывать смазкой, в качестве которой используют известковое молоко, водный раствор жидкой глины, отработанные минеральные масла и т.д. Принципиальная схема неразъемных блок-форм и способы срыва их с забетонированных конструкций приведена на рис. 1 и 2.

Схемы неразъемных блок-форм и способы срыва их с забетонированных конструкции

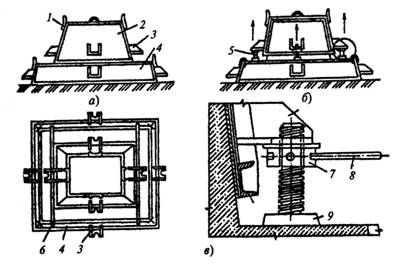

Рисунок 1. Схемы неразъемных блок-форм и способы срыва их с забетонированных конструкции: а - блок-форма ступенчатого фундамента; б - срыв блок-формы подлокотника; в - узел упора винтового домкрата; 1 - монтажная петля; 2 - блок-форма подлокотника; 3 - кронштейны для упора винтовых домкратов; 4 - блок-форма ступенчатой части; 5 - винтовой домкрат; 6 - опорная балка; 7 - гайки домкрата; 8 - рукоять; 9 - опорная пята домкрата



Схемы неразъемных блок-форм и способы срыва их с забетонированных конструкций

Рисунок 2. Схемы неразъемных блок-форм и способы срыва их с забетонированных конструкций: г - блок-форма пирамидального фундамента; д - срыв блок-формы рычажными приспособлениями; е - узел опирания рычажного устройства; 1 - монтажная петля; 10 - петля для срыва рычагом; 11 - блок-форма пирамидального фундамента; 12 - рычажное устройство; 13 - опорная штанга рычажного устройства; 14 - рукоять
