УСТАНОВКА ОПАЛУБКИ

По типу конструкций опалубки подразделяются на стационарные, разборно-переставные, подвесные, катучие, скользящие и опалубку-облицовку (рис. 1). По применяемым материалам опалубки бывают деревянные, металлические и железобетонные. Наиболее широко применяется простая по конструкции разборно-переставная щитовая опалубка. Пользуясь набором щитов разных размеров, можно собирать опалубки для разнообразных бетонных и железобетонных конструкций. Щиты используются многократно до полного износа. Деревянные щиты изготавливаются из досок толщиной 3 см. При ручной установке щитов их масса не должна превышать 100 кг и площадь не более 2 м2 (рис. 2).

Типы опалубок

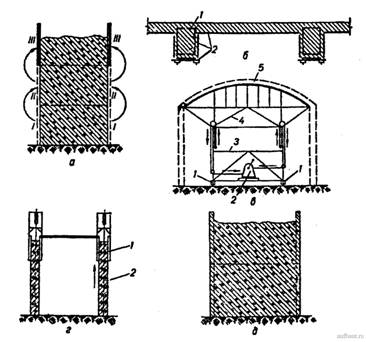

Рисунок 1. Типы опалубок: а - разборно-переставная (I, II, III - последовательность перестановки щитов), б - подвесная (1 - несущий арматурный каркас, 2 - щиты опалубки), в - катучая опалубка (1 - тележка, 2 - лебедка, 3 - поддерживающая конструкция, 4 - выдвижная часть поддерживающей конструкции, 5 - обшивка опалубки), г- скользящая опалубка (1 - опалубка, 2- бетонная стенка), д -опалубка-облицовка

Опалубочный щит ящичного типа

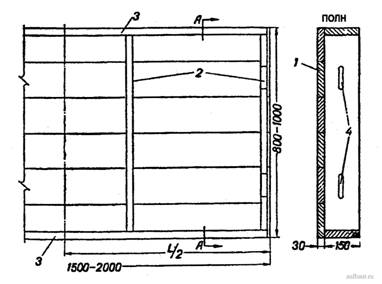

Рисунок 2. Опалубочный щит ящичного типа: 1 - обшивка, 2 - ребра жесткости, 3 - прогоны, 4 - отверстия для крепления щитов между собой с помощью клиньев

Металлическая опалубка может быть разборно-переставной и в виде облицовки, остающейся вместе с бетоном в сооружении. Каркас щита изготовляется из уголков 45 х 45 мм, к которым приваривается обшивка из листовой стали толщиной 2 мм (рис. 3).

Металлическая опалубка-облицовка применяется для защиты бетонной поверхности стальной оболочкой от агрессивного влияния наружной среды или разрушительного действия больших скоростей протекающей воды. Опалубка-облицовка снабжается анкерами для сцепления металлической облицовки с бетоном.

Металлическая щитовая опалубка

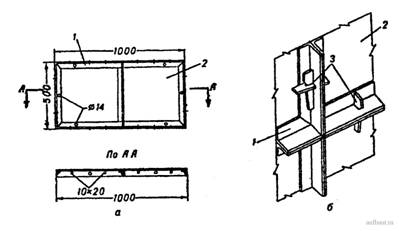

Рисунок 3. Металлическая щитовая опалубка: а - общий вид щита, б - деталь сопряжения щитов между собой; 1 - каркас из уголка, 2 - обшивка, 3 - клиновые замки

Железобетонная опалубка-облицовка применяется в гидротехническом строительстве и строительстве массивных бетонных сооружений (опоры мостов, подпорные стены и набережные, массивные фундаменты).


Для уменьшения сцепления опалубки с бетоном лицевую поверхность установленной опалубки рекомендуется покрывать смазкой - известковым молоком, водным раствором жирной глины, отработанными минеральными маслами. Обшивку опалубки нужно смазывать до установки арматуры. Точность установки опалубки проверяется с учетом допускаемых отклонений от номинальных размеров, величина которых приведена в технических условиях на производство и приемку работ (для различных конструкций колеблется в пределах 3...25 мм).
