ШТУКАТУРНАЯ СТАНЦИЯ СО-114А

Штукатурная станция СО-114А (рис.1) является наиболее распространенной серийно выпускаемой станцией и применяется на объектах промышленного, гражданского и сельского строительства, обеспеченных системами электро- и водоснабжения и подъездными путями. Кузов 1 станции совмещен с приемным бункером 11 вместимостью 4 м³ для приемки товарного раствора из транспортных средств, размещенных на уровне стоянки станции. Бункер снабжен крышкой 9, управляемой гидроцилиндром 6. Высота приемной части бункера позволяет работать без пандусов. Внутри кузова размещены поршневой растворонасос 2 двойной производительности (2 и 4 м³/ч), поворотный струг 10, шнек 5, силовое оборудование, гидросистема, системы водоснабжения, вентиляции и отопления, электрооборудование и пульт управления 4.

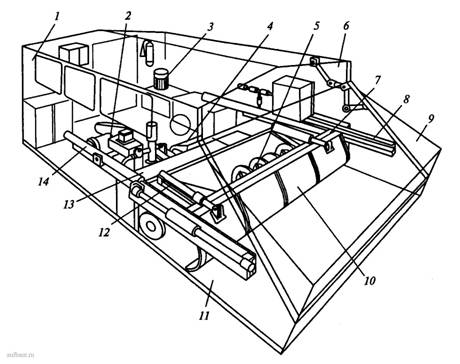

Рис. 1. Штукатурная станция СО-114А

Шнек-смеситель со встречной двойной навивкой служит для побуждения и подачи раствора к просеивающему устройству, состоящему из сита, двух катков-щеток и скребков, расположенных в центре задней стенки бункера. Просеивающее устройство принудительно протирает раствор через сито и очищает сито от отходов. В боковых стенках приемного бункера предусмотрены люки для удаления высевок. Люки имеют систему привода, позволяющую управлять их открыванием-закрыванием с рабочего места оператора. На верхней части бункера расположены направляющие 8 для перемещения каретки 7. Последняя соединяется со стругом с помощью двух гидроцилиндров 12. Перемещение каретки по направляющим обеспечивается двумя гидроцилиндрами 14. Струг, предназначенный для порционного перемещения раствора в смесительную зону к шнеку-смесителю, представляет собой сварную конструкцию, заканчивающуюся в нижней части ножевой кромкой.

Гидросистема штукатурной станции приводит в действие каретку и струг. Она включает в себя насос 3 с электродвигателем, бак для масла, распределитель, гидроцилиндры. Растворонасос и шнек приводятся в действие от индивидуальных электродвигателей.

Работа станции осуществляется следующим образом: загруженный в приемный бункер раствор поворотным стругом подается порциями к шнеку-смесителю, при вращении которого осуществляется побуждение раствора и подача его через просеивающее устройство в накопительный бак 13, откуда поршневым насосом 2 раствор транспортируется по раствороводу в поэтажные раздаточные бункеры или непосредственно к рабочим местам штукатуров и форсунками наносится на поверхность. При побуждении раствора струг является подвижной стенкой, образуя закрытую смесительную камеру. В накопительном баке создается запас раствора, достаточный для бесперебойной работы растворонасоса в период подачи стругом очередной порции раствора из бункера в зону перемешивания. При необходимости в замес добавляется порция воды для доведения раствора до готовности подвижностью не менее 7 см. Очистка смесительной зоны бункера осуществляется путем реверса шнека, при этом отходы перемещаются к боковым стенкам и через люки удаляются наружу.

Кинематическая схема станции СО-114А показана на рис. 2.

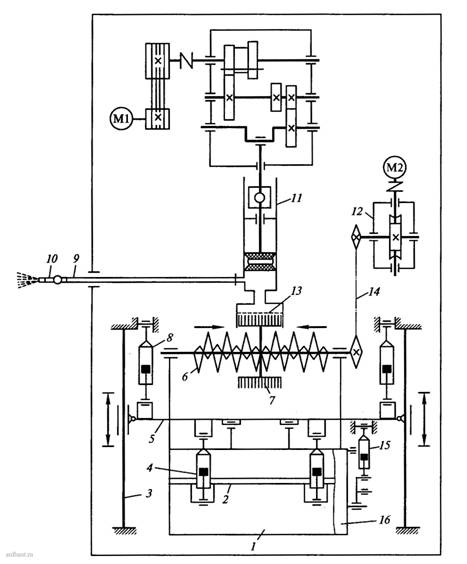

Рис. 2. Кинематическая схема штукатурной станции СО-114А: 1 - приемный бункер; 2 - струг; 3 - направляющие каретки; 4 - гидроцилиндры струга; 5 - каретка; 6 - шнек; 7 - щетки; 8 -гидроцилиндры каретки; 9 - напорный растворопровод; 10 - форсунка; 11 - растворонасос; 12 - червячный редуктор; 13 - просеивающее устройство; 14 - цепная передача; 15 – гидроцилиндр крышки бункера; 16 - крышка бункера

Станция комплектуется напорными резинотканевыми рукавами диаметром 38 и 50 мм, оборудована системами водоснабжения, отопления и вентиляции, а также средствами пожаротушения. Обслуживает станцию один оператор. Недостатком станции является отсутствие виброактивной зоны на сетке сита и побудителя в накопителе раствора.
