ЭКСКАВАТОРЫ-ПЛАНИРОВЩИКИ

Экскаваторы-планировщики представляют собой универсальные гидравлические полноповоротные машины четвертой размерной группы, основным рабочим движением которых является выдвижение-втягивание телескопической стрелы с полноповоротным ковшом при копании, планировании и транспортировании грунта в ковше после экскавации. Эти машины разрабатывают грунты I-III категорий и характеризуются малой габаритной высотой, что позволяет эффективно использовать их в стесненных условиях городской застройки, в труднодоступных местах и закрытых помещениях, в частности для разработки грунта под мостами, на участках пересечения подземных коммуникаций, при их ремонте и в аварийных ситуациях, внутри зданий и сооружений; для зачистки дна и вертикальных стенок траншей и котлованов; подсыпки и разравнивания грунта под полы, фундаменты и подпольные каналы; засыпки пазух фундаментов, траншей и котлованов; подачи материалов через проемы в стенах под низкое перекрытие и т. п.

Экскаваторы с телескопическим рабочим оборудованием широко применяют на рассредоточенных объектах малого объема как универсальные землеройные машины. Наиболее эффективно они используются при планировании наклонных поверхностей каналов, насыпей и выемок земляного полотна, расположенных ниже уровня стоянки экскаватора.

Основными частями экскаваторов-планировщиков (рис. 1) являются: базовое шасси 1, поворотная платформа 2 (с расположенными на ней силовой установкой, узлами гидропривода, кабиной машиниста) и телескопическое рабочее оборудование. Поворотная платформа опирается на раму ходового оборудования через роликовое опорно-поворотное устройство. Телескопическое рабочее оборудование экскаваторов-планировщиков имеет единую принципиальную схему и состоит из телескопической стрелы прямоугольного сечения, сменного рабочего органа и механизмов выдвижения-втягивания стрелы, подъема-опускания стрелы, поворота ковша относительно собственной оси и продольной оси стрелы.

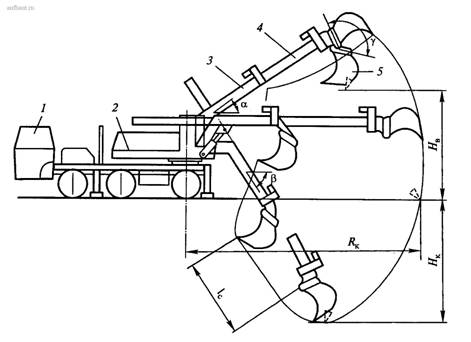

Рис. 1. Схема рабочей зоны экскаватора-планировщика

Телескопическая стрела включает две секции - наружную 3, шарнирно прикрепляемую к поворотной платформе, и выдвижную внутреннюю 4, несущую на переднем конце сменный рабочий орган 5.

Гидравлический привод рабочего оборудования обеспечивает выполнение пяти рабочих движений: прямолинейное движение рабочего органа при изменении длины телескопической стрелы (ход стрелы l_с ? 4,15 м) с помощью длинно-ходового гидроцилиндра, подъем (на угол ? = 0...30⁰) и опускание (на угол ? = 0…70°) стрелы в вертикальной плоскости двумя параллельно установленными гидроцилиндрами, поворот ковша относительно оси его подвески (на угол ? = 0...145⁰) и вокруг продольной оси стрелы (360°). Три из пяти рабочих движений можно совмещать: при планировочных работах - выдвижение (втягивание) стрелы, ее подъем (опускание) и поворот ковша; при повороте на выгрузку (в забой) - подъем (опускание) стрелы, ее выдвижение и поворот платформы.

Выполнение основных видов земляных работ осуществляется следующими движениями стрелы и ковша:

планирование и зачистка наклонных поверхностей, расположенных ниже уровня стоянки машины, - втягиванием телескопической стрелы с коррекцией толщины срезаемой стружки небольшим поворотом ковша;

зачистка и планирование горизонтальных поверхностей на уровне и ниже уровня стоянки экскаватора - совмещением опускания и втягивания стрелы с периодической коррекцией положения ковша;

зачистка и доводка боковых (наклонных и вертикальных) поверхностей земляных сооружений при расположении экскаватора вдоль оси сооружения (например, в траншеях) - втягиванием телескопической стрелы и поворотом рабочего органа относительно продольной оси стрелы на некоторый угол.

В настоящее время основными производителями универсальных полноповоротных экскаваторов-планировщиков четвертой размерной группы на автомобильных и специальных шасси являются: ОАО «Мотовилихинские заводы» (г. Пермь) и машиностроительное предприятие «Святовит» (Республика Беларусь).

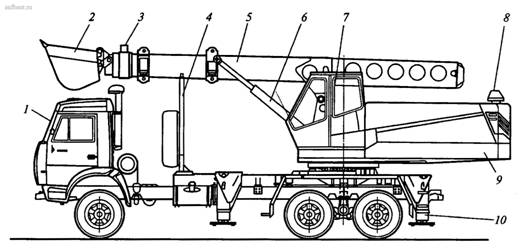

Рис. 2. Экскаватор-планировщик ЕW-25-М 1.100: 1 - базовое шасси; 2 - ковш; 3 - выдвижная секция стрелы; 4 - стойка; 5 - основная (наружная) секция стрелы; 6 - гидроцилиндр подъема-опускания стрелы; 7 - кабина оператора; 8 - дизель экскаваторной установки; 9 - поворотная платформа; 10 - выносная гидравлическая опора

МП «Святовит» выпускает базовую модель экскаватора-планировщика ЕW-25-М1 (рис. 2) на базе автомобилей МАЗ-630303 (6х4) или МАЗ-6311705 (6х6) и ее модификации ЕW-25-М1.1 (на шасси КамАЗ-53228) и ЕW-25-М1.2 (на шасси Урал-4320). Модификации экскаваторов-планировщиков конструктивно подобны, максимально унифицированы, имеют сходные технические характеристики и различаются между собой базовыми шасси и габаритами. При работе экскаватора планировщики устанавливают на выносные гидроуправляемые опоры. Экскаваторы имеют возможность перемещаться по строительной площадке со скоростью до 1,5 км/ч при выключенном двигателе базового шасси и работающем дизеле экскаваторной установки. Управление перемещением экскаватора ведется из кабины оператора. Геометрические характеристики работы экскаваторов-планировщиков ЕW-25-М1 основным ковшом приведены на рис. 3.

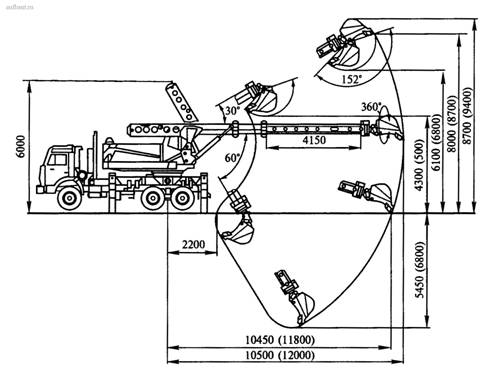

Рис. 3. Геометрические характеристики экскаватора-планировщика ЕW-25-М1 при работе основным ковшом

В комплект рабочего оборудования экскаваторов-планировщиков МП «Святовит» (рис. 4) входят: экскавационные ковши 1, 2, 3 с зубьями вместимостью 0,63; 0,4; 0,18 м³, шириной 1,0; 0,73; 0,4 м соответственно; экскавационный ковш 4 облегченный объемом 0,8 м³, шириной 1,35 м; планировочный ковш 5вместимостью 0,4 м³ и шириной 2,5 м; профильный ковш 6; траншейный ковш 7; планировочный отвал 8; доска планировочная 9, зуб-рыхлитель 10, клещевой захват 11; кирковщик 12; удлинитель стрелы 13; каток 14.

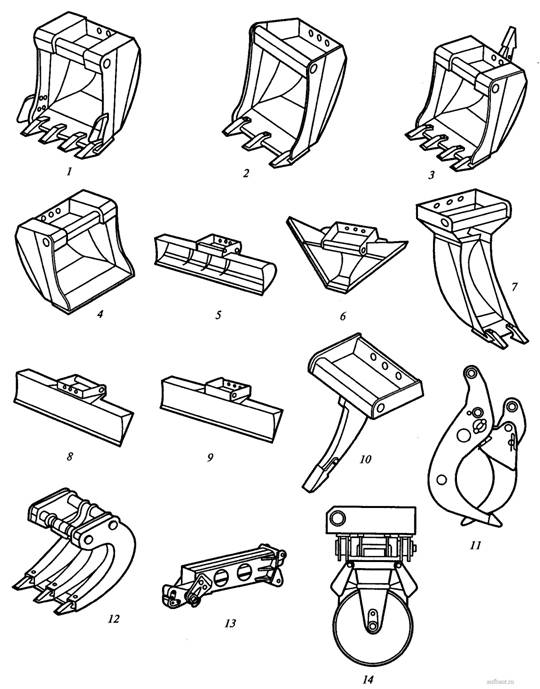

Рис. 4. Сменные рабочие органы экскаваторов-планировщиков

Предприятием «Святовит» также выпускаются модификации экскаваторов ЕW-25-М1 «Антей». Эти экскаваторы аналогичны по всем параметрам базовой модели и ее модификациям и отличаются тем, что комплектуются гидроаппаратурой ведущих мировых производителей, имеют увеличенный запас прочности и повышенную надежность гидроразводки, что позволило увеличить гарантийный срок эксплуатации машин.

ОАО «Мотовилихинские заводы» выпускает три модели экскаваторов-планировщиков: ЭО-43212 на базе КамАЗ-53228 (6х6), ЭО-43213 на базе УралАЗ-4320-1911-30 (6х6) и ЭО-43214 на базе КамАЗ-43118 (6х6). Основное рабочее оборудование машин - экскаваторный ковш обратной лопаты вместимостью 0,5 м³, дополнительное рабочее оборудование - планировочный ковш шириной 1,1 м, планировочный отвал шириной 2,0 м и высотой 0,9 м.

Широкая номенклатура сменных рабочих органов и конструктивные особенности телескопического оборудования обеспечивают практически полную механизацию экскавационных, планировочных, зачистных, доводочных и погрузочно-разгрузочных работ в стесненных условиях, большинство которых н может быть выполнено (частично или полностью) универсальными одноковшовыми экскаваторами.

Техническая характеристика экскаваторов-планировщиков указанных производителей приведена в таблице.
