ОДНОКОВШОВЫЕ НЕПОЛНОПОВОРОТНЫЕ ЭКСКАВАТОРЫ

Неполноповоротные гидравлические универсальные экскаваторы с шарнирно-рычажным рабочим оборудованием относятся к машинам второй размерной группы и монтируются н базе серийных пневмоколесных тракторов класса 1,4. Они представляют собой конструктивно подобные мобильные универсальные малогабаритные земле ройные машины с экскаваторным, погрузочным и бульдозерным оборудована, ем для выполнения земляных (в грунтах I-III категорий) и погрузочных рабе небольших объемов на рассредоточенных объектах. Наиболее эффективно такие экскаваторы применяются в стесненных условиях.

Основным рабочим органом неполноповоротных экскаваторов (рис. 1) служит унифицированный ковш прямой и обратной лопат вместимостью 0,25...0,28 м³, входящий вместе со стрелой, рукоятью, тягами и гидроцилиндрами подъема стрелы, поворота рукояти и ковша в комплект экскаваторного оборудования машины. Это оборудование монтируется на поворотной колонне, установленной на усиленной раме базового трактора. Поворот колонны с рабочим оборудованием вокруг вертикальной оси в плане на 180° обеспечивается цепным поворотным механизмом, состоящим из двух попеременно работающих гидроцилиндров, втулочно-роликовой цепи и звездочки, жестко закрепленной на валу поворотной колонны или двумя гидроцилиндрами, имеющими возможность поворачиваться относительно соединяющего их шарнира. Штоки гидроцилиндров шарнирно соединены с сектором поворотной колонны.

Рис. 1. Неполноповоротный экскаватор ЭО-2621ВЗ: 1- топливный бак; 2 - рама бульдозера; 3 - бак гидросистемы; 4 - базовый трактор; 5 - гидрораспределитель; 6 - гидроцилиндр стрелы; 7 - гидроцилиндр рукояти; 8 - стрела; 9 - рукоять; 10 - гидроцилиндр ковша; 11 - ковш; 12 - тяги подвески ковша; 13 - выносная опора; 14 - поворотная колонна; 15 - гидроцилиндр выносной опоры; 16 - насосная установка; 17 - обвязочная рама; 18 - гидроцилиндр управления отвалом; 19 - толкающий брус; 20 - отвал бульдозера

Устойчивость экскаватора при работе обеспечивается двумя выносными опорами, управляемыми гидроцилиндрами с гидрозамками. Спереди на трактор навешен неповоротный бульдозерный отвал длиной 2 м, управляемый гидроцилиндром.

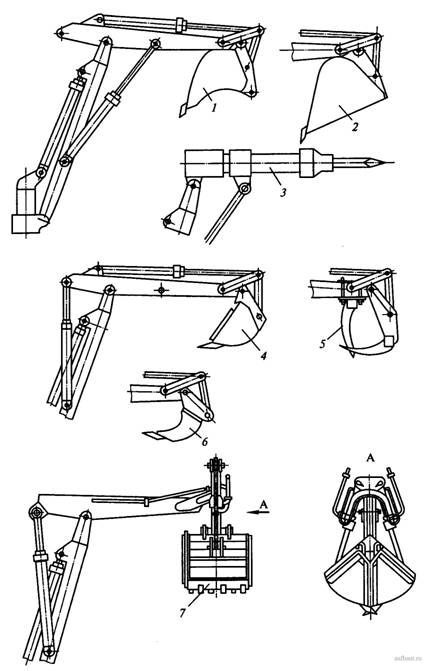

Неполноповоротные экскаваторы оснащаются также сменными рабочими органами (рис. 2): погрузочным ковшом 2 вместимостью 0,5...0,63 м³ для легких зачистных работ, погрузки мусора, снега и других материалов низкой плотности; гидромолотом 3 и однозубым рыхлителем 6 для вскрытия асфальтобетонных покрытий и рыхления прочных и мерзлых грунтов; крановой подвеской грузоподъемностью 1,5 т для погрузки-разгрузки штучных грузов, укладки труб и установки столбов, обратной лопатой со смещенной осью копания для рытья траншей вблизи зданий и сооружений; профильным ковшом 4; специальным ковшом для рытья узких траншей под кабели; удлиненной рукоятью обратной лопаты для копания глубоких (до 4,5 м) траншей; вилочным захватом 5для погрузки бревен, труб и других штучных материалов; буровым оборудованием для бурения шпуров; двухчелюстным грейфером 7 вместимостью 0,3...0,4 м³ для рытья колодцев, очистки траншей и каналов, погрузки сыпучих материалов; захватом для укладки бордюрных камней, унифицированным ковшом обратной и прямой лопат 1.

Рис. 2. Схемы монтажа сменных рабочих органов неполноповоротного экскаватора

Смена рабочих органов производится машинистом непосредственно на строительном объекте.

Гидравлическая система неполноповоротных экскаваторов выполняется двухпоточной. Один из потоков (основной) служит для привода рабочего оборудования и обеспечивает изменения угла наклона стрелы, поворот рукояти с ковшом относительно стрелы, поворот ковша относительно рукояти. Другой поток (вспомогательный) является частью базовой машины и предназначен для подъема и опускания стрелы, бульдозерного отвала, поворота рабочего оборудования в плане, выдвижения-втягивания выносных опор. Потоки обслуживаются шестеренными или аксиально-поршневыми насосами с приводом от дизеля трактора через редукторы. Рабочее давление в системе составляет до 15 МПа.

Максимальная техническая производительность неполноповоротных экскаваторов при разработке грунта до 60 м³/ч, максимальная продолжительность цикла прямой и обратной лопат 15...17 с.

Техническая характеристика неполноповоротных экскаваторов приведена в таблице.

Технические характеристики
