МАШИНЫ ДЛЯ ПРИГОТОВЛЕНИЯ БЕТОННЫХ И РАСТВОРНЫХ СМЕСЕЙ

Общие сведения

Бетонные и растворные смеси приготовляют путем механического перемешивания их компонентов в смесительных машинах - бетоно и растворосмесителях. Качество смеси определяется точностью дозировки компонентов и равномерностью их распределения между собой по всему объему смеси. Для равномерного распределения компонентов смеси между собой в общем объеме замеса частицам материала сообщаются траектории движения с наибольшей возможностью их пересечения. Смешивание компонентов в однородную смесь является достаточно сложным технологическим процессом, который зависит от состава смеси, ее физико-механических свойств, времени смешивания и конструкции смешивающего устройства.

Технологический процесс приготовления смесей включает последовательно выполняемые операции: загрузку отдозированных компонентов (вяжущих, заполнителей и воды) в смесительную машину, перемешивание компонентов и выгрузку готовой смеси.

Смесители классифицируют по трем основным признакам: характеру работы, принципу смешивания, способу установки.

По характеру работы различают смесительные машины периодического (цикличного) и непрерывного действия. В смесителях цикличного действия (рис. 1) перемешивание компонентов и выдача готовой смеси осуществляется отдельными порциями. Каждая новая порция компонентов бетона или раствора может быть загружена в смеситель лишь после того, как из него будет выгружен готовый замес. Смесители цикличного действия обычно применяют при частой смене марок бетонных смесей или растворов. В них можно регулировать продолжительность смешивания.

В смесителях непрерывного действия (рис. 2) загрузка компонентов, их перемешивание и выдача готовой смеси осуществляются одновременно и непрерывно. Отдозированые компоненты непрерывным потоком поступают в смеситель и смешиваются лопастями при продвижении от загрузочного отверстия к разгрузочному. Готовая смесь непрерывно поступает в транспортные средства. Смесители непрерывного действия наиболее целесообразно применять для приготовления больших объемов бетонной или растворной смеси одной марки.

Принципиальные схемы смесителей цикличного действия

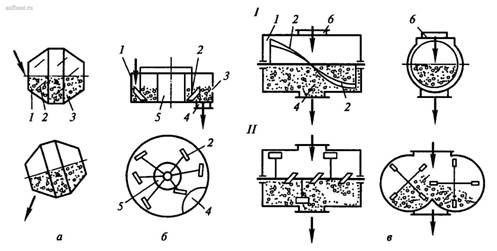

Рис. 1. Принципиальные схемы смесителей цикличного действия (стрелками указано направление движения материалов): а - гравитационных (барабанных); б - принудительного действия с вертикально расположенными смесительными валами (тарельчатых); в - принудительного действия с горизонтально расположенными смесительными валами (лотковых) - вверху одновальные, внизу двухвальные; l - положение смешивания; ll - положение разгрузки; 1 - барабан (корпус); 2 - лопасти; 3 - смесь; 4,6- разгрузочное и загрузочное отверстия; 5 – центральный стакан

Принципиальные схемы смесителей непрерывного действия

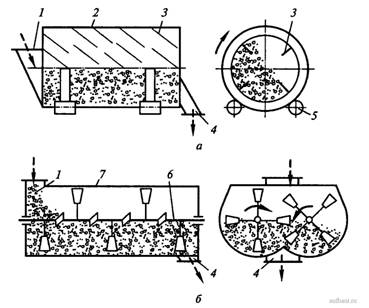

Рис. 2. Принципиальные схемы смесителей непрерывного действия: а - гравитационные; б - принудительного действия; 1 - загрузочное отверстие; 2 - барабан; 3 - лопасти; 4 - разгрузочное отверстие; 5 - опорные ролики; 6 - лопастной вал; 7 - корпус; ? - направление вращения барабана или смесительного механизма; - ? - направление движения материалов

Главным параметром смесительных машин цикличного действия является объем готового замеса (л), выданный за один цикл работы, смесителей непрерывного действия - объем готовой продукции (м3), выдаваемой машиной за 1 ч работы.

По принципу смешивания компонентов различают шины со смешиванием при свободном падении материалов (гравитационные с принудительным смешиванием (принудительного действия). В смесите принудительного действия орбиты составляющих имеют вынужденный характер, в гравитационных - свободный. Гравитационный смеситель вращается относительно горизонтальной или наклонной (под углом до 15°) оси барабана с лопастями на внутренней поверхности (рис. 1, а; 2, а). Лопасти непрерывно подхватывают и поднимают компоненты смеси на определенную высоту, при достижении которой они свободно падают потоком с лопастей под действием силы тяжести; смешивание происходит в результате столкновения падающих потоков компонентов. Во избежание возникновения центробежных сил, препятствующих свободной циркуляции смеси внутри барабана, частота его вращения обычно не превышает 0,3...0,4 с-1. В смесителях с принудительным смешиванием компоненты смеси принудительно перемешиваются в неподвижном барабане или чаше горизонтальными, наклонными или вертикальными лопастными валами или лопастным ротором, вращающимися внутри смеситель емкости. Смесители с горизонтальными смесительными валами называют лотковыми (рис. 1, в), с вертикальными валами - тарельчатыми (рис. 1, б).

По способу установки смесители подразделяются на передвижные и стационарные. Передвижные смесители используются при небольших объемах строительных и ремонтно-строительных работ на рассредоточеных объектах, а стационарные входят в состав технологических линий бетонорастворосмесительных установок средней и большой производительности бетонных и растворных заводов.


Техническая производительность смесительных машин цикличного действия, м3/ч,

Пт = V3n/1000,

где V3 - объем готовой смеси в одном замесе, л; V3 = Vбk; Vб - вместимость смесительного барабана по загрузке составляющих (полезный объем барабана), k - коэффициент выхода готовой смеси; для бетонной смеси k = 0,65...0,7, растворов k - 0,75-0,85; n - число замесов, выдаваемых смесителем в течение 1 ч,

n = 3600/ (t1 + t2 - t3 + t4),

где t1, t2, t3, t4 - продолжительность загрузки, смешивания, выгрузки и возврата барабана в исходное положение или закрытия затвора, с.

Техническая производительность смесительных машин непрерывного действия с принудительным смешиванием, м3/ч,

Пт = 36000Sv,

где S = kн ?d2 /4 - средняя площадь поперечного сечения потока смеси в корпусе смесителя, м2; kн - коэффициент наполнения сечения корпуса смесителя (0,28...0,34); d - диаметр лопастей смесителя, м; v = s? - скорость движения смеси в направлении продольной оси корпуса смесителя, м/с; s - шаг лопастей, м; ? - частота вращения лопастного вала, с-1.
