СТАЦИОНАРНЫЕ ЦИКЛИЧНЫЕ ГРАВИТАЦИОННЫЕ БЕТОНОСМЕСИТЕЛИ

Стационарные цикличные гравитационные бетоносмесители применяют на бетонных заводах, централизованно снабжающих товарным бетоном объекты с большим объемом потребления, в бетоносмесительных цехах заводов сборных железобетонных изделий и в бетоносмесительных установках. Они выпускаются объемом готового замеса 500,1000 и 3000 л и выполняются с наклоняющимися двухконусными смесительными барабанами и гидравлическим или пневматическим приводом механизма опрокидывания барабана.

У стационарных цикличных гравитационных бетоносмесителей загрузка компонентов и выгрузка готовой смеси механизированы и осуществляются при вращающемся барабане.

Бетоносмеситель СБ-91В (Рис. 1 ) объемом готового замеса 500 л предназначен для приготовления подвижных бетонных смесей и используется в бетоносмесительных установках производительностью до 20 м³/ч. Бетоносмеситель состоит из рамы 4, смесительного барабана 2, траверсы 7, приводных механизмов вращения 6 и опрокидывания 5 смесительного барабана, электрооборудования, аппаратуры пуска, защиты и управления. Траверса со смесительным барабаном опирается на две стойки 3 рамы, в одной из которых смонтирован гидравлический механизм (гидроцилиндр с рычагом) опрокидывания смесительного барабана при разгрузке. Гидроцилиндром, соединенным с одной из цапф 1 траверсы, через рычаг осуществляется поворот траверсы вместе со смесительным барабаном при переводе барабана из положения приготовления смеси в положение выгрузки и обратно. На внутренней поверхности конусов смесительного барабана, облицованных футеровкой, закреплены шесть смешивающих лопастей. Вращение барабану с частотой 18 мин^-1 сообщается от электродвигателя через цилиндрический двухступенчатый редуктор. Гидропривод механизма опрокидывания барабана состоит из масляного бака, гидронасоса, гидрораспределителя, фильтра, клапанной аппаратуры и соединительных трубопроводов.

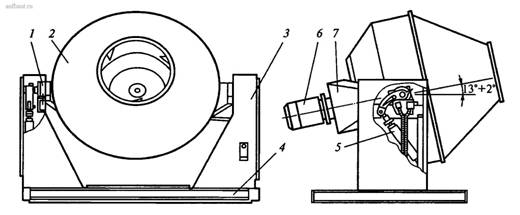

Рис. 1 . Смеситель СБ-91В

Бетоносмеситель СБ-153А (Рис. 2) объемом готового замеса 1000 л предназначен для приготовления подвижных бетонных смесей с крупностью заполнителя до 120 мм и используется в технологических линиях заводов сборного железобетона, бетонных заводов и в бетоносмесительных установках. Бетоносмеситель состоит из рамы 1 с двумя опорными стойками смесительного барабана 2, траверсы 3, механизма вращения и опрокидывания барабана, электрооборудования и шкафа управления 7.

Футерованная облицовкой внутренняя поверхность двухконусного барабана имеет шесть лопастей, закрепленных на кронштейнах-держателях. В днище барабана установлен лопастной активатор, позволяющий ускорять процесс перемешивания и повышать качество приготовляемых смесей. Вращение смесильному барабану с частотой 17,6 мин^-1 сообщается от фланцевого электродвигателя 5 через двухступенчатый планетарный редуктор 4.

Опрокидывание смесительного барабана при выгрузке готовой смеси, его возврат и фиксацию в положении загрузки обеспечивает пневматический привод, состоящий из двух пневмоцилиндров 6, приборов воздухораспределения, влагомаслоотделителя, соединительных трубопроводов и глушителя. Питание пневмопривода сжатым воздухом под давлением 0,4...0,6 МПа осуществляется от воздушной магистрали цеха или завода. Пневмокинематическая схема бетоносмесителя СБ-153А показана на Рис. 3.

Рис. 2. Смеситель СБ-153А

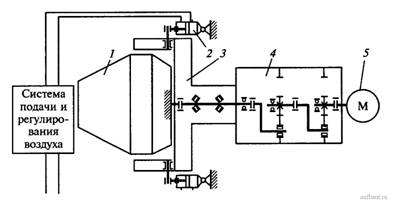

Рис. 3. Пневмокинематическая схема смесителя СБ-153А: 1 - смесительный барабан; 2 - пневмоцилинлр; 3 - траверса; 4 - планетарный редуктор; 5 – электродвигатель

Бетоносмеситель СБ-162 с объемом готового замеса 3000 л предназначен для приготовления подвижных бетонных смесей и используется в технологическом оборудовании бетонных заводов и бетоносмесительных установок. Бетоносмеситель СБ-162 конструктивно подобен бетоносмесителю СБ-153А и отличается от него габаритными размерами и удельными показателями.

Техническая характеристика стационарных цикличных гравитационных бетоносмесителей приведена в табл. 1.

Таблица 1. Техническая характеристика стационарных цикличных гравитационных бетосмесителей
