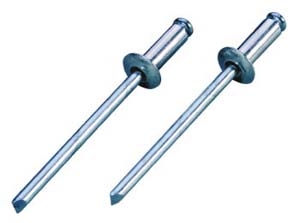

Заклепка вытяжная комбинированная

оцинкованная сталь / алюминий

Заклепка вытяжная комбинированная Заклепка вытяжная комбинированная

Используется для неразъемного соединения тонколистовых металлов и других твердых материалов и конструкций. При установке заклепок доступ необходим только с одной стороны материала. Они бывают открытого или закрытого типа, с выпуклой или потайной головкой.

Монтаж осуществляется с помощью специального инструмента.

Тело – алюминий, стержень заклепки из оцинкованной стали.

Технические характеристики

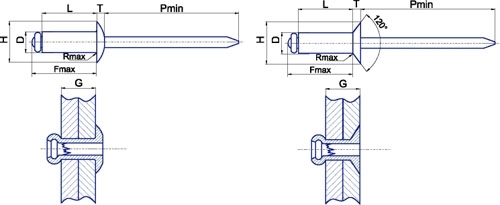

Обозначение
L длина заклепки, мм
Диаметр отверстия под заклепку, мм
D диаметр заклепки, мм
Н диаметр фланца, мм
Т толщина фланца, мм
R радиус, мм
3,2 х 6 5,80-6,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 8 7,80-8,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 10 9,80-10,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 12 11,80-12,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 14 13,80-14,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 16 15,80-16,60 3,30 3,20 5,90-5,25 1,20 0,40
3,2 х 18 17,80-18,20 3,30 3,20 5,90-5,25 1,20 0,40
4 х 6 5,80-6,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 8 7,80-8,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 10 9,80-10,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 12 11,80-12,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 14 13,80-14,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 16 15,80-16,60 4,10 4,00 7,60-7,85 1,40 0,50
4 х 18 17,80-18,20 4,10 4,00 7,60-7,85 1,40 0,50
4 х 21 20,80-21,20 4,10 4,00 7,60-7,85 1,40 0,50
4,8 х 6 5,80-6,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 8 7,80-8,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 10 9,80-10,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 12 11,80-12,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 14 13,80-14,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 16 15,80-16,60 4,90 4,80 9,20-9,45 1,70 0,60
4,8 х 18 17,80-18,20 4,90 4,80 9,20-9,45 1,70 0,60
Обозначение
P, мм
F, мм
G толщина закрепляемого материала, мм
Мин. вырывающая сила, кН
Мин. срезающая сила, кН
Вес 1000 шт., кг
3,2 х 6 27,00 9,0 1,90-2,90 1,0 0,67 1,05
3,2 х 8 27,00 11,00 2,90-4,90 1,0 0,67 1,07
3,2 х 10 27,00 13,00 4,90-6,90 1,0 0,67 1,15
3,2 х 12 27,00 15,00 6,90-8,90 1,0 0,67 1,20
3,2 х 14 27,00 17,00 8,90-10,90 1,0 0,67 1,13
3,2 х 16 27,00 19,00 10,90-12,90 1,0 0,67 1,15
3,2 х 18 27,00 21,00 12,90-14,90 1,0 0,67 1,25
4 х 6 27,00 9,50 1,00-2,10 1,50 1,0 1,63
4 х 8 27,00 11,50 2,10-4,10 1,50 1,0 1,67
4 х 10 27,00 13,50 4,10-6,10 1,50 1,0 1,71
4 х 12 27,00 15,50 6,10-8,10 1,50 1,0 1,82
4 х 14 27,00 17,50 8,10-10,10 1,50 1,0 1,98
4 х 16 27,00 19,50 10,10-12,10 1,50 1,0 2,12
4 х 18 27,00 21,50 12,10-14,10 1,50 1,0 2,10
4 х 21 27,00 24,50 14,10-17,10 1,50 1,0 2,25
4,8 х 6 27,00 10,00 0,50-1,30 2,20 1,40 2,45
4,8 х 8 27,00 12,00 1,30-3,30 2,20 1,40 2,58
4,8 х 10 27,00 14,00 3,30-5,30 2,20 1,40 2,74
4,8 х 12 27,00 16,00 5,30-7,30 2,20 1,40 2,78
4,8 х 14 27,00 18,00 7,30-9,30 2,20 1,40 3,04
4,8 х 16 27,00 19,00 10,30-11,30 2,20 1,40 3,22
4,8 х 18 27,00 22,00 11,30-13,30 2,20 1,40 3,30

Материал стержня: сталь С1018 оцинкованная

Материал заклепки: алюминий Mg1 или Mg5
