ФИЛЬТРУЮЩИЕ УСТРОЙСТВА ДЛЯ ВОДОНЕПРОНИЦАЕМЫХ ИЛИ СЛАБОПРОНИЦАЕМЫХ ГРУНТОВ

В случае если грунт плохо пропускает воду, конструкцию фильтра делают в виде трехслойного пирога: сверху — сеть оросительных труб, ниже - повторяющая ее контуры сеть дренажных труб, а между ними - фильтрующая песчано-гравийная начинка толщиной около 1 м.

Оросительная сеть распределяет сточные воды по всей площади фильтрующего слоя, дренажные трубы собирают отфильтрованные воды.

Конструктивно песчано-гравийные фильтры устраивают 1) в виде сети (коллектор с поперечными трубами), 2) в виде длинной траншеи. Выбор зависит от конфигурации площадей на участке.

Линейный песчано-гравийный фильтр устраивают в виде траншеи глубиной около 3 м и шириной 0,5 м. Дно траншеи должно быть ниже выпускного лотка септика или дозирующей камеры примерно на 1,5 м. На дно укладывают слой гравия или щебня фракции 15-30 мм. На гравийное основание укладывают дренажную трубу из асбоцементных или пластиковых труб диаметром 100 мм с боковыми водоприемными окнами. В асбоцементных трубах такие окна представляют собой пропилы 10-миллиметровой ширины глубиной 20 мм и с шагом 100 мм, а в пластмассовых - отверстия диаметром 10 мм с шагом 100 мм. Пропилы и отверстия располагаются в шахматном порядке (рис. 1).

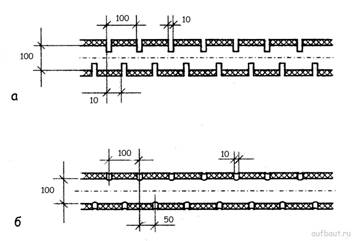

Конструкция окон в дренажных трубах

Рис. 1. Конструкция окон в дренажных трубах (размеры в мм): а - асбоцементная труба; б - пластиковая труба.

Дренажную трубу засыпают крупной фракцией щебня или гравия (15-30 мм), перекрывая верх трубы на 50 мм, сверху насыпают 100-миллиметровый слой средней фракции (5-15 мм), выше него слой мелкой фракции (2-5 мм) той же толщины (100 мм). Щебень засыпают слоем песка (крупно- и среднезернистого) толщиной около 1м. По песку укладывают еще один слой щебня или гравия крупной фракции (15-30 мм). На подготовленное основание укладывают оросительную трубу, устроенную так же как дренажная, но с окнами ориентированными вниз (см. рис. 4 а, б в статье "поля подземной фильтрации"). Трубу засыпают аналогичной засыпкой крупной фракции (50 мм над верхом трубы). Затем закрывают засыпку слоем рубероида или гидроизола и засыпают грунтом, установив предварительно вытяжные стояки (из 100-миллиметровой асбоцементной трубы, на высоту 0,5-0,7 м над землей и прикрытой флюгаркой), вытяжка должна быть установлена в начале дренажной и в конце оросительной труб (по ходу движения сточных вод).

Поперечный разрез фильтрующей траншеи показан на рис. 2.

Поперечный разрез фильтрующей траншеи

Рис. 2. Поперечный разрез фильтрующей траншеи (размеры в мм): 1 - дренажная труба; 2 - крупнозернистая засыпка; 3 - среднезернистая засыпка; 4 - мелкозернистая засыпка; 5 - слой песка; 6 - оросительная труба; 7 - крупнозернистая засыпка; 8 - гидроизоляция; 9 - грунт; 10 - вытяжной стояк.

Длина фильтрующей траншеи зависит от объема сточных вод и составляет 100 л/сутки на 1 метр трубы (для «серых» вод - 150 л/сутки), например, 5 м для расхода 0,5 м3/сутки (2-3 чел.) и 10 м для расхода 1 м3/сутки (4-5 чел.).
