ПРИНЦИПИАЛЬНАЯ СХЕМА КАНАЛИЗАЦИИ

Канализация состоит из следующих основных элементов: внутренних канализационных устройств здании, наружной внутриквартальной (дворовой) канализационной сети, наружной уличной канализационной сети, насосных станций и напорных трубопроводов, очистных сооружений и устройств для выпуска очищенных сточных вод в водоем.

Уличная канализационная сеть представляет собой систему подземных трубопроводов, принимающих сточные воды от внутриквартальных (дворовых) сетей и транспортирующих их к насосным станциям, очистным сооружениям и в водоем (рис.1).

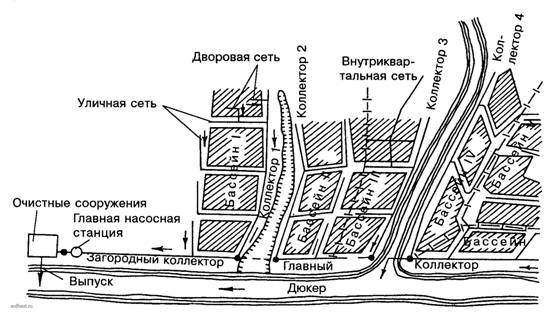

Схема канализаций населенного места

Рисунок 1. Схема канализаций населенного места

В зависимости от характера обслуживаемой территории городские уличные сети принимают сточные воды от внутриквартальных или дворовых сетей, а также от заводских сетей, проложенных на территории промышленного предприятия для приема сточных вод из цехов и зданий внутри предприятия. В некоторых случаях заводские сети присоединяют к специальной сети промышленной канализации.

Канализационные сети строят преимущественно самотечными. Для этого их прокладывают соответственно рельефу местности, разделяя всю канализуемую территорию населенного пункта на бассейны канализования. Бассейном канализования называют часть территории, ограниченную водоразделами.

Участки канализационной сети, собирающие сточные воды с одного или нескольких бассейнов канализования, называют коллекторами. Коллекторы крупных размеров часто называют каналами.

Коллекторы разделяют на следующие виды:

1) коллекторы бассейнов канализования, собирающие сточные воды с отдельных бассейнов;

2) главные коллекторы, принимающие и транспортирующие сточные воды двух и более коллекторов бассейнов канализования;

3) загородные коллекторы, отводящие сточные воды транзитом (без присоединений) за пределы объекта канализования к насосным станциям, очистным сооружениям или к месту выпуска в водоем.

Для осмотра, промывки и прочистки от засорения канализационной сети на ней устраивают смотровые колодцы. Для приема атмосферных сточных вод с проездов применяют дождеприемники, представляющие собой круглые или прямоугольные в плане колодцы с металлической решеткой сверху.

Пересечение коллекторов с реками, оврагами и железнодорожными дорогами выполняют путем устройства дюкеров, эстакад и др.

Коллекторы обычно трассируют по пониженным участкам местности для обеспечения прокладки присоединяемых к ним вышележащих участков уличной сети с минимальной глубиной. При большой глубине заложения коллекторов и отсутствии из-за этого возможности самотечного транспортирования сточных вод к очистным сооружениям или в водоем прибегают к устройству насосных станций перекачки, подающих воду к очистным сооружениям по напорным трубопроводам.

Очистными называют сооружения, предназначенные для очистки сточных вод и переработки их осадка. Способы очистки, состав и размеры очистных сооружений определяются расчетом в зависимости от характера и концентрации загрязнений сточных вод, мощности и самоочищающей способности водоема, наличия населенных мест и промышленных предприятий ниже по течению реки, а также от назначения водоема (для водоснабжения, купания, рыбоводства и других целей).

Очистные сооружения должны располагаться ниже по течению реки относительно населенного места или промышленного предприятия. Благодаря этому исключается опасность загрязнения водоема в пределах канализуемого объекта.

После очистки сточные воды через специальные устройства, называемые выпусками, сбрасываются в водоем.

Важнейшим этапом проектирования канализации является составление схемы канализации. Схемой канализации называется план канализуемого объекта с нанесенными на нем элементами канализации (сетями, насосными станциями, очистными сооружениями и др.). На рис. 2 представлен эскиз часто встречающейся на практике схемы канализации населенного места. Решение схемы канализации зависит от многих факторов: конфигурации и размера канализуемого объекта, расположения водоемов относительно его, рельефа местности, грунтовых условий, мощности водоемов, экономических и санитарных соображений, системы канализации и др. Многообразие факторов не позволяет дать каких-либо общих определенных рецептов составления схемы.

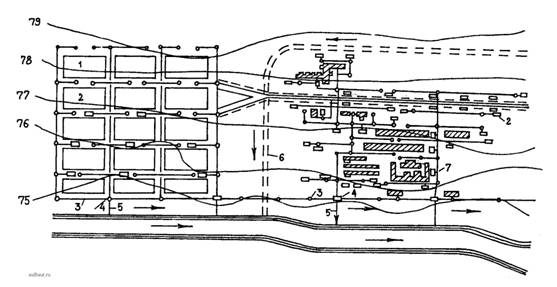

Схема общесплавной системы канализации

Рисунок 2. Схема общесплавной системы канализации: 1 - уличная сеть; 2 - дождеприемники; 3 - главный коллектор; 4 - ливнеспуск; 5 - ливнеотвод; 6 - нагорная канава; 7 - заводская сеть
