СИСТЕМЫ КАНАЛИЗАЦИИ

Различие в характере и концентрации загрязнений отдельных видов сточных вод требует различных методов их очистки. В связи с этим возникает необходимость транспортирования отдельных видов сточных вод по самостоятельным трубопроводам. В зависимости оттого, как отводятся отдельные виды сточных вод - совместно или раздельно, системы канализации разделяют на общесплавные, раздельные (полные или неполные) и полураздельные.

Общесплавной называется такая система канализации, у которой все виды сточных вод отводятся к очистным сооружениям или в водоем по единой канализационной сети. Так как в период сильных дождей расход сточных вод, следующих на очистные сооружения, очень велик и в то же время концентрация загрязнений их мала, часть смеси сточных вод сбрасывается в водоем без очистки через специальные устройства - ливнеспуски, располагаемые обычно на главном коллекторе вблизи водоема (рис. 1). Величина сбрасываемого расхода определяется мощностью водоема, а также санитарными и экономическими соображениями.

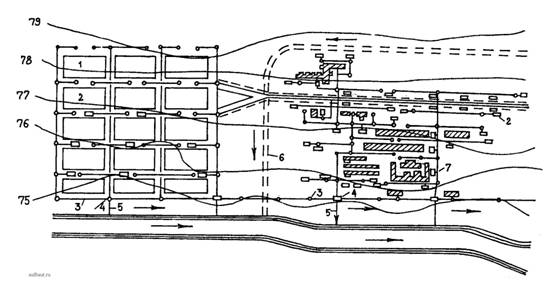

Рисунок 1. Схема общесплавной системы канализации: 1 - уличная сеть; 2 - дождеприемники; 3 - главный коллектор; 4 - ливнеспуск; 5 - ливнеотвод; 6 - нагорная канава; 7 - заводская сеть

Раздельной называется такая система канализации, у которой отдельные виды сточных вод, содержащих загрязнения различного характера, отводятся по самостоятельным канализационным сетям. При полной раздельной системе канализации (рис. 2) устраивается не менее двух сетей. Сеть для отвода бытовых сточных вод называется бытовой. Сеть для отвода атмосферных сточных вод называется дождевой или водосточной. Единая сеть для отвода атмосферных и условно-чистых производственных сточных вод называется производственно-дождевой.

Рисунок 2. Схема полной раздельной системы канализации: 1 - бытовая сеть; 2 - производственно-дождевая сеть; 3 - напорные трубопроводы; 4 - выпуск очищенных бытовых и производственных сточных вод; 5 - выпуски атмосферных и условно-чистых производственных сточных вод; 6 - граница города; ГНС - главная насосная станция; ОС - очистные сооружения; ПП - промышленное предприятие

Производственные сточные воды, загрязнения которых аналогичны загрязнениям бытовых сточных вод, сплавляются по бытовой сети. Если характер загрязнений производственных сточных вод таков, что совместная очистка их с бытовыми сточными водами невозможна, они отводятся по самостоятельным сетям. В случае если отдельные цехи промышленных предприятий дают сточные воды с загрязнениями, требующими разных методов очистки, для каждого из цехов устраивается своя канализационная сеть. Неполная раздельная система канализации обычно является промежуточной стадией строительства полной раздельной системы канализации. При неполной раздельной системе дождевая сеть не устраивается. Атмосферные сточные воды стекают в водоемы полоткам, кюветам и канавам.

Полураздельной (рис.3а) называется такая система канализации, у которой в местах пересечения самостоятельных канализационных сетей для отвода различных видов сточных вод имеются водосбросные камеры, позволяющие перепускать наиболее загрязненные дождевые воды при малых расходах в бытовую сеть и отводить их по единому коллектору на очистные сооружения, а при ливнях сбрасывать сравнительно чистые дождевые воды непосредственно в водоем. Схематический чертеж водосбросной камеры представлен на рис. 3б.

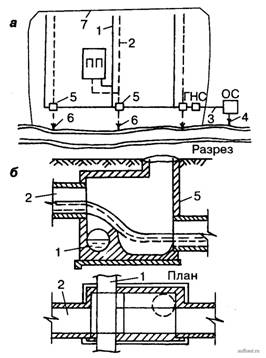

Рисунок 3. Полураздельная система канализации: а - схема системы; б - водосбросная камера; 1 - бытовая сеть; 2 - производственно-дождевая сеть; 3 - напорные трубопроводы; 4 - выпуск очищенных сточных вод; 5 - водосбросные камеры; 6 - ливнеотводы; 7 - граница города; ГНС - главная насосная станция; ОС - очистные сооружения; ПП - промышленное предприятие.

Каждая из систем канализации имеет свои достоинства и недостатки.

Протяженность сети общесплавной системы канализации на 30-40% меньше протяженности двух самостоятельных сетей полной раздельной системы канализации. Однако затраты на строительство насосных станций и очистных сооружений при общесплавной системе больше, чем при полной раздельной системе. Строительство общесплавных систем канализации целесообразно в случаях, когда требуется очистка сточных вод только от грубых механических примесей, и возможно при наличии мощных водоемов.

Полураздельная система канализации благодаря сбросу атмосферных вод непосредственно в водоем только при сильных дождях и отводе сравнительно загрязненных атмосферных вод при малом расходе на очистные сооружения с точки зрения санитарного благополучия населенных мест имеет определенные преимущества. Однако вследствие высокой стоимости она не получила широкого распространения. Выбор той или иной системы канализации должен приводиться с учетом всех конкретных условий проектирования, включая как санитарные, так и технико-экономические соображения.

В нашей стране наибольшее распространение получила полная раздельная система канализации. Для промышленных предприятий применяют общесплавные или раздельные системы канализации.

На рис. 4 показана схема раздельной системы канализации с местными очистными сооружениями. Местные очистные сооружения необходимы для предварительной очистки сточных вод, смешение которых с другими производственными или бытовыми сточными водами недопустимо. Предварительной очистке должны подвергаться сточные воды:

а) содержащие токсические вещества, кислоты и щелочи в больших концентрациях или другие загрязнения, которые могут привести к разрушению труб и сооружений или нарушить работу основных очистных сооружений;

б) из которых возможно выделение нерастворимых загрязнений, ядовитых или взрывоопасных газов и паров, могущих вызвать аварии на канализационной сети;

в) при смешении которых с другими сточными водами могут образовываться вещества, указанные в пп. «а» и «б».

Рисунок 4. Схема раздельной системы канализации с местными очистными установками: 1 - атмосферные сточные воды; 2 - бытовые сточные воды; 3 - производственные сточные воды; 4 - дождевая сеть; 5 - сеть условно-чистых вод; 6 - бытовая и производственная сеть; МОС - местные очистные сооружения; ОС - очистные сооружения

На рис. 5 показана схема полной раздельной системы канализации с частичным использованием очищенных сточных вод для оборотного водоснабжения и раздельной очисткой бытовых и производственных вод. Раздельная очистка сточных вод обусловливается в основном разными методами их очистки.

Рисунок 5. Схема полной раздельной системы канализации с использованием производственных сточных вод для оборотного водоснабжения: 1- атмосферные сточные воды; 2 - бытовые сточные воды; 3 - производственные сточные воды; 4 - дождевая сеть; 5 - бытовая сеть; 6 - сеть загрязненных производственных вод; 7 - сеть производственных сточных вод, используемых для оборотного водоснабжения; ОС - очистные сооружения; НС - насосная станция; МОС – местные очистные или охладительные сооружения

Большое разнообразие производственных сточных вод и их сочетаний не позволяет классифицировать и описать возможные схемы раздельных систем канализации промышленных предприятий. Выбор системы и схемы канализации должен производиться на основе тщательного изучения состава и свойств сточных вод, их количества и местных условий проектирования (наличия и пропускной способности канализации населенного места, мощности водоема и необходимой степени очистки сточных вод).
