Расчет теплопотерь через неутепленный пол на грунте

Обычно теплопотери пола в сравнении с аналогичными показателями других ограждающих конструкций здания (наружные стены, оконные и дверные проемы) априори принимаются незначительными и учитываются в расчетах систем отопления в упрощенном виде. В основу таких расчетов закладывается упрощенная система учетных и поправочных коэффициентов сопротивления теплопередаче различных строительных материалов.

Если учесть, что теоретическое обоснование и методика расчета теплопотерь грунтового пола была разработана достаточно давно (т.е. с большим проектным запасом), можно смело говорить о практической применимости этих эмпирических подходов в современных условиях. Коэффициенты теплопроводности и теплопередачи различных строительных материалов, утеплителей и напольных покрытий хорошо известны, а других физических характеристик для расчета теплопотерь через пол не требуется. По своим теплотехническим характеристикам полы принято разделять на утепленные и неутепленные, конструктивно – полы на грунте и лагах.

Расчет теплопотерь через неутепленный пол на грунте основывается на общей формуле оценки потерь теплоты через ограждающие конструкции здания:

где Q – основные и дополнительные теплопотери, Вт;

А – суммарная площадь ограждающей конструкции, м2;

, – температура внутри помещения и наружного воздуха, оС;

β - доля дополнительных теплопотерь в суммарных;

n – поправочный коэффициент, значение которого определяется местоположением ограждающей конструкции;

– сопротивление теплопередаче, м2 •°С/Вт.

Заметим, что в случае однородного однослойного перекрытия пола сопротивление теплопередаче Rо обратно пропорционально коэффициенту теплопередачи материала неутепленного пола на грунте.

При расчете теплопотерь через неутепленный пол применяется упрощенный подход, при котором величина (1+ β) n = 1. Теплопотери через пол принято производить методом зонирования площади теплопередачи. Это связано с естественной неоднородностью температурных полей грунта под перекрытием.

Теплопотери неутепленного пола определяются отдельно для каждой двухметровой зоны, нумерация которых начинается от наружной стены здания. Всего таких полос шириной 2 м принято учитывать четыре, считая температуру грунта в каждой зоне постоянной. Четвертая зона включает в себя всю поверхность неутепленного пола в границах первых трех полос. Сопротивление теплопередаче принимается: для 1-ой зоны R1=2,1; для 2-ой R2=4,3; соответственно для третьей и четвертой R3=8,6, R4=14,2 м2*оС/Вт.

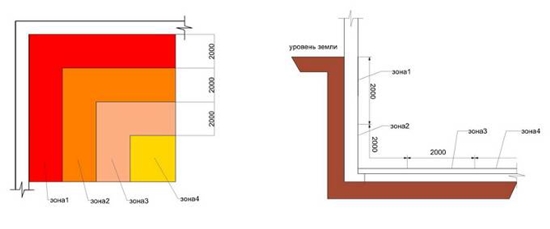

Рис.1. Зонирование поверхности пола на грунте и примыкающих заглубленных стен при расчете теполопотерь

В случае заглубленных помещений с грунтовым основанием пола: площадь первой зоны, примыкающей к стеновой поверхности, учитывается в расчетах дважды. Это вполне объяснимо, так как теплопотери пола суммируются с потерями тепла в примыкающих к нему вертикальных ограждающих конструкциях здания.

Расчет теплопотерь через пол производится для каждой зоны отдельно, а полученные результаты суммируются и используются для теплотехнического обоснования проекта здания. Расчет для температурных зон наружных стен заглубленных помещений производиться по формулам, аналогичным приведенным выше.

В расчетах теплопотерь через утепленный пол (а таковым он считается, если в его конструкции есть слои материала с теплопроводностью менее 1,2 Вт/(м • °С)) величина сопротивления теплопередачи неутепленного пола на грунте увеличивается в каждом случае на сопротивление теплопередаче утепляющего слоя:

Rу.с = δу.с / λу.с,

где δу.с – толщина утепляющего слоя, м; λу.с – теплопроводность материала утепляющего слоя,  Вт/(м •°С).
