Справочник строителя | Крепеж для сантехники

Хомут для труб

Назначение

Крепление сантехнических труб и отопительных систем.

Материалы

Корпус хомута - гальваническая оцинкованная сталь, прокладка - резина.

Особенности конструкции

Хомут имеет фиксирующий затвор с винтом, гайку с метрической резьбой различного диаметра и резиновую звукоизоляционную прокладку.

Варианты

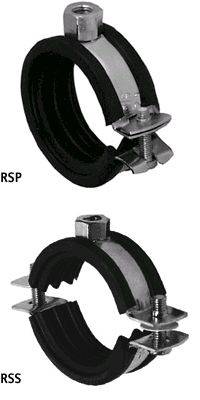

Может иметь один (RSP) или два затвора (RSS).

Свойства

Звукоизоляционная прокладка из EPDM\ SBR выдерживает температуру от-50° до +110° С и относится к классу В2 (согласно классификации по пожароопасным признакам).

Монтаж

Закрепить хомут на шпильке с метрической резьбой. Вложить в него трубу. Закрыть хомут. При необходимости закрутить винт фиксирующего затвора до упора.

Технические характеристики
Ассортимент
Обозначение
Артикул
D диапазон зажима мм
Номинальная величина дюйм/мм
SxB Толщина х ширина хомута мм
M Размер резьбы
шт, в упаковке

RSS 1/4

34755

12 - 16

1/4

1,0 x 20

M8

100

RSS 3/8

34756

17 - 19

3/8

1,0 x 20

M8

100

RSS 1/2

34757

20 - 23

1/2

1,0 x 20

M8

100

RSS 3/4

34758

25 - 30

3/4

1,0 x 20

M8

100

RSS 1

34759

31 - 38

1

1,0 x 20

M8

100

RSS 1 1/4

34760

40 - 46

1 1/4

1,0 x 20

M8

100

RSS 1 1/2

34761

48 - 53

1 1/2

1,0 x 20

M8

50

RSS 59

34762

54 - 59

- / 57

1,0 x 20

M8 / M10

50

RSS 2

34763

60 - 64

2

1,0 x 20

M8 / M10

50

RSS 71

34764

67 - 71

- / 70

1,5 x 25

M8 / M10

50

RSS 2 1/2

34765

72 - 78

2 1/2

1,5 x 25

M8 / M10

50

RSS 86

34766

81 - 86

- / 83

1,5 x 25

M8 / M10

50

RSS 3

34767

87 - 92

3

1,5 x 25

M8 / M10

50

RSS 4

34768

102 - 116

4

2,0 x 25

M8 / M10

50

RSS 130

34769

124 - 130

- / 125

2,0 x 25

M8 / M10

50

RSS 5

34770

132 - 141

5

2,0 x 25

M8 / M10

50

RSS 6

34771

159 - 168

6

2,0 x 25

M8 / M10

50

RSS 219

34772

210 - 219

- / 210

2,0 x 25

M8 / M10

50
