ВВОДЫ И ВОДОМЕРНЫЕ УЗЛЫ

Ввод должен обеспечивать подачу воды в систему водоснабжения здания при минимальных затратах на монтаж и эксплуатацию. Он состоит из устройства для присоединения к наружной сети и трубопровода.

Ввод в водомерный узел

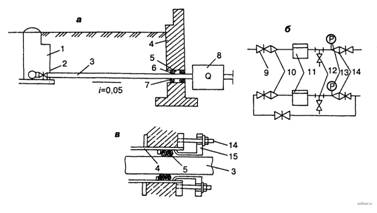

Рисунок 1. Ввод в водомерный узел: 1 - колодец наружной сети; 2 - устройство для присоединения к сети; 3 - труба ввода; 4 - фундамент; 5 - сальниковая набивка; 6 - мятая глина; 7 - цементная стяжка; 8 - водомерный узел; 9 - задвижки; 10 - переход; 11 - водосчетчик; 12 - контрольно-спусковой кран; 13 - манометр; 14 - стяжной болт; 15 - нажимной фланец

Трубопровод ввода прокладывают в земле из чугунных или асбестоцементных труб. При диаметре ввода менее 50 мм допускается применять стальные трубы, покрытые битумной изоляцией, а для хозяйственно-питьевого водопровода - оцинкованные трубы.

Для предохранения трубопроводов от повреждения при осадке здания, при тепловых расширениях трубопровода между трубой и фундаментом здания должен быть зазор не менее 0,2 м. В этот зазор устанавливают сальник, который предохраняет попадание грунта и грунтовых вод в подвальное помещение здания.

Ввод желательно делать в ту часть здания, где сосредоточено большое количество водоразборной арматуры. При равномерном распределении санитарно-технических приборов в здании предпочтительным является ввод в среднюю часть здания.

Ввод прокладывают на расстоянии не менее 1,5 м от угла здания и несущих колонн.

Глубина заложения труб, считая до низа, назначается из условия промерзания

Глубина заложения труб

где hnpoм - глубина промерзания грунта в данной местности, определяется по СНиП.

Минимальная глубина, равная 0,7 м до верха трубы, назначается из условий защиты трубопровода от механических повреждений наземным транспортом.

Внутри здания, после первой капитальной стены, устанавливается водомерный узел, в котором монтируется счетчик воды и устройство для его отключения и проверки. Он оборудуется двумя задвижками или вентилями, переходами, если водосчетчик меньшего диаметра, чем трубопровод ввода; тройником с контрольно-спусковым краном, через который отбирается вода при проверке счетчика. Для точности показаний до и после счетчика должны быть прямые участки трубопроводов длиной не менее 0,2 м при диаметре счетчика 15-40 мм и длиной 0,7-1 м при большем диаметре. После счетчика предусматривается штуцер для подключения манометра. Простые водомерные узлы устраивают в зданиях, где возможен перерыв в подаче воды. В системах, не допускающих перерыва в подаче воды, водомерный узел дополнительно оборудуется обводной линией, по которой вода подается в здание во время ремонта водомера и при пожаре. На обводной линии устанавливают задвижку, опломбированную в закрытом состоянии.

Водомерный узел должен иметь минимальное гидравлическое сопротивление, поэтому следует избегать установки лишних фасонных частей и деталей.

Для удобства снятия показаний ось счетчика воды устанавливают на высоте 0,3-1 м от пола. Крыльчатые счетчики воды, на точность работы которых влияет положение счетчика, устанавливают по уровню горизонтально. Турбинные счетчики можно монтировать в любом положении, при вертикальной установке вода должна подаваться снизу вверх.
