ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Номинальные размеры рамочных элементов, сечений брусков, расположения оконных приборов, петель и функциональных отверстий устанавливают в рабочих чертежах на изготовление изделий.

Конструкция оконных блоков предусматривает распашное, подвесное, откидное и поворотно-откидное открывание створчатых элементов.

Размеры открывающихся створок и дверных полотен, не должны быть более:

створки:

по ширине

1200 мм

по высоте

1800 мм

дверные полотна:

по ширине

900 мм

по высоте

2300 мм

Масса открывающихся элементов изделий не должна превышать 80 кг (расчетный показатель).

В случае изготовления изделий со створками (полотнами) большей массы и размеров следует подтверждать их применение прочностными расчетами или лабораторными испытаниями.

Наибольшие размеры створчатых элементов оконных блоков конкретных типов в зависимости от моментов сопротивления сечения брусков, схемы открывания, применяемых петель, ветровых нагрузок, веса элементов остекления должны быть приведены в конструкторской документации предприятия-изготовителя.

Угловые и срединные соединения рамочных элементов должны быть выполнены, как правило, на двойные или тройные прямые шипы на клее.

Допускаются другие конструкции угловых соединений, не снижающие установленных требований к прочности и долговечности угловых соединений. Конструктивные параметры угловых и срединных соединений устанавливают в конструкторской документации.

В случаях, когда изделия предназначены для применения внутри помещений или в неотапливаемых помещениях, допускается остекление изделий листовым стеклом.

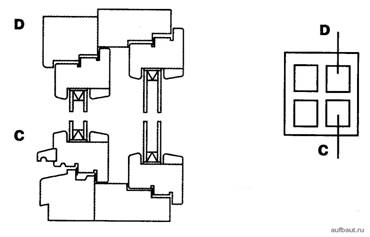

Конструктивное решение узлов оконных блоков раздельной конструкции с однокамерными стеклопакетами

Рисунок 1. Конструктивное решение узлов оконных блоков раздельной конструкции с однокамерными стеклопакетами (ГОСТ 24700-99)
сечение С - нижний притвор;
сечение D - верхний притвор

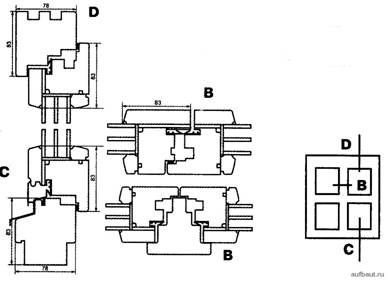

Конструктивное решение оконного блока

Рисунок 2. Конструктивное решение оконного блока (ГОСТ 24700-99)
сечение В - горизонтальный серединный притвор;
сечение С - нижний притвор;
сечение D - верхний притвор

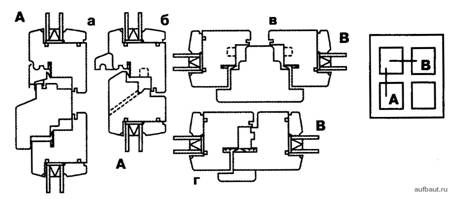

Конструктивные решения узлов притворов оконных блоков

Рисунок 3. Конструктивные решения узлов притворов оконных блоков (ГОСТ 24700-99)
а - горизонтальный импостный притвор (сечение А);
б - горизонтальный безимпостный притвор (сечение А);
в - вертикальный импостный притвор (сечение В);
г - вертикальный безимпостный притвор (сечение В)

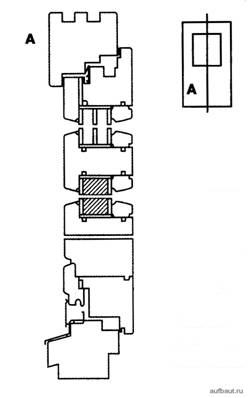

Конструктивное решение балконного дверного блока

Рисунок 4. Конструктивное решение балконного дверного блока (ГОСТ 24700-99)

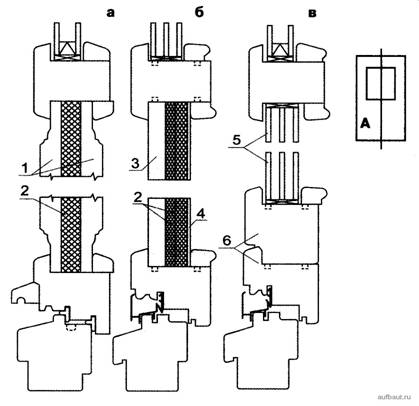

Конструктивные решения филенок дверных полотен

Рисунок 5. Конструктивные решения филенок дверных полотен (ГОСТ 24700-99)
а - фигарейная филенка;
б - филенка комбинированной конструкции;
в - светопрозрачное заполнение;
1 - деревянные полуфиленки;
2 - теплоизоляционный материал;
3 - деревянная обшивка;
4 -листовой материал (например, твердая ДВП по ГО1
5 - стеклопакет;
6 - бруски усиленной обвязки полотна;
сечение А - вертикальный притвор

Отделка оконных блоков должна производиться:

-защитно-декоративными составами;

атмосферостойкими эмалями (красками, лаками) с предварительной обработкой биозащитными составами;

атмосферостойкими эмалями (красками, лаками), обладающими биозащитным эффектом.

Наружные лицевые поверхности изделий могут быть облицованы ПВХ-профилями или профилями из алюминиевых сплавов с защитно-декоративным анодно-окисным или полимерным покрытием. Деревянные элементы изделий до установки облицовочных профилей должны быть окончательно отделаны.

Изделия должны выдерживать эксплуатационные нагрузки, включая ветровую нагрузку по действующим строительным нормам.

Полимерные материалы и детали изделий должны иметь гигиенические заключения, оформленные в установленном порядке.
