ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Конструкция оконных блоков предусматривает распашное открывание створчатых элементов. Допускается при использовании специальных оконных приборов изготавливать изделия с откидным и поворотно-откидным открыванием створок.

В оконных блоках спаренной конструкции наружные створки навешивают на внутренние с применением различных типов петель. Наружные и внутренние створки дополнительно скрепляют между собой посредством фиксированных соединительных элементов (винты, защелки, завертки), запорные приборы и ручки устанавливают на внутренних створках.

В оконных блоках раздельной конструкции запорные приборы и ручки устанавливают на наружных и внутренних створках. Допускается применение съемных ручек, а также соединение внутренних и наружных створок посредством подвижных соединителей створок (при этом ручки и запорные приборы устанавливают только на внутренних створках).

Размеры открывающихся створок и дверных полотен не должны быть более:

створки:

по ширине

1200 мм

по высоте

1800 мм

дверные полотна:

по ширине

900 мм

по высоте

2300 мм

Масса открывающихся элементов изделий не должна превышать 80 кг (расчетный показатель). В случае изготовления изделий со створками (полотнами) большей массы и размеров следует подтверждать их применение прочностными расчетами или лабораторными испытаниями.

Конструкция оконных блоков предусматривает остекление:

наружной створки - листовое стекло;

внутренней створки - однокамерный или двухкамерный стеклопакет.

Для установки наружного стекла рекомендуется применять:

с наружной стороны - водостойкий силиконовый герметик;

с внутренней стороны - водостойкий герметик или уплотняющую прокладку (из эластомерных материалов по ГОСТ 30778, бутиловую самоклеющуюся прокладку или другие материалы по НД).

Для установки стеклопакета применяют любой из выше приведенных материалов.

Угловые и срединные соединения рамочных элементов должны быть выполнены, как правило, на двойные или тройные прямые шипы на клее.

Отделка оконных блоков должна производиться:

атмосферостойкими эмалями, красками, лаками с предварительной обработкой биозащитными составами;

атмосферостойкими эмалями, красками, лаками, обладающими биозащитным эффектом;

защитно-декоративными составами.

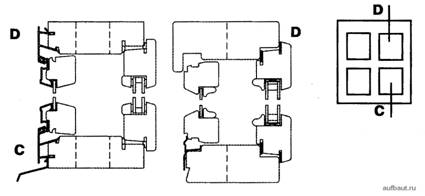

Рисунок 1. Оконные блоки спаренной конструкции (основной и нижний притворы) (ГОСТ 24699-2002)
сечение С - нижний притвор;
сечение D - верхний притвор
1 - оконный блок с распашным открыванием створок (внутренняя створка остеклена однокамерным стеклопакетом, два контура прокладок в наружной и внутренней створках, алюминиевый дождезащитный профиль с термовставкой).
2 - оконный блок с поворотно-откидным открыванием створок (внутренняя створка остеклена двухкамерным стеклопакетом, два контура прокладок во внутренней створке и коробке с алюминиевым дождезащитным профилем).

Импостные и безимпостные притворы оконных блоков спаренной конструкции распашного открывания

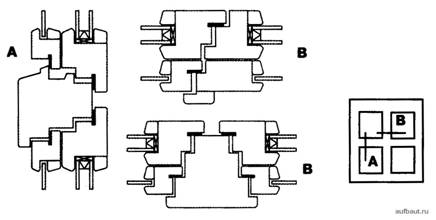

Рисунок 2. Импостные и безимпостные притворы оконных блоков спаренной конструкции распашного открывания (ГОСТ 24699-2002)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный серединный притвор

Импостные и безимпостные притворы оконных блоков спаренной конструкции поворотно-откидного открывания

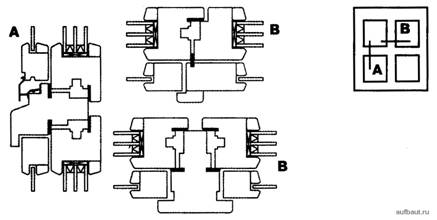

Рисунок 3. Импостные и безимпостные притворы оконных блоков спаренной конструкции поворотно-откидного открывания (ГОСТ 24699-2002)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный серединный притвор

Оконные блоки раздельной конструкции (основной и нижний притворы)

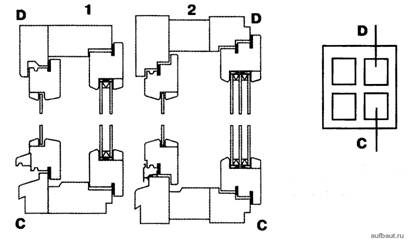

Рисунок 4. Оконные блоки раздельной конструкции (основной и нижний притворы) (ГОСТ 24699-2002)
сечение С – нижний притвор;
сечение D – верхний притвор
1 - оконный блок с остеклением «стекло + однокамерный стеклопакет» с двумя контурами прокладок в наружной и внутренней створках с деревянным отливом.
2 - оконный блок с остеклением «стекло + двухкамерный стеклопакет» с тремя контурами прокладок в наружной и внутренней створках с алюминиевым дождезащитным профилем (отливом).

Импостные и безимпостные притворы оконных блоков раздельной конструкции с безнаплавной наружной створкой

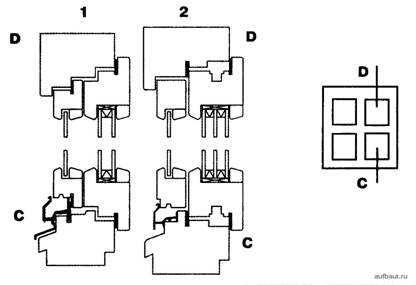

Рисунок 5. Импостные и безимпостные притворы оконных блоков раздельной конструкции с безнаплавной наружной створкой (основной и нижний притворы) (ГОСТ 24699-2002)
сечение С – нижний притвор;
сечение D – верхний притвор

Импостные и безимпостные притворы оконных блоков раздельной конструкции

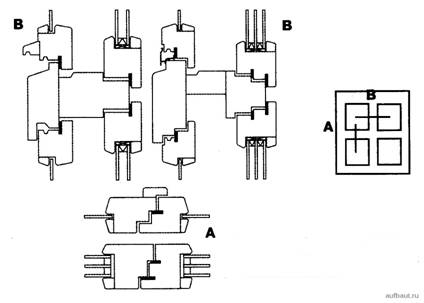

Рисунок 6. Импостные и безимпостные притворы оконных блоков раздельной конструкции (ГОСТ 24699-2002)
сечение А - вертикальный серединный притвор;
сечение В - горизонтальный серединный притвор

Наружные лицевые поверхности изделий могут быть облицованы поливинилхлоридными профилями или профилями из алюминиевых сплавов с защитно-декоративным анодно-окисным или полимерным покрытием. Поверхности деревянных элементов под облицовочными профилями должны быть отделаны или антисептированы.
