На каждый день | Cталь

СТАЛИ НИЗКОЛЕГИРОВАННЫЕ И ВЫСОКОЙ ПРОЧНОСТИ

Марки и общие технические требования к низколегированным сталям предусмотрены ГОСТ 5058-65*. Этот ГОСТ распространяется на листовую широкополосную (универсальную), сортовую и фасонную низколегированную сталь, применяемую в строительстве и машиностроении.

Химический состав и механические свойства стали в состоянии поставки класса С 46/34 приведены в табл. 1 и 2, класса С 52/40 - в табл. 3.

На рис. 1 указаны потери от коррозии некоторых низколегированных сталей.

Потери от коррозии низколегированной стали в атмосфере

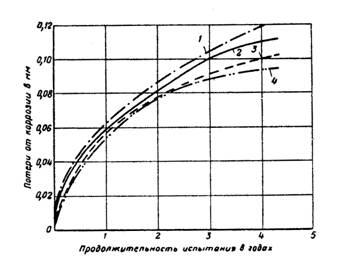

Рисунок 1. Потери от коррозии низколегированной стали в атмосфере: 1 - сталь 15ХСНД; 2 - сталь 10ХНДП; 3 - сталь 12ХГ; 4 - сталь медефосфористая

Таблица 1. Нормы химического состава для низколегированной стали (по ГОСТ 5058-65*)

Марка стали	Химический состав в %
	С	Si	Мn	Сr	Ni		Сu
	С	Si	Мn	Сr	не более
А. Сталь для металлических конструкций
14Г	0,12-0,18	0,17-0,37	0,7-1	0,3	0,3	0,3
19Г	0,16-0,22	0,17-0,37	0,8-1,15	0,3	0,3	0,3
09Г2	≤0,12	0,17-0,37	1,4-1,8	0,3	0,3	0,3
14Г2	0,12-0,18	0,17-0,37	1,2-1,6	0,3	0,3	0,3
18Г2	0,14-0,2	0,25-0,55	1,2-1,6	0,3	0,3	0,3
12ГС	0,09-0,15	0,5-0,8	0,8-1,2	0,3	0,3	0,3
16ГС	0,12-0,18	0,4-0,7	0,9-1,2	0,3	0,3	0,3
17ГС	0,14-0,2	0,4-0,6	1-1,4	0.3	0,3	0,3
09Г2С	≤0,12	0,5-0,8	1,3-1,7	0,3	0,3	0.3
10Г2С1	≤0,12	0,9-1,2	1,3-1,65	0,3	0,3	0,3
15ГФ	0,12-0,18	0,17-0,37	0,9-1,2	0,3	0,3	0,3 (ванадий 0,05-0,1)
14ХГС	0,11-0,16	0,4-0,7	0,9-1,3	0,5-0,8	0,3	0,3
15ХСНД	0,12-0,18	0,4-0,7	0,4-0,7	0,6-0,9	0,3-0,6	0,2-0,4
10ХСНД	≤0,12	0,8-1,1	0,5-0,8	0,6-0,9	0,5-0,8	0,4-0,65
Б. Сталь для армирования железобетонных конструкции
35ГС	0,3-0,37	0,6-0,9	0,8-1,2	0,3	0,3	0,3
18Г2	0,14-0,23	0,6-0,9	1,2-1,6	0,3	0,3	0,3
25Г2С	0,2-0,29	0,6-0,9	1,2-1,6	0,3	0,3	0,3
20ХГ2Ц	0,19-0,26	0,4-0,7	1,5-1,9	0,9-1,2	0,3	0,3 (цирконий 0,07-0,14)
80GС	0,74-0,82	0,6-1	0,5-0,8	0,3	0,3	0,3
В обозначении марок стали двузначные цифры слева указывают приблизительное содержание углерода в сотых долях процента. Буквы обозначают: Г - марганец, С - кремний, X - хром, Н - никель, Д - медь, Ц -цирконий, Ф - ванадий; цифры после букв указывают приблизительное процентное содержание соответствующего элемента в целых единицах.

Таблица 2. Механические свойства низколегированной стали (ГОСТ 5058-65*)

Марка стали	Толщина проката в мм	Механические свойства							Испытание на загиб в холодном состоянии: С - толщина оправки; а - толщина проката; d - диаметр стержня
		при растяжении			Ударная вязкость a_k в кГ/см²при температуре °С
		временное сопротивление разрыву σ_в в кГ/мм²	предел текучести σ_т в кГ/мм²	относительное удлинение δ₅ в %	Ударная вязкость a_k в кГ/см²при температуре °С
		временное сопротивление разрыву σ_в в кГ/мм²	предел текучести σ_т в кГ/мм²	относительное удлинение δ₅ в %	+20	-40		-70
		не менее
А. Сталь для металлических конструкций
14Г	4-10	46	29	21	-		3,5	-	180° С=2а
19Г	4-10	48	32	22	-		3,5	-	180° С=2а
09Г2	4-20	45	31	21	-		3	-	180° С=2а
09Г2	21-32	45	30	21	-		4	-	-
14Г2	4-10	47	34	21	-		3,5	-	180° С=2а
14Г2	11-32	46	33	21	-		3	-	-
18Г2	8-10	52	36	21	-		4	-	180° С=2а
12ГС	4-10	47	32	26	-		-	-	180° С=2а
16ГС	4-10	50	33	21	-		4	3	180° С=2а
	11-20	49	32	21	6		3	2,5	-
	21-32	48	30	21	6		3	2,5	-
	33-60	47	29	21	6		3	2,5	-
	Свыше 60
	до 160	46	28	21	6		3	2,5	-
17ГС	4-10	52	35	23	-		4,5	-	180° С=2а
17ГС	11-20	50	34	23	-		3,5	-	-
09Г2С	4-10	50	35	21	-		4	3,5	180° С=2а
	11-20	48	33	21	6		3,5	3	-
	21-32	47	31	21	6		3,5	3	-
	33-60	46	29	21	6		3,5	3	-
	61-80	45	28	21	6		3,5	3	-
	Свыше 80
	до 160	44	27	21	6		3,5	3	-
10Г2С1	4-10	52	38	21	-		4	3	180° С=2а
	11-20	51	36	21	6		3	2,5	-
	21-32	50	35	21	6		3	2,5	-
	33-60	48	34	21	6		3	2,5	-
	Свыше 60
	до 160	46	32	21	6		3	2,5	-
15ГФ	4-10	52	38	21	-		4	-	180° С=2а
	11-20	52	36	21	-		3	-	-
	21-32	48	34	21	-		3	-	-
14ХГС	4-10	50	35	22	-		4	-	180° С=2а
15ХСНД	4-32	50	35	21	-		3	3	180° С=2а
10ХСНД	4-10	54	40	19	-		5	-	180° С=2а
	11-15	54	40	19	-		4	3	180° С=2а
	16-32	54	40	19	-		5	3	180° С=2а
	33-40	52	40	19	-		5	3	-
Б. Сталь для армирования железобетонных конструкций
35ГС	6-40	60	40	14	-		-	-	90° C=3d
18Г2С	6-9	60	40	14	-		-	-	90° C=3d
18Г2С	40-90	50	30	14	-		-	-	-
25Г2С	6-10	60	40	14	-		-	-	90° C=3d
20ХГ2Ц	10-32	90	60	6	-		-	-	45° C=5d
80С	10-18	90	60	6	-		-	-	45° C=5d

Таблица 3. Механические свойства сталей классов С 52/40, С 60/45, С 70/60, С 85/75

Класс стали (условное обозначение)	Марка стали	Вид проката	ГОСТ или ТУ	Толщина проката в мм	Механические свойства			Ударная вязкость a_k в кГм/см²при температуре испытания в °С		Состояние поставки
					предел текучести σ_т в кГ/мм²	временное сопротивление разрыву σ_в в кГ/мм²	относительное удлинение σ₅ в %
					предел текучести σ_т в кГ/мм²	временное сопротивление разрыву σ_в в кГ/мм²	относительное удлинение σ₅ в %	-40	-60
					не мене
Сталь повышенной прочности
С 52/40	15Г2СФ	Листовая		4-32	40	55	18	з	-	Горячекатаная
	10Г2СТ	Листовая		4-32	40	54	19	5	-	Термообработанная (закалка + отпуск)
	10ХСНД	Листовая, сортовая, фасонная, широкополосная (универсальная)	ГОСТ 5058-65*	4-40	40	52	19	5	3 (-70°)	Горячекатаная
	14Г2	Листовая, широкополосная		4-50	40	55	19	4	3	Термообработанная
Сталь высокой прочности
С 60/45	16Г2АФ	Листовая, широкополосная	ЧМТУ 1-45-67	4-60	45	60	20	4	3	Термообработанная
	15Г2АФпс	Листовая, широкополосная	ЧМТУ 1-45-67	4-60	45	60	20	4	3	Термообработанная
	15ХСНД	Листовая	ГОСТ 5058-65*	10-32	50	60	17	4	3 (-70°)	Термообработанная (закалка + отпуск)
	15ХГ2СФР	Листовая		4-20	50	65	15	3	-	Горячекатаная
	15Г2СФ	Листовая		8-32	50	60	17	5	-	Термообработанная (закалка + отпуск)
С 70/60	14ГСМФР	Листовая	ЧМТУ 1-45-67	4-40	60	70	12	3	-	Нормализованная
С 70/60	12ХГ2СФМР	Листовая		4-20	60	80	13	3	-	Горячекатаная
С 85/75	15ХГ2СФМР	Листовая		8-32	70	85	12	4	-	Термообработанная (закалка + отпуск)
Примечание. Клаcс стали с буквой Р означает, что сталь разупрочняется при сварке.

Механические свойства сталей высокой прочности (классов С 60/45 - С 85/75) даны в табл. 3.

За нормативное сопротивление низколегированных сталей и сталей высокой прочности принимается меньшая из двух величин: наименьший предел текучести или наименьшее временное сопротивление разрыву, умноженное на коэффициент условий работы материала 0,8. Проектирование конструкций из низколегированных сталей ведется по СНиП II-В.3-62*, из сталей высокой прочности - по СН 347-66. Конструкции, работающие при низких температурах (от -40 до -60° С), проектируют по СН 363-66.

В табл. 4 даны характеристики основных марок сталей, применяемых за рубежом.

Таблица 4. Химический состав и механические свойства сталей повышенной и высокой прочности, применяемых в строительстве за границей

Классификация стали в России	Страна, производящая сталь	Марка стали	Химический состав в %									Механические свойства			Примечание
Классификация стали в России	Страна, производящая сталь	Марка стали	С	Мn	Si	Р	Сr	Ni	Сu	Mo	другие элементы	предел текучести σ_тв кГ/мм²	временное сопротивление σ_вв кГ/мм²	относи- тельное удлинение δ в %	Примечание
С 38/23	США	А-36	0,28	0,6-1,25	0,15-0,3	0,04	-	-	-	-	-	25	42	20	Все виды проката
С 46/34		А-50	-	-	-	-	-	-	-	-	-	35	49	-	-
		А-55	-	-	-	-	-	-	-	-	-	38	43	-	-
		BSCV-55	-	-	-	-	-	-	-	-	-	38	49	-	-
С 52/40		А-50	-	-	-	-	-	-	-	-	-	42	52,5	-	-
		BSCV-60	-	-	-	-	-	-	-	-	-	42	52,5	-	-
	Франция	B-12IC	0,22	1,4	-	-	0,25	0,1	-	0,1	0,12 V	40	58-57	-	-
С 60/45	США	А-353	0,13	0,8-0,9	0,13-0,33	0,35	-	-	-	-	-	43	63-56,5	-	Листы, пластины, стержни
		А-65	-	-	-	-	-	-	-	-	-	45	55	-
		BSCV-55	-	-	-	-	-	-	-	-	-	45	58	-
	Германия	ВН46К	0,2	1.3	0,45	-	-	-	-	0,12	0,15Ti	45	53-70	22
		FB70	0,22	1,6	0,45	-	-	-		-	0,18 V	45	60-74	-
		HSB55	0,12-0,18	0,83-1,2	0,35-0,5	-	-	0,8-1,2	0,3	-	-	43	57-74	16-22
	Австрия	St-50T	0,18	1,5	0,45	-	-	-	0,5	0,3	-	45	65	25
	Япония	TEN-60	0,16	1,35	0,55	0,04	-	0,5	-	0,3	0,15V	43	60	16
С 60/45	США	NES-70	0,1- 0,2	0,5-0,9	-	-	-	1,4-1,9	1,0-1,5	0,2-0,3	-	56	74	-	-
	США	N-A-XTRA-75	0,2	0,5-0,7	0,5-0,8	0,04	6,7	-	-	0,1-0,2	0,05-0,15Zr	53	66,5	-
	Германия	Wel-Monix	-	-	-	-	-	-	-	-	-	50	65-80	16
С 60/45	Германия	Aldur 50/65	0,2	1,55	0,5	-	-	-	-	-	-	57	73	18	-
С 60/45	Англия	Марганце-молибденовая	0,2	1,5	0,3	0,03	0,25	0,55	-	0,15	-	57,3	64,5	-	-
С 70/60	Англия	Никель-молибдено-бористая	0,15	0,57	0,3	-	-	2,05	-	-	-	61,8	71,8	-	-
	Япония	Диаллой S90	0,15	1,5	0,705	0,015	-	-	-	0,8	-	65	70	20	-
	США	USST-1	0,17	0,9	0,23	0,018	0,48	0,81	0,4	0,5	0,04V	63,4-70,4	73,7-95	17-18	Термически обработана. Все виды проката, кроме широкополочного двутавра
		N-A-XTRA-100	0,2	0,5-0,7	0,5-0,8	0,01	0,5-0,2	-	-	0,1-0,2	0,05-0,15Zr	71,1	84,5	-
		SSS-100	0,12-0,2	0,4-0,7	0,20-0,35	0,04	1,4-2	2,0-2,25	-	0,4-0,6		70	81-94	-	Лист, пластина, стержень
	Япония	H-A-XTRA-100	0,16	0,8	0,7	0,15	0,5	-	-	0,2	-	71,4	83	-	-
		H-A-XTRA-90	2,1	0,3	0,15	0,04	-	-	-	0,4	-	65	77	25,2	-
		2H-Ultra	0,16	1,2	0,55	0,03	-	1,5	-	0,7	0,1V	70	80	18	-
С 85/75	США	N-A-XTRA-125	0,3	0,5-0,7	0,5-0,3	0,04	0,5-0,7	-	-	0,1-0,2	-	89,2	97,8	-	-
С 85/75	США	N-A-XTRA-150	0,3	0,5- 0,7	0,5-0,8	0,01	0,5-0,7			0,1-0,2	-	111	116	-	-

обсудить на форуме

объявления: стройка и ремонт

Поделитесь ссылкой в социальных сетях

Вернуться к списку

<< Предыдущая| Наверх | Следующая >>

Распечатать

На каждый день | Cталь

СТАЛИ НИЗКОЛЕГИРОВАННЫЕ И ВЫСОКОЙ ПРОЧНОСТИ

Рисунок 1. Потери от коррозии низколегированной стали в атмосфере: 1 - сталь 15ХСНД; 2 - сталь 10ХНДП; 3 - сталь 12ХГ; 4 - сталь медефосфористая

Таблица 1. Нормы химического состава для низколегированной стали (по ГОСТ 5058-65*)

Марка стали

Химический состав в %

С

Si

Мn

Сr

Ni

Сu

не более

Таблица 2. Механические свойства низколегированной стали (ГОСТ 5058-65*)

Марка стали

Толщина проката в мм

Механические свойства

Испытание на загиб в холодном состоянии: С - толщина оправки; а - толщина проката; d - диаметр стержня

при растяжении

Ударная вязкость ak в кГ/см2 при температуре °С

временное сопротивление разрыву σв в кГ/мм2

предел текучести σт в кГ/мм2

относительное удлинение δ5 в %

+20

-40

-70

не менее

Таблица 3. Механические свойства сталей классов С 52/40, С 60/45, С 70/60, С 85/75

Класс стали (условное обозначение)

Марка стали

Вид проката

ГОСТ или ТУ

Толщина проката в мм

Механические свойства

Ударная вязкость ak

в кГм/см2 при температуре испытания в °С

Состояние поставки

предел текучести σт в кГ/мм2

временное сопротивление разрыву σв в кГ/мм2

относительное удлинение σ5 в %

-40

-60

не мене

Классификация стали в России

Страна, производящая сталь

Марка стали

Химический состав в %

Механические свойства

Примечание

С

Мn

Si

Р

Сr

Ni

Сu

Mo

другие элементы

предел

текучести σт в кГ/мм2

временное

сопротивление σв в кГ/мм2

относи-

тельное удлинение

δ в %

Ударная вязкость a_k в кГ/см²при температуре °С

временное сопротивление разрыву σ_в в кГ/мм²

предел текучести σ_т в кГ/мм²

относительное удлинение δ₅ в %

Ударная вязкость a_k

в кГм/см²при температуре испытания в °С

предел текучести σ_т в кГ/мм²

временное сопротивление разрыву σ_в в кГ/мм²

относительное удлинение σ₅ в %

текучести σ_тв кГ/мм²

сопротивление σ_вв кГ/мм²
