СТАЛЬ ДЛЯ АРМАТУРЫ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ

СТАЛЬ АРМАТУРНАЯ СТЕРЖНЕВАЯ. По условиям применения стержневая арматура может быть ненапрягаемой (класс A-l, A-II, А-III) - для обычных и предварительно напряженных конструкций и напрягаемой (класс A-IV, А-IIIв)  для предварительно напряженных  конструкций.

К классам A-II, A-III и A-IV относится сталь периодического профиля по ГОСТ 5781-61, она представляет собой круглые стержни с выступами, идущими по трехзаходной винтовой линии, с двумя продольными ребрами. Основные характеристики стержневой арматуры даны в табл. 1.

Таблица 1. Основные характеристики сталей для  стержневой арматуры
Класс
Вид
Нормативное сопротивление Rна в кГ/мм2 (по пределу текучести)
Модуль упругости в

Горячекатаная

А-I

Сталь марки Ст.3, ГОСТ 380-71; 9543-60: 5781-61

24

2,1

А-II

Сталь марок Ст.5 и Ст.3Гпс ГОСТ 380-71; 9543-60; 5781-61

30

2,1

А-III

Сталь марок 25Г2С и 35ГС, ГОСТ 5058-65*; 5781-61

40

2

A-IV

Сталь марок 20ХГ2Ц, 80С и др., ГОСТ 5058-65*; 5781-61

60

2

Упрочненная  вытяжкой

А-IIв

Сталь класса A-II; упрочненная вытяжкой до 45 кГ/мм2 при удлинении не более 5,5%

45

2,1

То же, с удлинением 5,5% без контроля усилий

45

2,1

А-IIIв

Сталь класса А-III, упрочненная вытяжкой до 55 кГ/мм2 при удлинении не более 3,5% для 25Г2С и 4,5% для 35ГС

55

2

То же, с удлинением 3,5 или 4,5, но без контроля удлинений

55

2



ВЫСОКОПРОЧНАЯ ПРОВОЛОКА. Для армирования предварительно напряженных железобетонных конструкций применяется также высокопрочная проволока круглая и периодического профиля по ГОСТ 7348-63, ГОСТ 8480-63 (табл. 2).

Таблица 2. Основные характеристики сталей для проволочной арматуры
Класс
Вид
Нормативное сопротивление Rна в кГ/мм2 (по пределу текучести)
Модуль упругости в

В-11

Проволока стальная круглая для предварительно напряженных железобетонных конструкций (ГОСТ 7348-63) диаметром:





3 мм

152

1,8

4 мм

144

5 мм

136

6 мм

128

7 мм

120

8 мм

112

Вр-11

То же, периодического профиля (ГОСТ 8480-63) диаметром:





3 мм

144

1,8

4 мм

136

5 мм

128

6 мм

120

7 мм

112

8 мм

104

П-7

Семипроволочные пряди диаметром:





9 мм

136

1,8

12 мм

128

15 мм

120

Марки стали, как указано в стандартах, устанавливаются заводом-изготовителем; требования к проволоке предъявляются лишь по механическим свойствам.

На рис. 1-3 показаны изменения механических свойств проволоки при нагреве, данные о ползучести и релаксации напряжений

Изменение механических свойств высокопрочной проволоки

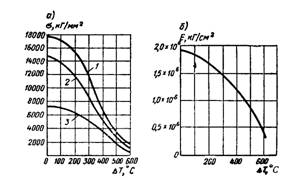

Рисунок 1. Изменение механических свойств высокопрочной проволоки диаметром 5 мм (ГОСТ 7348-63): а - временное сопротивление (1); предел текучести (2); предел  упругости (3); б - модуль упругости

Ползучесть высокопрочной проволоки при температуре 18° С

Рисунок 2. Ползучесть высокопрочной проволоки при температуре 18° С. Состав: 0,70% С; 0,48% Мn; 0,16% Si; 0,036% S; 0,022% Р

Релаксация высокопрочной проволоки при температуре 18° С

Рисунок 3. Релаксация высокопрочной проволоки при температуре 18° С. Состав: 0,70% С; 0,48% Мn; 0,16% Si; 0,036% S; 0,022% Р
