МЕТАЛЛИЧЕСКИЕ БОЛЬШЕПРОЛЕТНЫЕ ПОКРЫТИЯ ЗДАНИЙ

Конструктивные решения металлических покрытий большепролетных зданий могут быть балочными, арочными, пространственными, висячими Байтовыми, мембранными и др. Учитывая, что в таких конструкциях основной нагрузкой является собственный вес, следует стремиться к его уменьшению, что достигается применением сталей повышенной прочности и алюминиевых сплавов.

Балочные системы (как правило, фермы) включаются в состав поперечных рам, что улучшает статическую схему работы. При пролетах более 60-80 м целесообразно использовать арочные покрытия (рис. 1). Такие покрытия при больших пролетах целесообразно проектировать предварительно-напряженными. В арочном покрытии, представленном на рис. 2, верхний пояс предусмотрен жестким, а нижний пояс и решетка арки выполнены из тросов. После монтажа арки осуществляют принудительное смещение опорных узлов наружу, что вызывает предварительное растяжение в нижнем поясе и раскосах арки.

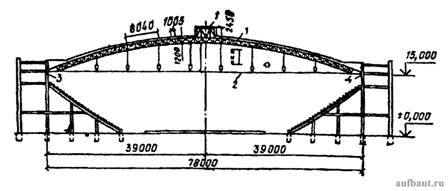

Арочное покрытие дворца спорта в Лужниках (Москва)

Рисунок 1. Арочное покрытие дворца спорта в Лужниках (Москва): 1 – арка; 2 – затяжка; 3 – неподвижная шарнирная опора; 4 – подвижная шарнирная опора

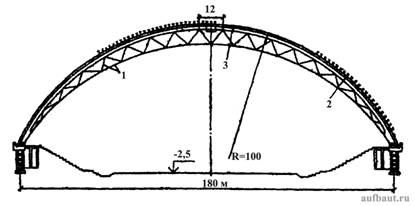

Предварительно напряженная стальная арка пролетом 180 м

Рисунок 2. Предварительно напряженная стальная арка пролетом 180 м: 1 - трос; 2 - жесткий пояс

Пространственные решетчатые конструкции покрытий могут быть плоскими двухслойными (двухсетчатыми) и криволинейными однослойными (односетчатыми) или двухслойными. В двухсетчатых конструкциях две параллельные сетчатые поверхности соединяются между собой решетчатыми связями.

Сетчатые системы регулярного строения называются структурными и применяются, как правило, в виде плоских покрытий. Они представляют собой различные системы перекрестных ферм (рис. 3). Структурные плоские перекрытия благодаря большой пространственной жесткости имеют небольшую высоту (1/16-1/20 пролета), ими можно перекрывать большие пролеты. Устройством консольных свесов за линией опор достигается уменьшение изгибающих моментов и веса покрытия.

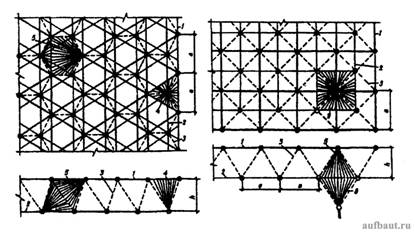

Структурные покрытия с треугольной (а) и квадратной (б) ячейками

Рисунок 3. Структурные покрытия с треугольной (а) и квадратной (б) ячейками: 1,2 - верхняя и нижняя поясные сетки; 3 - раскосы; 4 - тетраэдр; 5 - октаэдр; 6 - опорная капитель

Криволинейные пространственные покрытия имеют, как правило, цилиндрическую или купольную поверхность.

Цилиндрические покрытия могут быть односетчатыми или двухсетчатыми (криволинейные структуры). Они в поперечном направлении работают как свод, распор которого воспринимается стенами или затяжками.

Купольные покрытия могут иметь ребристую (или ребристо-кольцевую) конструктивную схему (рис. 4а) или сетчатую (рис. 4б). В ребристых куполах радиально расположенные ребра соединены между собой кольцевыми прогонами. Если последние составляют с ребрами единую жесткую пространственную систему, то тогда кольцевые прогоны работают не только на местный изгиб, но в составе купольной системы воспринимают также кольцевые сжимающие или растягивающие усилия. В сетчатых куполах в состав конструкции кроме ребер и кольцевых элементов входят раскосы, что создает условия, при которых стержни работают только на осевые усилия.

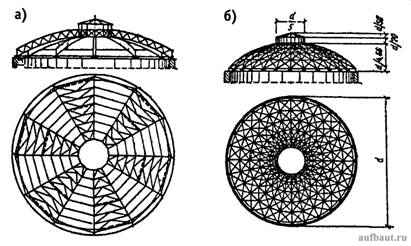

Конструктивные решения металлических куполов

Рисунок 4. Конструктивные решения металлических куполов: а - ребристое; б - сетчатое

Висячие покрытия состоят из опорного контура и основных несущих элементов в виде вант или тонких стальных листов, работающих на растяжение. Поскольку основные элементы покрытия работают на растяжение, их несущая способность определяется прочностью (а не устойчивостью), что позволяет эффективно использовать высокопрочные канаты или листовую сталь. Такие покрытия весьма экономичны, однако повышенная деформативность ограничивает их применение для покрытий производственных зданий. Кроме того, учитывая большую распорность таких систем, форму в плане целесообразно принимать круглой, овальной или многоугольной, что облегчает восприятие распора. В связи с этим они применяются, в основном, для покрытий спортивных зданий, крытых рынков, выставочных павильонов, складов, гаражей и других зданий больших пролетов.

В состав вантовых висячих покрытий входят гибкие ванты (стальные канаты или арматурные стержни), располагаемые в радиальном направлении (рис. 5а), в ортогональных направлениях (рис. 5б) или параллельно друг другу в одном направлении (рис. 6). Криволинейные замкнутые опорные контуры работают преимущественно на сжатие, а центральное кольцо - на растяжение. В этих случаях на поддерживающие покрытие конструкции (стены, колонны, рамы) передаются только вертикальные силы. В отличие от этого при незамкнутых контурах распор передается на несущие конструкции здания, что требует устройства анкерных фундаментов, работающих на выдергивание, или стен с контрфорсами и т. п. На систему вант укладываются плиты из легкого железобетона или металлические с полимерным утеплителем, трехслойные и др.

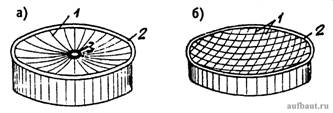

Системы висячих вантовых покрытий

Рисунок 5. Системы висячих вантовых покрытий: а - радиальное расположение вант; б - ортогональное; 1 - ванты; 2 - опорный контур; 3 - центральное кольцо

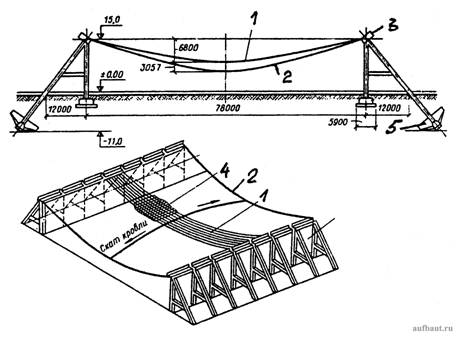

Висячее вантовое покрытие гаража в Красноярске

Рисунок 6. Висячее вантовое покрытие гаража в Красноярске: 1,2 - ванты соответственно в середине и в торце; 3 - опорный контур; 4 - железобетонные плиты; 5 - анкерный фундамент

Системы висячих вантовых покрытий отличаются большим разнообразием. Нередко применяют шатровую вантовую систему, при которой центральное кольцо покоится на колонне и поднимается на более высокую отметку, чем опорное контурное.

Примером такой системы может служить покрытие автобусного парка в Киеве диаметром 161м. Описанные выше системы являются однопоясными. Кроме них применяются также двухпоясные системы (особенно при больших ветровых нагрузках), в которых стабилизация покрытия осуществляется с помощью контура обратной кривизны. В таких системах несущие ванты имеют выгиб вниз, а стабилизирующие - вверх. Стабилизирующие ванты с установленным на них настилом могут быть расположены над несущими, что вызывает сжатие распорок (рис. 7а). При расположении стабилизирующих тросов под несущими вантами связи между ними будут растянутыми (рис. 7б). Возможен и третий вариант, при котором несущие и стабилизирующие тросы пересекаются, а стойки сжаты в средней части покрытия и растянуты - в крайних (рис. 7б).

Двухпоясные вантовые системы

Рисунок 7. Двухпоясные вантовые системы: 1 - стабилизирующие ванты; 2 - стойки; 3 - несущие ванты

Большое распространение в зарубежной и отечественной практике получили также висячие тонколистовые системы - мембранные покрытия.

Они представляют собой пространственную конструкцию из тонкого металлического листа (стального или из алюминиевых сплавов) толщиной в несколько миллиметров, закрепленного по периметру в опорном контуре. Их преимущества состоят в совмещении несущей и ограждающей функций, а также в повышенной индустриальности изготовления. В некоторых случаях вместо сплошной мембраны покрытие образуется из отдельных, не соединяемых друг с другом, тонких стальных лент. Располагаемые в двух взаимоперпендикулярных направлениях ленты могут переплетаться, что предотвращает их расслаивание.

Сплошное мембранное покрытие успешно применено для универсального стадиона на проспекте Мира в Москве, размеры, в плане которого достигают 183x224 м (рис. 8).

Конструктивная схема покрытия универсального стадиона на проспекте Мира

Рисунок 8. Конструктивная схема покрытия универсального стадиона на проспекте Мира в Москве (стальная мембрана толщиной 5 мм): а - план; б - продольный разрез; в - поперечный

В состав спортивного комплекса, построенного в г. Бишкеке, входит зал на 3 тысячи зрителей, покрытие которого решено в виде предварительно напряженной мембранно-балочной висячей системы (рис. 9). Каркас здания выполнен из монолитного здания железобетона в виде раскосных ферм, расположенных по периметру размерами в плане 42,5x65,15 м. Покрытие состоит из собственно мембраны толщиной 2 мм, продольных прогонов и поперечных балок - распорок. Утеплитель в виде минераловатных матов подвешен к мембране снизу, потолок выполнен из штампованных алюминиевых элементов.

Мембранные покрытия использованы и в ряде других большепролетных зданиях. Так, в Санкт-Петербурге универсальный спортивный зал диаметром 160 м перекрыт мембранной оболочной толщиной 6 мм. Подобными оболочками перекрыты также универсальный спортивный зал с размерами в плане 66x72 м на 5 тысяч зрителей в Измайлово (Москва), здание плавательного бассейна «Пионер» с размерами в плане 30x63 м в Харькове и др.

Складчатые своды покрытий - пространственная конструкция, которая может быть выполнена из металла (стали, алюминиевых сплавов), железобетона, пластмасс.

Особенно эффективны такие покрытия из алюминиевых сплавов. Основным конструктивным элементом в последних может служить лист ромбовидной формы (рис. 10), согнутый вдоль большей диагонали. Сопряжения ромбовидных элементов между собой может осуществляться при помощи цилиндрических шарниров или жесткими фланцевыми сочленениями. Для повышения пространственной жесткости покрытия (особенно при шарнирных сопряжениях) необходимо

предусматривать установку продольных затяжек по выступающим узлам складчатого свода.

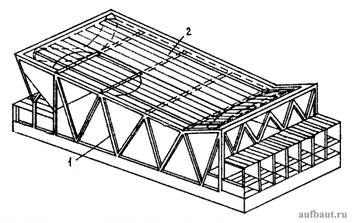

Конструктивная схема здания дворца спорта в Бишкеке

Рисунок 9. Конструктивная схема здания дворца спорта в Бишкеке: 1 - каркас здания; 2 – мембрано-балочная висячая система

Многогранный складчатый свод

Рисунок 10. Многогранный складчатый свод
