ВОЗДУШНЫЕ ЛИНИИ. ОБЩИЕ СВЕДЕНИЯ И КОНСТРУКЦИЯ
Воздушные линии (ВЛ) служат для передачи электроэнергии по проводам, проложенным на открытом воздухе и закрепленным на специальных опорах или кронштейнах инженерных сооружений с помощью изоляторов и арматуры. Основными конструктивными элементами ВЛ являются провода, защитные тросы, опоры, изоляторы и линейная арматура. В городских условиях ВЛ получили наибольшее распространение на окраинах, а также в районах застройки до пяти этажей. Элементы ВЛ должны обладать достаточной механической прочностью, поэтому при их проектировании, кроме электрических, делают и механические расчеты для определения не только материала и сечения проводов, но и типа изоляторов и опор, расстояния между проводами и опорами и т. д.
В зависимости от назначения и места установки различают следующие виды опор:
промежуточные, предназначенные для поддержания проводов на прямых участках линий. Расстояние между опорами (пролеты) составляет 35-45 м для напряжения до 1000 В и около 60 м для напряжения 6-10 кВ. Крепление проводов здесь производится с помощью штыревых изоляторов (не наглухо);
анкерные, имеющие более жесткую и прочную конструкцию, чтобы воспринимать продольные усилия от разности тяжения по проводам и поддерживать (в случае обрыва) все оставшиеся в анкерном пролете провода. Эти опоры устанавливаются также на прямых участках трассы (с пролетом около 250 м для напряжения 6-10 кВ) и на пересечениях с различными сооружениями. Крепление проводов на анкерных опорах производится наглухо к подвесным или штыревым изоляторам;
концевые, устанавливаемые в начале и в конце линии. Они являются разновидностью анкерных опор и должны выдерживать постоянно действующее одностороннее тяжение проводов;
угловые, устанавливаемые в местах изменения направления трассы. Эти опоры укрепляются подкосами или металлическими оттяжками;
специальные или переходные, устанавливаемые в местах пересечений ВЛ с сооружениями или препятствиями (реками, железными дорогами и т. п.). Они отличаются от других опор данной линии по высоте или конструкции.
Для изготовления опор применяют дерево, металл или железобетон.
Деревянные опоры в зависимости от конструкции могут быть:
одинарными;
А-образными, состоящими из двух стоек, сходящихся у вершины и расходящихся у основания;
трехногими, состоящими из трех сходящихся к вершине и расходящихся у основания стоек;
П-образными, состоящими из двух стоек, соединенных вверху горизонтальной траверсой;
АП-образными, состоящими из двух А-образных опор, соединенных горизонтальной траверсой;
составными, состоящими из стойки и приставки (пасынка), присоединяемой к ней бандажом из стальной проволоки.
Для увеличения срока службы деревянные опоры пропитывают антисептиками, значительно замедляющими процесс гниения древесины. В эксплуатации антисептирование проводится путем наложения антисептического бандажа в местах, подверженных гниению, с промазыванием антисептической пастой всех трещин, мест сопряжений и врубок.
Металлические опоры изготавливают из труб или профильной стали, железобетонные - в виде полых круглых или прямоугольных стоек с уменьшающимся сечением к вершине опоры.
Для крепления проводов ВЛ к опорам применяются изоляторы и крюки, а для крепления к траверсе - изоляторы и штыри. Изоляторы могут быть фарфоровыми или стеклянными штыревого или подвесного (в местах анкерного крепления) исполнения (рис. 1, а-в). Их прочно навертывают на крюки или штыри с помощью специальных полиэтиленовых колпачков или пакли, пропитанной суриком или олифой.

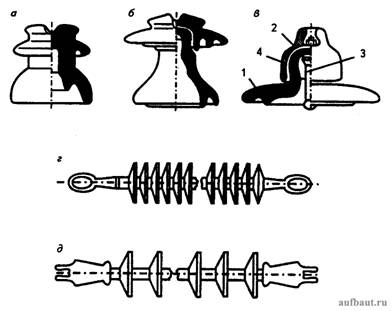

Рисунок 1. Изоляторы воздушных линий: а - штыревой 6-10 кВ; б - штыревой 35 кВ; в - подвесной; г, д - стержневые полимерные
Изоляторы воздушных линий изготавливаются из фарфора или закаленного стекла - материалов, обладающих высокой механической и электрической прочностью и стойкостью к атмосферным воздействиям. Существенным достоинством стеклянных изоляторов является то, что при повреждении закаленное стекло рассылается. Это облегчает нахождение поврежденных изоляторов на линии.
По конструкции изоляторы разделяют на штыревые и подвесные.
Штыревые изоляторы применяются на линиях напряжением до 1 кВ, 6-10 кВ и, редко, 35 кВ (рис. 1, а, б). Они крепятся к опорам при помощи крюков или штырей.
Подвесные изоляторы (рис. 1, в) используются на ВЛ напряжением 35 кВ и выше. Они состоят из фарфоровой или стеклянной изолирующей части 1, шапки из ковкого чугуна 2, металлического стержня 3 и цементной связки 4. Подвесные изоляторы собирают в гирлянды, которые бывают поддерживающими (на промежуточных опорах) и натяжными (на анкерных опорах). Число изоляторов в гирлянде определяется напряжением линии; 35 кВ – 3-4 изолятора, 110 кВ – 6-8.
Применяются также полимерные изоляторы (рис. 1, г). Они представляют собой стержневой элемент из стеклопластика, на котором размещено защитное покрытие с ребрами из фторопласта или кремнийорганической резины:
К проводам ВЛ предъявляются требования достаточной механической прочности. Они могут быть одно- или многопроволочными. Однопроволочные провода из стали применяются исключительно для линий напряжением до 1000 В; многопроволочные провода из стали, биметалла, алюминия и его сплавов получили преимущественное распространение благодаря повышенной механической прочности и гибкости. Чаще всего на ВЛ напряжением до 6-10 кВ используются алюминиевые многопроволочные провода марки А и стальные оцинкованные провода марки ПС.
Сталеалюминевые провода (рис. 2, в) применяют на ВЛ напряжением выше 1 кВ. Они выпускаются с разным соотношением сечений алюминиевой и стальной частей. Чем меньше это соотношение, тем более высокую механическую прочность имеет провод и поэтому используется на территориях с более тяжелыми климатическими условиями (с большей толщиной стенки гололеда). В марке сталеалюминевых проводов указываются сечения алюминиевой и стальной частей, например, АС 95/16.

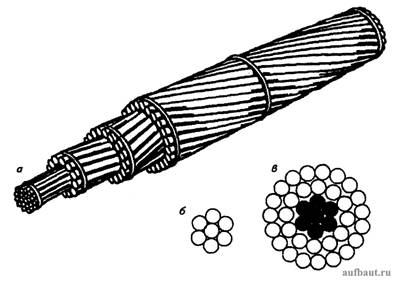

Рисунок 2. Конструкции проводов воздушных линий: а - общий вид многопроволочного провода; б - сечение алюминиевого провода; в – сечение сталеалюминевого провода
Провода из сплавов алюминия (АН – не термообработанный, АЖ - термообработанный) имеют большую, по сравнению с алюминиевыми, механическую прочность и практически такую же электрическую проводимость. Они используются на ВЛ напряжением выше 1 кВ в районах с толщиной стенки гололеда до 20 мм.
Провода располагают различными способами. На одноцепных линиях их, как правило, располагают треугольником.
В настоящее время широко используются так называемые самонесущие изолированные провода (СИП) напряжением до 10 кВ. В линии напряжением 380 В провода состоят из несущего неизолированного провода, являющегося нулевым, трех изолированных линейных проводов, одного изолированного провода наружного освещения. Линейные изолированные провода навиты вокруг несущего нулевого провода. Несущий провод является сталеалюминевым, а линейные - алюминиевыми. Последние покрыты светостойким термостабилизированным (сшитым) полиэтиленом (провод типа АПВ). К преимуществам ВЛ с изолированными проводами перед линиями с голыми проводами можно отнести отсутствие изоляторов на опорах, максимальное использование высоты опоры для подвески проводов; нет необходимости в обрезке деревьев в зоне прохождения линии.
Для ответвлений от линий напряжением до 1000 В к вводам в здания используются изолированные провода марки АПР или АВТ. Они имеют несущий стальной трос и изоляцию, стойкую к атмосферным воздействиям.
Крепление проводов к опорам производится различными способами, в зависимости от места их расположения на изоляторе. На промежуточных опорах провода крепят к штыревым изоляторам зажимами или вязальной проволокой из того же материала, что и провод, причем последний в месте крепления не должен иметь изгибов. Провода, расположенные на головке изолятора, крепятся головной вязкой, на шейке изолятора - боковой вязкой.
На анкерных, угловых и концевых опорах провода напряжением до 1000 В крепят закручиванием проводов так называемой «заглушкой», провода напряжением 6-10 кВ - петлей. На анкерных и угловых опорах, в местах перехода через железные дороги, проезды, трамвайные пути и на пересечениях с различными силовыми линиями и линиями связи применяют двойной подвес проводов.
Соединение проводов производят плашечными зажимами, обжатым овальным соединителем, овальным соединителем, скрученным специальным приспособлением. В некоторых случаях применяют сварку с помощью термитных патронов и специального аппарата. Для однопроволочных стальных проводов можно применять сварку внахлестку с использованием небольших трансформаторов. В пролетах между опорами не допускается иметь более двух соединений проводов, а в пролетах пересечений ВЛ с различными сооружениями соединение проводов не допускается. На опорах соединение должно быть выполнено так, чтобы оно не испытывало механических усилий.
Линейная арматура применяется для крепления проводов к изоляторам и изоляторов к опорам и делится на следующие основные виды: зажимы, сцепная арматура, соединители и др.
Зажимы служат для закрепления проводов и тросов и прикрепления их к гирляндам изоляторов и подразделяются на поддерживающие, подвешиваемые на промежуточных опорах, и натяжные, применяемые на опорах анкерного типа (рис. 3, а, б, в).

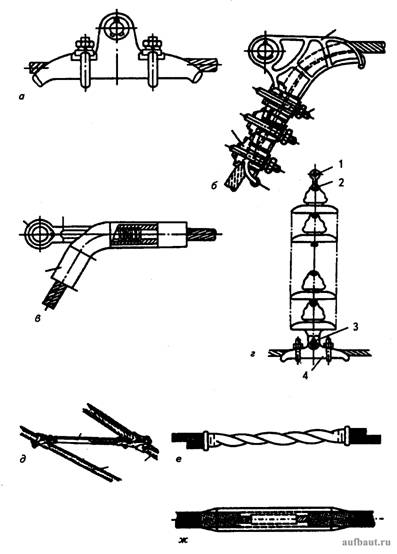

Рисунок 3. Линейная арматура воздушных линий: а - поддерживающий зажим; б - болтовой натяжной зажим; в - прессуемый натяжной зажим; г - поддерживающая гирлянда изоляторов; д - дистанционная распорка; е - овальный соединитель; ж - прессуемый соединитель
Сцепная арматура предназначена для подвески гирлянд на опорах и соединения многоцепных гирлянд друг с другом и включает скобы, серьги, ушки, коромысла. Скоба служит для присоединения гирлянды к траверсе опоры. Поддерживающая гирлянда (рис. 3, г) закрепляется на траверсе промежуточной опоры при помощи серьги 1, которая другой стороной вставляется в шапку верхнего подвесного изолятора 2. Ушко 3 используется для прикрепления к нижнему изолятору гирлянды поддерживающего зажима 4.
Соединители применяются для соединения отдельных участков провода. Они бывают овальные и прессуемые. В овальных соединителях провода либо обжимаются, либо скручиваются (рис. 3, е). Прессуемые соединители (рис. 3, ж) применяются для соединения проводов больших сечений. В сталеалюминевых проводах стальная и алюминиевая части опрессовываются раздельно.
Тросы наряду с искровыми промежутками, разрядниками и устройствами заземления служат для защиты линий от грозовых перенапряжений. Их подвешивают над фазными проводами на ВЛ напряжением 35 кВ и выше, в зависимости от района по грозовой деятельности и материала опор, что регламентируется «Правилами устройства электроустановок». Грозозащитные тросы обычно выполняют из стали, но при использовании их в качестве высокочастотных каналов связи - из стали и алюминия. На линиях 35-110 кВ крепление троса к металлическим и железобетонным промежуточным опорам осуществляется без изоляции троса.
Для защиты от грозовых перенапряжений участков ВЛ с пониженным по сравнению с остальной линией уровнем изоляции применяют трубчатые разрядники.
На ВЛ заземляются все металлические и железобетонные опоры, на которых подвешены грозозащитные тросы или установлены другие средства грозозащиты (разрядники, искровые промежутки) линий напряжением 6-35 кВ. На линиях до 1 кВ с глухозаземленной нейтралью крюки и штыри фазных проводов, устанавливаемые на железобетонных опорах, а также арматура этих опор должны быть присоединены к нулевому проводу.
