Анкерный болт с гайкой
Предназначен для монтажа различных конструкций (стальные конструкции, барьеры, ограждения и т.д.) в полнотелых материалах. Состоит из втулки, шпильки с конусом на конце и гайки-прокладки.
Технические характеристики

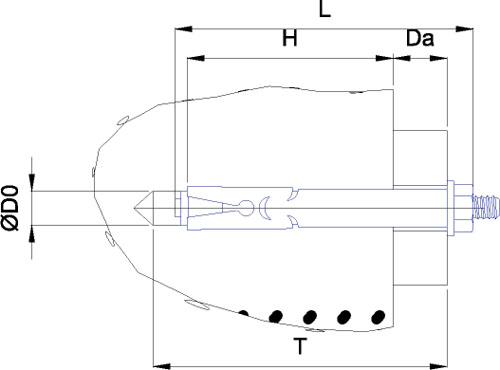

Обозначение |
Do диаметр сверла, мм |
Т мин. глубина при сквозном монтаже, мм |
H мин. глубина анкеровки, мм |
L длина анкера, мм |
Da макс. толщина прикрепляемого материала, мм |
|
8 х 40 |
8,0 |
40,0 |
25,0 |
40,0 |
10,0 |
|
8 х 65 |
8,0 |
65,0 |
35,0 |
65,0 |
15,0 |
|
8 х 85 |
8,0 |
85,0 |
35,0 |
90,0 |
40,0 |
|
10 х 40 |
10,0 |
40,0 |
35,0 |
45,0 |
10,0 |
|
10 х 50 |
10,0 |
50,0 |
40,0 |
55,0 |
20,0 |
|
10 х 75 |
10,0 |
75,0 |
50,0 |
80,0 |
40,0 |
|
10 х 95 |
10,0 |
95,0 |
40,0 |
100,0 |
50,0 |
|
12 х 60 |
12,0 |
60,0 |
35,0 |
65,0 |
15,0 |
|
12 х 100 |
12,0 |
100,0 |
50,0 |
105,0 |
50,0 |
|
12 х 130 |
12,0 |
130,0 |
50,0 |
135,0 |
75,0 |
|
16 х 150 |
16,0 |
150,0 |
60,0 |
155,0 |
80,0 |
|
20 х 150 |
20,0 |
150,0 |
60,0 |
155,0 |
80,0 |
Обозначение |
M резьба |
Мин. вырывающая сила, кН (бетон В25) |
Допустимый изгибающий момент, Нм |
Макс. крутящий момент при анкеровке, Нм |
Вес 1000 шт., кг |
|
8 х 40 |
М6 |
10,50 |
5,2 |
10,0 |
16,28 |
|
8 х 65 |
М6 |
10,50 |
5,2 |
10,0 |
24,00 |
|
8 х 85 |
М6 |
10,50 |
5,2 |
10,0 |
29,42 |
|
10 х 40 |
М8 |
13,10 |
12,9 |
25,0 |
28,22 |
|
10 х 50 |
М8 |
13,10 |
12,9 |
25,0 |
32,24 |
|
10 х 75 |
М8 |
13,10 |
12,9 |
25,0 |
45,00 |
|
10 х 95 |
М10 |
18,30 |
25,7 |
40,0 |
54,10 |
|
12 х 60 |
М10 |
18,30 |
25,7 |
40,0 |
54,40 |
|
12 х 100 |
М10 |
18,30 |
25,7 |
40,0 |
88,16 |
|
12 х 130 |
М10 |
18,30 |
25,7 |
40,0 |
111,16 |
|
16 х 150 |
М12 |
22,8 |
32,1 |
50,0 |
205,00 |
|
20 х 150 |
М20 |
27,4 |
38,5 |
60,0 |
365,70 |
