КС-45719-3А КЛИНЦЫ

Базовое шасси - Урал-5557 (6х6)
Описание модели

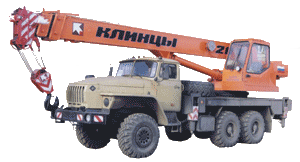

Кран автомобильный КС-45719-3А

Кран автомобильный КС-45719-3А грузоподъемностью 20 т предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Кран смонтирован на трехосном шасси автомобиля-вездехода Урал-5557, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов. Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость машины. Высокая проходимость шасси позволяет использовать кран на объектах, находящихся в труднодоступных местах с плохими подъездными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через раздаточную коробку и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
При разработке модельного ряда КС-45719 учитывались мнения и пожелания потребителей. Кран оснащен трехсекционной телескопической стрелой длиной 9-21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25- тонных кранов) позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяетобеспечить наибольшую зону обслуживания и размер подстрелового пространства. За счет увеличенного опорного контура обеспечена отличная устойчивость при работе с грузами на средних и дальних вылетах, при этом грузовые характеристики более высокие, чем у кранов грузоподъемностью 25 тонн. Для удобства работы в стесненных условиях на кране предусмотрен режим работы с грузами с установкой на опоры при втянутых балках выносных опор.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления. Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Технические характеристики

Максимальный грузовой момент, т х м.

64

Грузоподъемность максимальная, т./вылет, м.

20

Длина стрелы, м

9-21

Максимальная высота подъема крюка, м.

21,6

Макс. глубина опускания крюка от уровня земли, м:



- стрела 9 м, вылет 5,7 м, запасовка 6-кратная

14

- стрела 9 м, вылет 5,7 м, запасовка 4-кратная

28

Скорость подъема-опускания груза, м/мин.



- номинальная (с грузом до 20 т)

7,0

- увеличенная (с грузом до 4,5 т)

9,1

Скорость посадки груза, м/мин

не более 0,4

Частота вращения поворотной части, об./мин.

от 0.4 до 1,2

Масса груза, при которой допускается выдвижение секций стрелы, т

6

Скорость передвижения крана своим ходом, км./ч.

до 60

Масса крана в транспортном положении, т.

20,86

Размер опорного контура вдоль х поперек оси шасси, м



- при выдвинутых балках выносных опор

4,9х5,8

- при втянутых балках выносных опор

4,9х2,27

Колесная формула базовой машины

6х6

Двигатель базовой машины:

дизельный

- модель, мощность, л./с.

ЯМЗ-236НЕ, 230

Габариты крана в транспортном положении, м.



- длина-ширина-высота

11,1х2,5х3,6

Температура эксплуатации, град. С

от -40 до +40

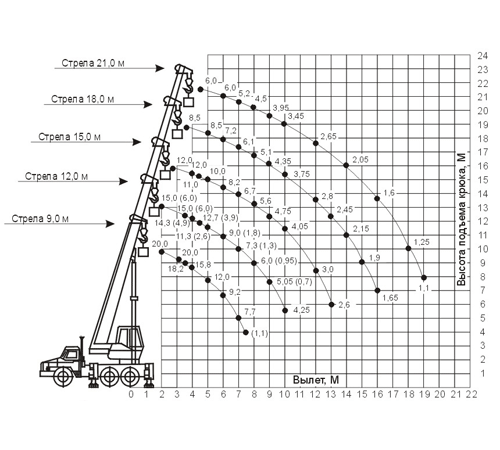

Грузовысотные характеристики

Грузовысотные характеристики
