СОЕДИНЕНИЕ ПРИЕМНИКА В ЗВЕЗДУ И ТРЕУГОЛЬНИК

Простейшими схемами соединения приемников (и источников) являются звезда (Y) и треугольник (А), изображенные на рис. 1.

Отдельные цепи приемника называют его фазами. Напряжения, приложенные к фазам, называют фазными; токи, проходящие по фазам, также называют фазными. Приемник, соединенный в звезду, имеет нейтраль N.

В схеме звезды приемника I_ф = I_л. При наличии нулевого провода всегда, а при его отсутствии — только при полной симметрии фаз — U_л = √3 U_ф.

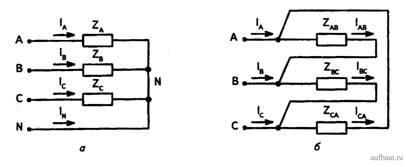

Рис. 1. Простейшие схемы соединения приемников (и источников): а — звезда (Y); б — треугольник (А)

В схеме треугольника U_ф - U_л. При полной симметрии фаз приемника I_л = √3 I_ф.

Мощность трехфазной системы можно выразить через фазные и линейные величины. Если использовать только фазные величины, то при одинаковой загрузке и одинаковых cos ф фаз полная мощность трехфазной системы равна

S = ЗU_фI_ф; Р = ЗU_фI_ф cos φ, Q = 3U_фI_ф sin φ,

причем

Те же мощности можно записать через линейные величины:

S = √3 U_лI_л; Р = √3U_лI_л cos φ; Q = √3U_лI_л sin φ.
