Справочник строителя | Блоки оконные из ПВХ профилей

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Профильная система - набор (комплект) ПВХ профилей и комплектующих элементов, объединенных в законченную конструктивную систему, оформленную конструкторской документацией.

Профили - детали оконных блоков, изготовленные методом экструзии, с заданными формами и размерами сечения.

Ширина профиля - наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Высота профиля - наибольший размер поперечного сечения профиля в направлении, перпендикулярном ширине профиля.

Камера - замкнутая внутренняя полость (система полостей) ПВХ-профиля, расположенная перпендикулярно направлению теплового потока. Камера может состоять из ряда подкамер, разделенных перегородками. Камеры и подкамеры могут выполнять различные заданные функции, например, для установки усилительных вкладышей или в качестве каналов самовентиляции. Фальц - часть поверхности профиля, образованная выступом одной из его частей.

Фальцлюфт - расстояние между створкой и коробкой, устанавливаемое исходя из условий нормального функционирования запорных оконных приборов.

Притвор - место соединения створки с брусками коробки (основной притвор), с импостом (импостный притвор) или со створкой (безимпостный, штульповой притвор).

Наплав - выступ в узле притвора, образованный выступающей частью коробки (створки) и перекрывающий створку (коробку) на величину размера в притворе под наплавом.

Усилительный вкладыш - профильный стальной элемент, устанавливаемый во внутреннюю камеру главного профиля для восприятия эксплуатационных нагрузок.

Комбинация профилей - узел соединения сопрягаемых профилей (например, профиль коробки - профиль створки со штапиком; профиль импоста - профиль створки со штапиком; профиль створки со штульпом и штапиком - профиль створки со штапиком).

Главные профили - профили коробок, створок, импостов, штульпов, которые выполняют прочностную функцию в качестве составной части оконных и балконных дверных конструкций.

Доборные профили - профили, которые не выполняют прочностную функцию в качестве составной части оконных и балконных дверных конструкций.

Штапики (раскладки по стеклу) - доборные профили, предназначенные для крепления стеклопакета. Штапики допускается изготавливать с коэкструдированной уплотняющей прокладкой.

Соединительные профили (соединители) - профили, предназначенные для блокировки оконных и балконных дверных коробок друг с другом в конструкциях, состоящих из двух и более изделий. Соединители могут соединять профили коробок под разными углами и подбираются с учетом прочностных требований.

Расширительные профили (расширители) - профили, предназначенные для увеличения высоты профиля оконной коробки.

Горбыльки - профили, предназначенные для членения полей остекления створок.

Декоративные накладки - накладные декоративные профили, наклеиваемые на стеклопакет с внутренней и наружной стороны и образующие фальшпереплет.

Отливы - профили, предназначенные для отвода воды от оконной конструкции.

Облицовочные профили - профили для отделки оконных откосов (уголки, наличники, нащельники и т. д.). Облицовочные профили могут образовывать различные системы.

Регулируемое проветривание - организация вентиляции помещений с различной кратностью воздухообмена за счет конструктивных решений изделий.

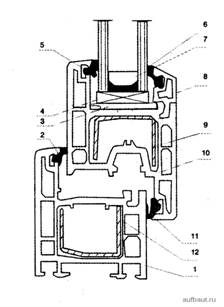

Рисунок 1. Основные детали комбинации профилей (ГОСТ 30674-99)

1 - коробка;

2 - прокладка наружного уплотнения;

3 - базовая подкладка;

4 - опорная подкладка;

5 - наружная уплотняющая прокладка стеклопакета;

6 - внутренняя уплотняющая прокладка стеклопакета;

7 - стеклопакет;

8 - штапик;

9 - усилительный вкладыш створки;

10 - створка;

11- прокладка внутреннего уплотнения;

12 - усилительный вкладыш коробки

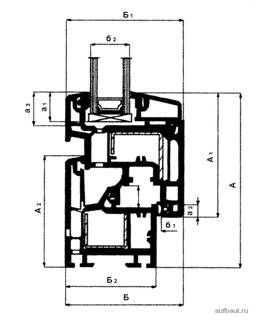

Рисунок 2. Основные размеры и функциональные зоны деталей комбинации профилей (ГОСТ 30674-99)

А - высота комбинации профилей;

А₁ - высота профиля створки;

А₂ - высота профиля коробки;

Б - ширина комбинации профиля;

Б₁ - ширина профиля створки;

Б₂ - ширина профиля коробки;

а₁ - размер фальцлюфта (зазор в притворе);

а₂ - размер притвора под наплавом;

а₃ - высота фальца (четверти) остекления;

а₄ - высота защемления стеклопакета;

б₁- размер зазора под наплавом;

б₂- толщина стеклопакета
