СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ ЯЧЕЕК КСО-6(10)-Э1 «АВРОРА»

Ячейки КСО-6(10)-Э1 «Аврора» оснащаются:

стационарными трехпозиционными разъединителями и выключателями нагрузки;

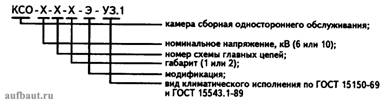

Условное обозначение ячейки

Условное обозначение ячейки

стационарными, но технологически выдвижными и выкатными, силовыми выключателями, трансформаторами тока, измерительными трансформаторами напряжения и трансформаторами собственных нужд.

Основное отличие конструкции ячеек КСО-6(10)-Э1 «Аврора», в сравнении с другими российскими аналогами, - поперечное расположение коммутационных аппаратов по отношению к сборным шинам распределительного устройства, что существенно снижает массогабаритные показатели и упрощает конструкцию ячейки.

В табл. 1 приведена сетка схем главных цепей ячеек КСО с номинальным током главных цепей 630 А. Имеется также сетка схем с номинальными токами 1000 А и 1250 А для реализации ячеек ввода и секционирования.

Ячейки выполняют следующие функции (номера схем ячеек указаны в скобках):

кабельный ввод (1, 1.1, 1.2);

разъединитель (4, 6, 23, 24, 30);

выключатель нагрузки (5, 7, 7.1, 16, 17);

вакуумный выключатель с шинным разъединителем (10, 10.1, 12, 14);

вакуумный выключатель с шинным и линейным разъединителями (11);

трансформатор напряжения (19, 12, 21.1, 21.2);

трансформатор собственных нужд (22);

шкаф оперативного тока (36, 37);

шинный и кабельный переход (3,3.1);

нерегулируемая батарея статических конденсаторов для компенсации реактивной мощности (33);

РУ высшего напряжения (6-10 кВ) ТП (39, 40, 41);

шинный мост и кабельная вставка (38, 38.1).

Таблица 1. Сетка схем ячеек КСО-6(10)-Э1 с номинальным током главных цепей 630 А



1

1.1

1.2

3

практическое пособие061.jpg

практическое пособие062.jpg

практическое пособие063.jpg

практическое пособие064.jpg

3.1

4

5

6

практическое пособие065.jpg

практическое пособие066.jpg

практическое пособие067.jpg

практическое пособие068.jpg

7

7.1

10

10.1

практическое пособие069.jpg

практическое пособие070.jpg

практическое пособие071.jpg

практическое пособие072.jpg

11

12

14

16

практическое пособие073.jpg

практическое пособие074.jpg

практическое пособие075.jpg

практическое пособие076.jpg

17

19

21

21.1

практическое пособие077.jpg

практическое пособие078.jpg

практическое пособие079.jpg

практическое пособие080.jpg

21.2

22

23

24

практическое пособие081.jpg

практическое пособие082.jpg

практическое пособие083.jpg

практическое пособие084.jpg

30

33

36

37

практическое пособие085.jpg

практическое пособие086.jpg

практическое пособие087.jpg

практическое пособие088.jpg

38

38.1

39

40

практическое пособие089.jpg

практическое пособие090.jpg

практическое пособие091.jpg

практическое пособие092.jpg

41практическое пособие093.jpg





Ячейки кабельного ввода предназначены для перехода от кабельной линии к сборным шинам РУ. Применение этих ячеек объясняется стремлением уменьшить размеры повреждения при возникновении электрической дуги в кабельной разделке, т. к. в них нет коммутационных аппаратов, на которые может воздействовать электрическая дуга. Ячейки кабельного ввода снабжены заземлителями типа ЗР.

Во многих ячейках установлены индикаторы напряжения, подключаемые к емкостным делителям напряжения (показаны как конденсаторы и газоразрядные лампы с разъемами). Наличие индикаторов позволяет персоналу осуществлять полный визуальный контроль наличия напряжения на всех элементах РУ, что важно для обеспечения безопасности обслуживания. Следует отметить, что действующие Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок в комплектных распределительных устройствах заводского изготовления (в том числе с заполнением элегазом) допускают производить проверку отсутствия напряжения с использованием встроенных стационарных указателей напряжения.

Характерной особенностью ячеек является установка ТТ во всех трех фазах, благодаря чему имеется возможность реализации максимальной защиты с реле во всех фазах. Это позволяет предотвратить развитие однофазных замыканий на землю в многоместные повреждения, затрагивающие зачастую до 4-5 кабельных линий. При наличии ТТ только в двух крайних фазах (А и С) и появлении дугового замыкания на землю в средней фазе (В), возможно следующее развитие повреждения. Перенапряжения, вызванные дуговым замыканием на землю (глава 3), приводят к двойным и тройным замыканиям на землю. Важно отметить, что релейная защита отключает КЛ, у которых повреждены фаза А или С, а КЛ с замыканием фазы В - не отключается релейной защитой. Сохранившееся на этой линии дуговое замыкание на землю провоцирует пробои изоляции фаз А и С с других КЛ и т. д. Если ТТ и релейная защита установлены во всех трех фазах, то при двойных замыканиях на землю имеется возможность автоматического отключения всех поврежденных КЛ.

Ячейки с выключателями нагрузки типа ВНТ (630 А) могут использоваться для осуществления ввода или секционирования, а главным образом - для коммутации отходящих линий без устройств релейной защиты. В ячейках 16, 17 для защиты от КЗ и перегрузки установлены предохранители бойкового типа. При перегорании хотя бы одного предохранителя происходит автоматическое отключение выключателя нагрузки, что часто бывает необходимо для предотвращения неполнофазного режима (работы линии с обрывом фазы). Неполнофазный режим весьма опасен для трехфазных электродвигателей переменного тока (асинхронных и синхронных).

Ячейки с вакуумными выключателями выполняют функции ввода, секционирования РУ, а также коммутации отходящих линий, батарей статических конденсаторов. Эти ячейки снабжены устройствами микропроцессорной релейной защиты. В ячейках могут быть установлены полупроводниковые ограничители перенапряжений (ОПН) для защиты от импульсных коммутационных перенапряжений (ИКП).

В ячейках (19; 21; 21.1; 21.2) установлены либо трехфазные антиферрорезонансные ТН серии НАМИТ, либо группы из трех однофазных ТН серии ЗНОЛ, либо группы из двух однофазных ТН серии НОЛ. Ячейки комплектуются групповой двухступенчатой защитой минимального напряжения (защитой от потери питания). Трехфазные ТН серии НАМИТ или группы из трех ТН серии НОЛ позволяют осуществить контроль фазных напряжений и выделять утроенное напряжение нулевой последовательности 3U0, являющееся признаком замыкания фазы на землю.

Трансформатор собственных нужд (22) - сухой трехфазный, 6(10)/0,4 кВ мощностью до 40 кВА, подключается к сборным шинам РУВН через выключатель нагрузки и предохранители с отключением выключателя при перегорании хотя бы одного предохранителя. На стороне НН трансформатора имеются вводной автомат и автоматы для подключения внешних устройств, например, для производства наладочных работ.

Шкаф оперативного тока (36; 37) предназначен для организации питания цепей оперативного тока и цепей собственных нужд РУ. В шкафе (схема 37) установлены элементы схемы АВР собственных нужд, автоматы для защиты присоединений, два источника бесперебойного питания (ИБП), а также понижающие (разделительные) трансформаторы 220/36 В для питания цепей освещения. Схема шкафа позволяет организовать АВР-0,4 кВ, а также обеспечить в течение 15—30 минут после исчезновения напряжения на вводах 0, 4 кВ бесперебойное питание от встроенных аккумуляторов цепей оперативного тока типового РП, содержащего 15-25 ячеек КСО. Таким образом, шкаф обеспечивает гарантированное питание цепей оперативного тока (в отличие от систем с выпрямленным или переменным током).

Шкаф по схеме 36 применяется, если нет второго НИП 0,4 кВ; он имеет один ИБП. По этим причинам он не снабжен устройством АВР.

Ячейки шинного (3) и кабельного (3.1) перехода используются для присоединения элементов РУ к сборным шинам.

Ячейка с БСК (33) предназначена для размещения на выкатной тележке батареи статических конденсаторов для компенсации реактивной мощности с номинальной мощностью 150, 300, 450 кВАр. Подключение ячейки с БСК осуществляется с помощью ячейки (14) с вакуумным выключателем.

Ячейки (39; 40; 41) предназначены для реализации РУ высшего напряжения ТП 6-10 кВ с АВР на стороне ВН, осуществляемым с помощью выключателей нагрузки.

Шинный мост (38) и кабельная вставка (38.1) служат для соединения сборных шин РУ при двухрядном расположении секций или расположении их в разных помещениях. Шинный мост представляет собой конструкцию из металлических коробов с установленными в ней опорными изоляторами и шинами. Кабельная вставка выполняется тремя одножильными кабелями с изоляцией из сшитого полиэтилена длиной от 4 м до 30 м.
