РЕЛЕЙНАЯ ЗАЩИТА И АВТОМАТИКА КСО
В ячейках КСО-6(10)-Э1 «Аврора» может устанавливаться релейная защита и автоматика для защиты следующих элементов:
трансформаторы;
вводы и отходящие линии;
синхронные и асинхронные электродвигатели;
сборные шины РУ;
генераторы.
По запросу в ячейках устанавливается следующее оборудование:
устройства коммерческого или технического учета;
дополнительные электроизмерительные приборы;
схемы автоматизации и управления конкретных объектов;
оптоволоконная дуговая защита;
элементы системы телемеханики (телеуправление, телесигнализация, телеизмерение);
элементы системы сбора и передачи информации.
Устройства релейной защиты и автоматики устанавливаются в отсеке релейной защиты и вторичной коммутации. Отсек смонтирован в верхней части ячейки КСО и полностью изолирован от высоковольтного оборудования.
Система оперативного тока РУ обеспечивает питание устройств релейной защиты и автоматики приводов выключателей и устройств сигнализации. В качестве оперативного тока может использоваться:
переменный ток напряжением 110 В, 220 В;
постоянный ток напряжением ПО В, 220 В.
В базовой комплектации в ячейках КСО-6(10)-Э1 «Аврора» применяется переменный оперативный ток напряжением 220 В.
Для организации переменного оперативного тока напряжением 220 В на каждую секцию распределительного устройства устанавливается ячейка трансформатора собственных нужд (схема 22). В ячейке ТСН предусмотрен автоматический выключатель для подключения шкафа оперативного тока ШОТ (схема 37).
В шкафе оперативного тока устанавливаются элементы схемы АВР-0,4 кВ, автоматические выключатели, источники бесперебойного питания, понижающие трансформаторы 220/36 В для питания цепей освещения, выпрямительные мосты для организации шинок блокировок. Каждый источник бесперебойного питания обеспечивает питание цепей оперативного тока и блокировок своей секции. Имеется возможность ручного резервирования источников бесперебойного питания.
Схема организации оперативного тока, распределительного устройства с ячейками КСО показана на рис. 1.

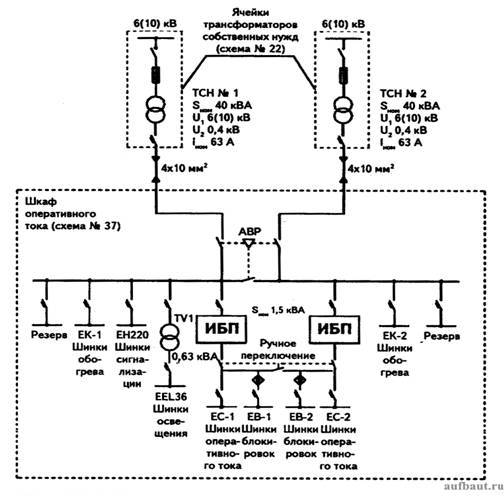

Рисунок 1. Схема организации оперативного тока РУ на ячейках КСО-6(10)-Э1 «Аврора»
Для защиты различных присоединений в ячейках КСО в базовом варианте устанавливаются микропроцессорные блоки релейной защиты и автоматики (МБРЗ) типа IPR-A и SMPR-A совместного производства ОАО ПО «Элтехника» и фирмы «ORION» (Италия).
Виды защит реле IPR-A:
токовая отсечка от междуфазных замыканий (ТО);
максимальная токовая защита от междуфазных замыканий (МТЗ);
токовая отсечка от однофазных замыканий на землю (ЗТО);
максимальная токовая защита от однофазных замыканий на землю;
защита от перегрузки с действием на сигнал. Виды защит реле SMPR-A:
все виды защит реле IPR-A;
защита минимального напряжения (ЗМН);
защита от повышения напряжения (ЗПН);
защита от повышения/понижения частоты (может использоваться для АЧР);
защита по снижению/повышению cos φ (может использоваться для регулирования БСК).
Максимальные токовые защиты от междуфазных замыканий и от замыканий на землю могут быть выполнены как с зависимыми, так и с независимыми времятоковыми характеристиками. В каждом из трех стандартов - ANSI, IAC, IEC/BC - блок имеет по четыре зависимых характеристики:
слабая зависимость;
нормальная зависимость;
сильная зависимость;
чрезвычайно сильная зависимость.
Ячейки КСО могут также комплектоваться следующими МБРЗ:
SEPAM 1000+ («Schneider-Electric»);
MICOM («ALSTOM»);
SPAC 800, SPAC 810 («ABB»);
SIPROTEC («Siemens»);
«БМРЗ-Механотроника»;
«Сириус-2» (ЗАО «Радиус»).
В связи с высокой стоимостью и сложностью всех указанных МБРЗ, возможна установка их в отдельном шкафе, поставляемом комплектно. Это позволяет исключить повреждение МБРЗ в случае возникновения электрической дуги в ячейке КСО, а также упрощает прокладку линий связи со SCADA-системой (оптоволокно, витая пара) и уменьшает наводки на линии связи.
Использование микропроцессорных устройств релейной защиты и автоматики позволяет реализовать:
все необходимые виды защит присоединений 6(10) кВ;
индикацию измеряемых величин на встроенном дисплее;
хранение информации;
регистрацию и хранение аварийных параметров;
установку и изменение уставок защит по локальной сети;
включение МБРЗ в SCADA-систему;
дистанционное управление коммутационным аппаратом по локальным сетям.
Для коммерческого или технического учета электроэнергии в ячейках КСО могут устанавливаться практически любые типы счетчиков электроэнергии.
Как правило, в ячейках КСО устанавливаются следующие типы счетчиков:
счетчики активной и реактивной электроэнергии серии СЭТ;
счетчики активной и реактивной электроэнергии серии ЕвроАльфа.
Счетчики этих серий имеют следующие возможности:
измерение и учет реактивной, активной, полной мощности и энергии;
возможность включения в SCADA-систему;
встроенный календарь, часы;
сохранение информации (энергонезависимая память);
отображение информации на встроенном жидкокристаллическом дисплее;
контактный выход при превышении потребления мощности.
По запросу, распределительное устройство комплектуется элементами системы сбора, передачи отображения, информации и управления SCADA. Система позволяет вести сбор и передачу необходимой информации, а также производить управление коммутационными аппаратами и РЗиА распределительного устройства. Применяемые блоки микропроцессорной релейной защиты и автоматики серии PR (ORION) имеют возможность включения в SCADA-систему через последовательный интерфейс RS 485 по протоколу обмена MODBUS RTU.
По заказу, распределительное устройство с ячейками КСО комплектуется устройствами, необходимыми для подключения элементов распределительного устройства к системе телемеханики.
ТЕЛЕСИГНАЛИЗАЦИЯ:
на клеммник выводятся блок-контакты коммутационных аппаратов, контакты реле неисправности, контроля напряжения и т. д.
ТЕЛЕИЗМЕРЕНИЕ:
для получения нормированного аналогового сигнала, пропорционально измеряемой величине, в ячейках КСО предусмотрена возможность подключения нормирующих преобразователей электрических величин. Тип и место установки нормирующих преобразователей оговаривается в процессе заказа.
ТЕЛЕУПРАВЛЕНИЕ:
для обеспечения выполнения команд «включить», «отключить» на клеммник телемеханики вынесены цепи управления промежуточных реле, контакты которых включены в цепи управления вакуумного выключателя.
По заказу, распределительное устройство на ячейках КСО-6(10)-Э1 «Аврора» комплектуется дуговой защитой «ОВОД-М», производства ЗАО «ПРОЭЛ». Защита реагирует на излучение, создаваемое электрической дугой, при помощи оптических датчиков, установленных в ячейках КСО.
Оптические датчики соединяются оптоволоконным кабелем с электронным блоком дуговой защиты, в котором находятся следующие устройства:
модуль преобразования и усиления сигнала от датчика электрической дуги;
модуль непрерывного контроля целостности канала, датчика, электроники канала;
модуль логики управления;
модуль сигнализации (срабатывания датчика, рабочего состояния и неисправности).
Дуговая защита построена по централизованному принципу: имеется центральный орган, который осуществляет
сбор информации от оптических датчиков (сигналы передаются по оптоволоконным кабелям) и максимальных токовых защит элементов РУ. Анализ информации осуществляется центральным микропроцессором, который выдает команды на отключение элементов РУ.
Устройство защиты осуществляет контроль исправности всех оптических датчиков и оптоволоконных кабелей.
Дуговая защита может работать по алгоритмам, обеспечивающим как селективное (поврежденной ячейки), так и неселективное (ячейки ввода или секционирования) отключение при возникновении электрической дуги.
Алгоритм неселективного отключения защиты построен таким образом, что при срабатывании любого датчика защиты и пуске защиты по току ввода (секционного выключателя) отключается вводной (секционный) выключатель с запретом АВР и АПВ.
Алгоритм селективного отключения построен следующим образом. При срабатывании датчика электрической дуги в зоне действия защит отходящей линии, защита этой линии блокирует действие дуговой защиты на отключение вводного (секционного) выключателя и отключает данную отходящую линию.
При возникновении электрической дуги вне зоны действия защит отходящих линий, эти защиты не могут блокировать действие дуговой защиты. В результате происходит отключение вводного (секционного) выключателя. Пуск дуговой защиты происходит по току в цепи вводного (секционного) выключателя. Срабатывание в этом случае любого датчика электрической дуги приводит к отключению вводного (секционного) выключателя с запретом АВР и АПВ. Селективный алгоритм работы дуговой защиты требует организации сигнала «пуск защиты» от каждой ячейки.
Устройства РЗиА устанавливаются в отсеке релейной защиты и вторичной коммутации.
Отсек представляет собой металлический ящик, смонтированный в верхней части корпуса ячейки КСО. На задней стенке отсека устанавливается монтажная панель, на которой монтируются МБРЗ и вспомогательные устройства РЗиА.
На двери отсека устанавливаются:
ключи управления;
сигнальные лампы неисправности и срабатывания защит;
мнемосхема ячейки с сигнальными лампами положения коммутационных аппаратов;
электроизмерительные приборы.
Реле, клеммные соединения, автоматические выключатели, низковольтные предохранители блока питания МБРЗ, применяемые в устройстве РЗиА, крепятся на DIN рейке, что облегчает монтаж или замену этих элементов. Между собой элементы РЗиА соединяются многожильным проводом (жгутом), прокладываемым в защитном коробе межкамерных соединений, расположенном в верхней части отсека. Для предупреждения образования конденсата, в отсеке устанавливается антиконденсатный нагревательный элемент (резистор) с автоматическим управлением от термостата.
