ЭЛЕМЕНТЫ КАРКАСА

Железобетонный каркас здания может быть монолитным или смонтирован из сборных элементов. Типоразмеры основных элементов каркаса утверждены Госстроем РФ в «Каталоге унифицированных железобетонных изделий и конструкций для промышленного строительства». В каркас здания входят фундаменты, колонны, подкрановые балки, фермы и плиты перекрытия.

Колонны используются сечением от 20х30 до 40х80 см в зависимости от проектных нагрузок. Колонны малых сечений (от 20х30 до 40х40 см) применяют для каркасов многоэтажных жилых и гражданских зданий. Усиленные колонны используются в промышленных зданиях с подкрановыми путями и балками. Колонны могут быть Г-образные и Т-образные, подразделяться на основные (воспринимающие все основные нагрузки) и фахверковые (служащие для восприятия нагрузки от ограждающих конструкций). Армируют колонны сварным каркасом, продольную арматуру которого выполняют из горячекатанной стали периодического профиля марки Ст.5.

Колонны стыкуют путем устройства шарнирных или жестких соединений, примеры которых приведены на рис. 1.

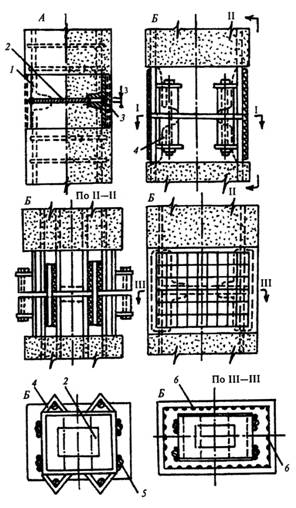

Рисунок 1. Стыкование колонны с применением центрирующей прокладки: А - с приваркой по контуру стального оголовника; Б - с приваркой рабочих стержней коротышами; 1 - оголовник; 2 - центрирующая прокладка; 3 - сварной шов; 4 - монтажные уголки; 5 - стыковые стержни; 6 - сетка

Для наложения сварных швов кромка верхнего или обоих оголовников должна иметь фаски. Соединение может осуществляться путем сварки парных арматурных стержней, выпускаемых из колонны. Опирание ригелей на колонны в жилых и гражданских зданиях может быть осуществлено с применением выступающих за пределы колонны закладных деталей, которые образуют опорные столики для ригелей (рис. 2).

Рисунок 2. Узел сопряжения ригеля со стойкой каркаса при помощи двутавра (из нормалей для московских заводов железобетонных изделий): 1 - монтажные швы; 2 - отверстие для прохождения бетона; 3 - цементный раствор; 4 - двутавр, усиленный листом 10 мм

Закладную деталь изготовляют из двутавра, швеллеров или уголков. Для того чтобы опорная часть столика не выступала в помещение, ее размещают в пределах высоты ригеля. В многоэтажных кирпичных зданиях узлы сопряжения ригелей с кирпичными колоннами решают с применением железобетонных стаканов или подушек (рис. 3).

Рисунок 3. Узел сопряжения ригеля с кирпичным столбом: А - при помощи стакана; Б - при помощи железобетонной подушки; 1 - железобетонный стакан; 2 - железобетонная подушка

Стеновые панели служат ограждением каркаса. Для стен производственных зданий используют легкобетонные крупные блоки толщиной 300, 400 и 500 мм с изменениями по высоте кратно 600 мм, а по длине - кратно 500 мм. По числу слоев стеновые панели, которые выполняют несущие или тепловые функции, подразделяются на однослойные и слоистые (двухслойные, трехслойные). Отделочные слои при классификации панелей не учитывают.

Однослойные стеновые панели изготавливают из легких ячеистых бетонов объемным весом 800-1200 кг/м³. Они должны обладать необходимой морозостойкостью и обеспечивать теплотехнические качества наружного ограждения. Слоистые панели состоят из наружной железобетонной или легкобетонной прочной оболочки, утепленной изнутри легким теплоизоляционным материалом и воспринимающей все нагрузки. В двухслойных панелях применяются, как правило, жесткие штучные утеплители или ячеистые и легкие бетоны. В качестве жестких утеплителей применяют пенобетон, пеносиликат, пеностекло и другие материалы с объемным весом 300-400 кг/м³ (табл. 1).

Таблица 1. Толщина и вес стеновых панелей для жилых зданий

Толщина бетонной оболочки составляет не менее 5 см при полужестких и 3 см при жестких утеплителях. Фасадную поверхность стеновых панелей облицовывают декоративным бетоном на белом цементе или керамическими плитками. Возможна окраска бетонной поверхности.

Междуэтажные перекрытия (рис. 4, 5) выполняют, как правило, из железобетонных панелей, предусмотренных «Каталогом индустриальных строительных изделий для жилищного и гражданского строительства», утвержденного Госстроем РФ.

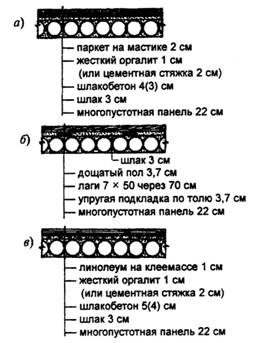

Рисунок 4. Типы междуэтажных перекрытий: а - в жилых комнатах и коридорах; б - в кухнях; в - в жилых комнатах, коридорах и кухнях

Рисунок 5. Типы междуэтажных перекрытий (продолжение): г - в санузлах; д - в коридорах над подвалами

В каталог входят панели перекрытий длиной 586 см с круглыми или овальными пустотами диаметром 15,3 см и ребристые. Высота пустотных панелей 22 см, ребристых с обычным армированием 26 см, с предварительным напряжением 22 см. Из условий взаимозаменяемости элементов ширина панелей установлена 179, 159, 119, 99 и 79 см. При устройстве перекрытий швы между смежными панелями заполняют раствором марки 100, что обусловлено требованиями звукоизоляции и расчетом, предусматривающим совместную работу панелей. Перекрытия выполняют роль горизонтальной диафрагмы каркаса и принимают на себя все эксплуатационные нагрузки (табл. 2). Монолитные перекрытия изготавливают по месту.

Таблица 2. Панели с круглыми пустотами (обычное и напряженное армирование)
