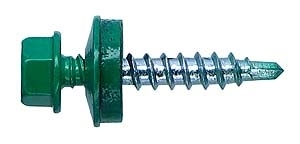

Кровельный саморез по дереву
с шайбой и резиновой прокладкой, наконечник - сверло, оцинкованный. ПОКРАСКА В БАЗОВЫЕ ЦВЕТА КРОВЛИ
Применяются для крепления металлочерепицы к деревянным и металлическим кровельным конструкциям. Изготовлены из оцинкованной стали. Наконечник – сверло. Шестигранная головка (с буртом) D=8

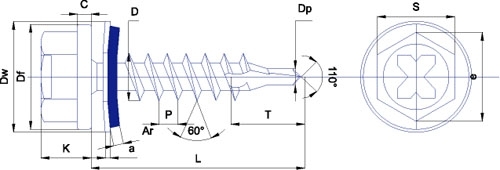

Технические характеристики
Обозначение |
4,8 х 29 |
4,8 х 35 |
4,8 х 38 |
4,8 х 51 |
4,8 х 65 |
4,8 х 70 |
| L длина, мм | 27,75-30,75 | 33,75-39,25 | 36,75-39,25 | 48,75-51,25 | 65,55-65,90 | 68,50-61,50 |
| P шаг резьбы, мм | 2,12 | 2,12 | 2,12 | 2,12 | 2,12 | 2,12 |
| C толщина бурта, мм | 0,9-1,15 | 0,9-1,15 | 0,9-1,15 | 0,9-1,15 | 0,9-1,15 | 0,9-1,15 |
| Df диаметр бурта, мм | 10,00-10,60 | 10,00-10,60 | 10,00-10,60 | 10,00-10,60 | 10,00-10,60 | 10,00-10,60 |
| e, мм | 8,60-9,00 | 8,60-9,00 | 8,60-9,00 | 8,60-9,00 | 8,60-9,00 | 8,60-9,00 |
| K высота головки, мм | 4,15-4,45 | 4,15-4,45 | 4,15-4,45 | 4,15-4,45 | 4,15-4,45 | 4,15-4,45 |
| S размер под ключ, мм | 7,70-7,90 | 7,70-7,90 | 7,70-7,90 | 7,70-7,90 | 7,70-7,90 | 7,70-7,90 |
| D наружный диаметр, мм | 4,70-4,85 | 4,70-4,85 | 4,70-4,85 | 4,70-4,85 | 4,70-4,85 | 4,70-4,85 |
| Dp диаметр сверла, мм | 2,80-3,00 | 2,80-3,00 | 2,80-3,00 | 2,80-3,00 | 2,80-3,00 | 2,80-3,00 |
| T длина сверла, мм | 4,00-5,50 | 4,00-5,50 | 4,00-5,50 | 4,00-5,50 | 4,00-5,50 | 4,00-5,50 |
| Dw диаметр шайбы, мм | 13,80-14,20 | 13,80-14,20 | 13,80-14,20 | 13,80-14,20 | 13,80-14,20 | 13,80-14,20 |
| Ar толщина резины, мм | 2,40-2,80 | 2,40-2,80 | 2,40-2,80 | 2,40-2,80 | 2,40-2,80 | 2,40-2,80 |
| a толщина шайбы, мм | 0,70-0,90 | 0,70-0,90 | 0,70-0,90 | 0,70-0,90 | 0,70-0,90 | 0,70-0,90 |
| Твердость серцевины, HV | 240-425 | 240-425 | 240-425 | 240-425 | 240-425 | 240-425 |
| Твердость поверхности, HV | min 560 | min 560 | min 560 | min 560 | min 560 | min 560 |
| Мин. разруш. момент, Hм | 2,46 | 2,46 | 2,46 | 2,46 | 2,46 | 2,46 |
| Приблизительный вес 1000 шт., кг | 5,23 | - | 6,00 | 7,07 | - | 9,00 |
Материал: сталь С1022
Покрытие: головки оцинкованные или окрашенныев базовые цвета кровли, цинк 7мкм
Головка: Шестигранная головка D=8
Шаг резьбы: крупный
Покрытие металлической части: белый цинк
Наконечник: сверло №2
Толщина резиновой прокладки EPDM на шайбе 2,4 - 2,8 мм.
Покраска в любой цвет RAL и RR
