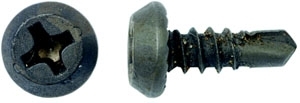

Саморез для крепления листового металла и металлических профилей до 2 мм - фосфатированный
Полуцилиндрическая головка "Phillips" № 2, наконечник сверло
Применяется для крепления листового металла и других листовых материалов к металлическим и деревянным конструкциям. Саморезы такого типа имеют самосверлящий наконечник со способностью просверливания металла до 2,0 мм и полуцилиндрическую головку с крестообразным шлицем Philips №2.

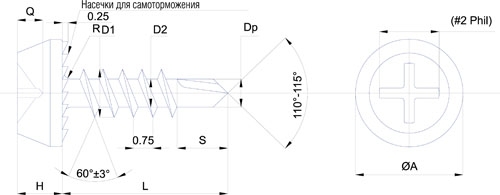

Технические характеристики
Обозначение, мм |
3,5х9,5 |
3,8х11 |
| L длина, мм | 8,9-10,2 | 10,2-11,8 |
| A диаметр головки, мм | 6,60-6,90 | 7,60-8,00 |
| H высота головки, мм | 2,35-2,60 | 2,70-3,00 |
| D1 наружный диаметр, мм | 3,35-3,53 | 3,75-3,95 |
| D2 внутренний диаметр, мм | 2,80-2,90 | 2,76-2,92 |
| Q глубина шлица, мм | 2,35-2,60 | 2,31-2,95 |
| R радиус, мм | 0,10 | 0,60 |
| Шлиц | Ph2 | Ph2 |
| Dp диаметр сверла, мм | 2,8-2,9 | 3,10 |
| S длина сверла, мм | 3,2-3,4 | 4,00 |
| Вес 1000 шт., кг | 1,10 | 1,05 |
Материал: сталь C1022
Покрытие: фосфатированный
Наконечник: сверло №1
