КОНСТРУКЦИЯ, ФОРМА И ТИПОРАЗМЕРЫ

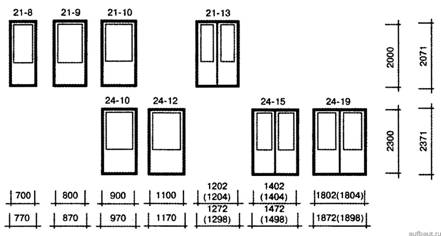

Рисунок 1. Габаритные размеры дверей типов О и К (остекленных и качающихся) (ГОСТ 6629-88)
Примечания.
Схемы дверей изображены со стороны открывания полотна. Цифры над схемами дверей обозначают размеры проемов в дециметрах.
Размеры в скобках даны для дверей с качающимися полотнами.

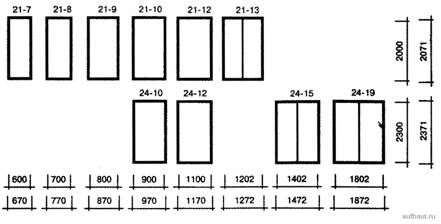

Рисунок 2. Габаритные размеры дверей типов Г и У (глухих и усиленных) (ГОСТ 6629-88)
Рисунок 3. Конструкция, форма и типоразмеры дверей типов О и Г (ГОСТ 6629-88)
Рисунок 4. Конструкция, форма и типоразмеры дверей типа О (ГОСТ 6629-88)

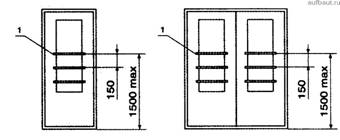

Рисунок 5. Примеры установки защитных ограждений (ГОСТ 6629-88)
1 – деревянные планки
Примечание.
Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.
Рисунок 6. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП (ГОСТ 6629-88)
1 – шип, скоба или скрепка
Рисунок 7. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП (ГОСТ 6629-88)
1 - шип, скоба или скрепка;
2 - бруски для установки замка и ручек;
h - ширина просвета, не более 40 мм;
l - длина просвета, не более 400 мм;
b - сдвиг реек относительно друг друга
Рисунок 8. Щит с мелкопустотным заполнением из фанеры или твердой древесноволокнистой плиты (ГОСТ 6629-88)
Рисунок 9. Щит с мелкопустотным заполнением из шпона (ГОСТ 6629-88)
Рисунок 10. Щит с мелкопустотным заполнением из твердой древесноволокнистой плиты (вариант) (ГОСТ 6629-88)
Рисунок 11. Щит с мелкопустотным заполнением из мягкой древесноволокнистой плиты (ГОСТ 6629-88)
Рисунок 12. Щит с мелкопустотным заполнением деревянными брусками (рейками) (ГОСТ 6629-88)
