Металлический дюбель для пустотелых конструкций
Предназначен для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью, например: гипсокартонные плиты, древесностружечные плиты или пустотелые материалы. Также используется при необходимости частой разборки конструкции.
Монтаж возможно осуществлять двумя способами: с помощью специальных клещей, с использованием отвертки.

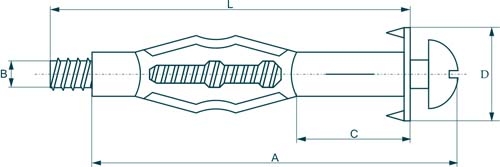

Технические характеристики
Обозначение |
Диаметр отверсия под дюбель, мм |
L, мм |
A, мм |
B, мм |
C, мм |
D, мм |
Толщина скрепляемого материала, мм |
Допустимая нагрузка на выдергивание, КГС |
|
4 х 12 (4S) |
8 |
38 |
32 |
6,8 |
9 |
13,5 |
5-12 |
70 |
|
4 х 16 (4MS) |
8 |
52 |
38 |
6,8 |
11 |
13,5 |
3-20 |
70 |
|
4 х 23 (4L) |
8 |
52 |
45 |
6,8 |
22 |
13,5 |
18-24 |
70 |
|
4 х 27 (4EL) |
8 |
59 |
52 |
6,8 |
29 |
13,5 |
25-31 |
70 |
|
4 х 38 (4xL) |
8 |
65 |
59 |
6,8 |
36 |
13,5 |
32-38 |
70 |
|
5 х 16 (6S) |
11 |
58 |
52 |
9 |
9 |
16 |
3-18 |
80 |
