Справочник строителя | Дюбели
Дюбель с гвоздем для быстрого монтажа - цилиндрический бортик
в сборе
Дюбель с гвоздем предназначен для крепления к бетону, полнотелым материалам, кирпичу с пустотами, пенобетону всевозможных деревянных деталей, включая обрешетку под штукатурку, рамы, стыковочные стеновые или штукатурные профили, плинтусы, настенные уголки, а также кабельных каналов, зажимов для кабеля и труб, тонколистовой стали и т.п.
Гвоздевой дюбель просто забивается молотком. Крепление может быть демонтировано или ослаблено при помощи отвертки.
Материал: дюбель - полипропилен, ПНД, нейлон; гвоздь - сталь С1008, оцинкованный, желтопассивированный
Технические характеристики

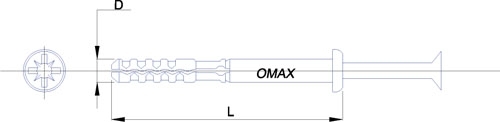

Обозначение |
D диаметр дюбеля, мм |
L длина дюбеля, мм |
Do диаметр сверла, мм |
Ds диаметр гвоздя, мм |
Ls длина гвоздя, мм |
|
6 х 35 |
6,0 |
35,00 |
5,00 |
3,50 |
40,00 |
|
6 х 40 |
6,0 |
40,00 |
6,00 |
4,00 |
45,00 |
|
6 х 60 |
6,0 |
60,00 |
6,00 |
4,00 |
65,00 |
|
6 х 80 |
6,0 |
80,00 |
6,00 |
4,00 |
85,00 |
|
8 х 60 |
6,0 |
60,00 |
8,00 |
5,00 |
65,00 |
|
8 х 80 |
6,0 |
80,00 |
8,00 |
5,00 |
85,00 |
|
8 х 100 |
6,0 |
100,00 |
8,00 |
5,00 |
105,00 |
|
8 х 120 |
6,0 |
12,000 |
8,00 |
5,00 |
125,00 |
|
8 х 140 |
6,0 |
140,00 |
8,00 |
5,00 |
145,00 |
|
10 х 100 |
6,0 |
100,00 |
10,00 |
7,00 |
110,00 |

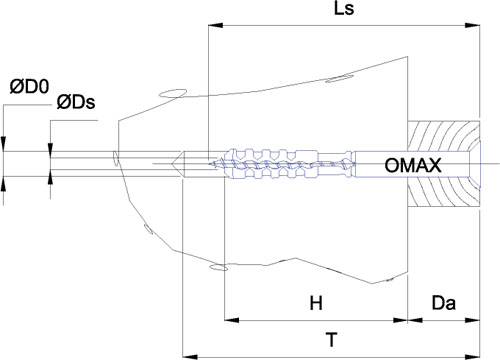

Обозначение |
T мин. глубина при сквозном монтаже, мм |
H мин. глубина анкеровки, мм |
Da макс. толщина прикрепляемого материала, мм |
Мин. вырывающая сила, кН (бетон В25) |
Мин. срезающая сила, кН (бетон В25) |
Вес 1000 шт., кг |
|
6 х 35 |
45,00 |
30,00 |
15,00 |
0,90 |
1,30 |
3,50 |
|
6 х 40 |
50,00 |
30,00 |
10,00 |
1,60 |
1,80 |
3,30 |
|
6 х 60 |
70,00 |
30,00 |
30,00 |
1,60 |
1,80 |
4,89 |
|
6 х 80 |
90,00 |
30,00 |
50,00 |
1,60 |
1,80 |
7,28 |
|
8 х 60 |
70,00 |
40,00 |
20,00 |
2,40 |
2,90 |
8,50 |
|
8 х 80 |
90,00 |
40,00 |
40,00 |
2,40 |
2,90 |
11,02 |
|
8 х 100 |
110,00 |
40,00 |
60,00 |
2,40 |
2,90 |
13,78 |
|
8 х 120 |
130,00 |
40,00 |
70,00 |
2,40 |
2,90 |
16,53 |
|
8 х 140 |
115,00 |
40,00 |
90,00 |
3,40 |
2,90 |
19,30 |
|
10 х 100 |
150,00 |
50,00 |
50,00 |
2,40 |
4,10 |
15,32 |
