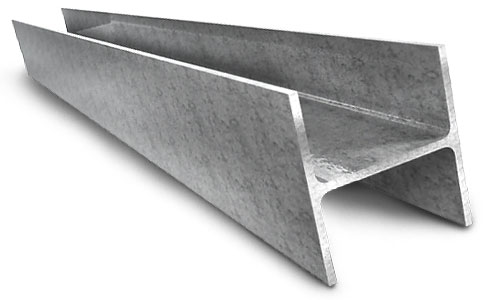

Двутавр
Двутавры делятся на:
двутавры с параллельными гранями полок:
Б - нормальные: № 20Б, 25Б, ЗОБ, 35Б, 40Б, 45Б, 50Б, 55Б, 60Б,70Б,
Ш - широкополочные: 20Ш, 25Ш, ЗОШ, 35Ш, 40Ш, 45Ш, 50Ш, 60Ш, 70Ш, 80Ш, 90Ш, 100Ш,
К - колонные: 20К, 25К, ЗОК, 35К, 40К;
двутавры с уклоном граней полок:
обычные (уклон внутренних граней полок 6-12%) (ГОСТ 8239-89): №10,12,14,16,18,20,22,24,27,30,33,36,40,45,50,55,60;
специальные (М и С) (ГОСТ 19425-74):
М - для подвесных путей (уклон внутренних граней полок не более 12%): № 18М, 24М,ЗОМ,36М,45М;
С - для армировки шахтных стволов (уклон внутренних граней полок не более 16%): № 14С, 20С, 20Са, 22С, 27С, 27Са, 36С.
Согласно стандартам балки изготавливают длиной от 4 до 12 м.
Остатком считаются балки длиной не менее 3 м.
В зависимости от назначения балки изготовляют:
мерной длины,
кратной мерной длины,
мерной длины с остатком до 5% массы партии,
кратной мерной длины с остатком до 5% массы партии,
немерной длины.
Масса балок рассчитывается согласно ГОСТу, которым пользуется конкретный завод-производитель. ГОСТ указывается на сертификате на каждую партию металлопроката.
