ГУСЕНИЧНЫЕ БУЛЬДОЗЕРЫ

В качестве базовых машин гусеничных бульдозеров используют гусеничные промышленные тракторы общего назначения: тракторы тягового класса 3 (ДТ-75), тягового класса 4 (Т-90П, Г-4АП2), тягового класса 10 (Т-10М), тягового класса 15 (Т-15.01), тягового класса 20 (Т-20.01), тягового класса 25 (Т-25.01, ДЭТ-250М2), тягового класса 35 Т-35.01), тягового класса 50 (Т-50.01), тягового класса 75 (Т-75.01/Т-800).

Бульдозеры с неповоротным отвалом могут устанавливаться на тракторах любых тяговых классов. Бульдозерное оборудование включает отвал, два толкающих бруса, гидрораскосы и гидроцилиндры подъема-опускания отвала. На неповоротных бульдозерах устанавливают прямые, полусферические, сферические и специальные отвалы. Прямой отвал - основной рабочий орган бульдозеров на тракторах тягового класса до 25. Полусферический и сферический отвалы сварены из трех секций - центральной и двух боковых, неположенных к центральной секции под углом 15° в плане.

Прямой неповоротный отвал бульдозера представляет собой жесткую сварную металлоконструкцию с лобовым листом криволинейного профиля. Вдоль нижней усиленной кромки отвала крепятся сменные двухлезвийные режущие ножи (боковые и средние), наплавленные износоустойчивым сплавом. В середине верхней части отвала имеется козырек, препятствующий пересыпанию грунта через верхнюю кромку.

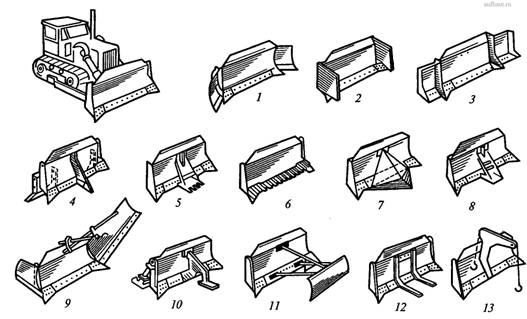

Неповоротные гусеничные бульдозеры могут оснащаться дополнительным быстросъемным оборудованием (рис. 1), значительно расширяющим их технологические возможности: неподвижными или гидроуправляемыми уширителями отвала (1, 3), передними и задними рыхлительными зубьями (4), киркой для взламывания асфальтовых покрытий (5), ножами для разработки мерзлых грунтов (6), кусторезным ножом (7), надставкой для рытья канав (8), откосником с жестким креплением и гидроуправляемым откосником-планировщиком (9), передними и задними лыжами (10), отвальной приставкой для работы от стенки (11), грузовыми вилами (12), подъемным крюком (13) и т. п.

Сменные рабочие органы гусеничных бульдозеров

Рис. 1. Сменные рабочие органы гусеничных бульдозеров

Бульдозеры с поворотным отвалом могут устанавливаться на тракторах тягового класса до 35, но в основном базовыми машинами поворотных бульдозеров служат трактора тяговых классов 3; 4; 10 и 15.

Поворотное бульдозерное оборудование состоит из прямого отвала толкающей универсальной рамы, толкателей, раскосов и гидроцилиндров подъема-опускания отвала.

При продольном движении бульдозера с повернутым в плане отвалом грунт перемещается вбок по отвалу. Способность поворотных бульдозеров перемещать грунт в сторону определяет их широкое использование при засыпке каналов, рвов, траншей коммуникаций, а также очистки строительных площадок и дорог от снега. Гидравлическая система управления рабочим оборудованием обеспечивает с помощью гидроцилиндров подъем и принудительное опускание отвала, его плавающее и фиксированное положение с помощью гидроцилиндров, поворот отвала в плане (у поворотных бульдозеров) гидроцилиндрами, поперечный, двусторонний перекос (до 12°) отвала в вертикальной плоскости, регулировку угла резания ножей отвала (среднее значение 55°) путем поворота (наклона) отвала гидроцилиндрами вперед и назад относительно толкающего устройства.

Принудительное заглубление ножей отвала в грунт под действием гидроцилиндров, развивающих усилие ? 40 % веса тягача, позволяет бульдозерам с гидравлическим управлением разрабатывать прочные грунты, а возможность установки отвала в определенное фиксированное положение обеспечивает срезание слоя грунта заданной толщины. Поперечный перекос отвала повышает универсальность машины и ее эксплуатационные возможности на планировочных работах, облегчает разработку прочных и мерзлых грунтов и т. п.

Бульдозеры на базе тракторов тяговых классов 3 и 4 используют для разработки и перемещения грунтов I и II категорий, рытья и засыпки траншей, возведения насыпей, перемещения щебня и других дорожно-строительных материалов, выполнения планировочных работ, а также расчистки дорог от снега.

Бульдозеры ДЗ-42 (ДЗ-162), ДЗ-42Г (рис. 2) с неповоротным отвалом и бульдозер ДЗ-42П с поворотным отвалом базируются на гусеничном тракторе тягового класса 3 ДТ-75.

Бульдозер ДЗ-42Г

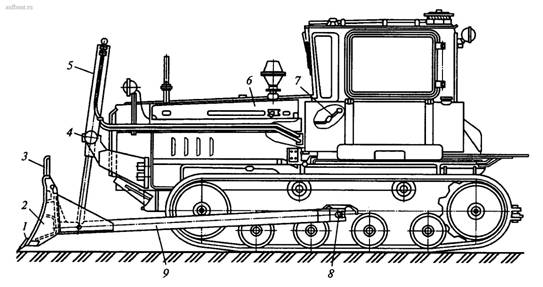

Рис. 2. Бульдозер ДЗ-42Г: 1 - нож; 2 - отвал; 3 - козырек; 4 - кронштейн; 5 - гидроцилиндр подъема-опускания отвала; 6 – базовый трактор; 7- рычаг управления гидрораспределителем; 8 - упряжный шарнир; 9 - толкающий брус

Неповоротное бульдозерное оборудование состоит из прямого отвала сварной конструкции со сменными двухлезвийными ножами в нижней части и козырьком в средней верхней части, двух толкающих брусьев, приваренных к отвалу, двух (ДЗ-42) или одного (ДЗ-42Г) гидроцилиндра подъема-опускания отвала.

У бульдозера ДЗ-42П с поворотным отвалом имеется возможность изменения угла установки отвала в плане относительно продольной оси машины на величину ± 25°, что позволяет более производительно использовать бульдозер на обратной засыпке фунта и очистке дорог от снега и других работах.

Поворотный отвал шарнирно закреплен на П-образной толкающей раме, подъем, и опускание которой осуществляются двумя гидроцилиндрами управления отвалом, расположенными по бокам силовой установки. Отвал соединен с рамой двумя боковыми толкателями внизу и двумя винтовыми раскосами вверху. Угол установки отвала в плане регулируют, меняя место крепления боковых толкателей на раме. Винтовыми раскосами регулируют угол резания ножей отвала.

На сельскохозяйственный гусеничный трактор Т-4А.01 тягового класса 4 навешивают бульдозерное оборудование типа ОБГН-4 с неповоротным отвалом. На гусеничный трактор Т-4АП2.1 навешивают неповоротное бульдозерное оборудование ОБГН-4М. Трактор Т-4АП2.1 с бульдозерным оборудованием может комплектоваться рыхлителем РН-4, предназначенным для послойного рыхления фунтов III и IV категорий при строительстве и ремонте дорог. Техническая характеристика бульдозеров на базе гусеничных тракторов тяговых классов 3 и 4 приведена в табл. 1.

Бульдозеры на базе тракторов тягового класса 10 предназначены для землеройно-планировочных работ на фунтах I-IV категории с предварительным рыхлением. Бульдозеры базируются на гусеничных тракторах класса 10 и их модификациях.

Бульдозеры оснащаются неповоротными и поворотными прямыми отвалами, неповоротными полусферическими отвалами. Рабочее оборудование бульдозеров имеет мало различий. Техническая характеристика бульдозеров на базе тракторов тягового класса 10 приведена в табл. 2.

Технические характеристики
Таблица 1. Техническая характеристика гусеничных бульдозеров на базе тракторов тяговых классов 3 и 4
Параметры
Индекс машины
ДЗ-42Г
ДЗ-42 (ДЗ-162)
ДЗ-42П
Бульдозерное оборудование
ОБГН-4
ОБГН-4М

Тяговый класс базового трактора

3

3

3

4

4

Базовый трактор

ДТ-75М

ДТ-75Н

Д75Д

Т-4А.01

Т-4АП2.01

Мощность двигателя, кВт

70

70

70

96

96

Тип отвала

Неповоротный

Поворотный

Неповоротный

Размеры отвала, мм:

длина

2560

2560

2800

2600

2845

высота (с козырьком)

800 (950)

800 (950)

800 (950)

1100

1050

Наибольшая высота подъема отвала, мм

830

830

635

700

700

Наибольшее заглубление отвала, мм

410

410

300

350

300

Угол установки отвала в плане, град

90

90

±25

90

90

Угол резания, град

55

55

55

55

55

Предельно допустимые уклоны при работе бульдозера, град

20

20

20

20

20

Объем грунта, перемещаемого отвалом, м3

1,5

1,5

1,5

1,7

1,8

Скорость движения вперед, км/ч

5,3...11,3

5,3...11,3

5,3...11,3

3,47...5,20

2,22...4,0

Габаритные размеры, мм

4980х2560х2650

4650х2560х2710

5200х2800х2710

4850х2600х2845

4900х3280х2845

Масса, кг:

эксплуатационная бульдозера

7985

7985

7430

9970

10330

бульдозерного оборудования

800

800

900

1100

1500

Изготовитель

ОАО «ВгТЗ» (г. Волгоград), ОАО «МРМЗ»

ОАО «Алтайский трактор»(г. Рубцовск)

Таблица 2. Техническая характеристика бульдозеров на базе тракторов тягового класса 10
Параметры
Индекс машины
Б10МБ-2121-2В4
Б10М.0100Е
ТС-10

Базовый трактор

Т-10МБ

Т-10М

ТС-10

Мощность двигателя, кВт

132

132

132

Тип отвала

Неповоротный прямой

Полусферический

Полусферический, с гидроперекосом

Размеры отвала, мм:

длина

4260

3310

3240

высота

1350

1310

1300

Наибольший подъем отвала, мм

1220

1020

900

Наибольшее заглубление отвала, мм

470

435

350

Угол установки отвала в плане, град

90

90

90

Угол поперечного перекоса отвала, град

±20

± 10

± 12

Скорость движения, км/ч:

вперед

2,58...10,38

2,58...10,38

0…9,5

назад

3,01...10,2

3,01...10,2

0...9,5

Габаритные размеры, мм

6255x4260x3145

5675x3310x3180

5960х3240х3090

Масса навесного оборудования, кг

2870

2510

2160

Общая масса, кг

19560

16760

16500*

Изготовитель

ООО «ЧТЗ-Уралтрак»

(г. Челябинск)

ЗАО «ЧСДМ»

(г. Челябинск)

* С учетом рыхлителя.
