МИКРОПРОЦЕССОРНЫЕ УСТРОЙСТВА РЕЛЕЙНОЙ ЗАЩИТЫ
В настоящее время большинство фирм-производителей устройств релейной защиты и электроавтоматики (РЗА) прекращает выпуск электромеханических реле и переходит на микропроцессорную элементную базу. Это объясняется следующими достоинствами микропроцессорных устройств.
1. Элементная база (промежуточные трансформаторы, электронная часть, выходные устройства) у большинства устройств РЗА получается практически одинаковой. Отличие заключается в программном обеспечении.
2. В силу идентичности устройства комплектов различного назначения, достигается высокая степень автоматизации производства с минимальной долей ручного труда.
3. Микропроцессорные устройства РЗА органически входят в автоматизированную систему управления технологическим процессом (АСУ ТП) электрической части сетей и систем и обеспечивают высокую степень информатизации электроэнергетических процессов. В конечном счете это (со временем) должно повысить надежность электроэнергетических сетей и систем.
4. Микропроцессорные устройства являются интеллектуальными системами, обладающими возможностью совершенствования путем изменения программного обеспечения и использования более перспективных принципов выполнения (алгоритмов) защиты. Изменение алгоритмов и программ возможно осуществлять в ходе эксплуатации.
5. Эти устройства не требуют использования мощных ТТ и ТН, т. к. их потребление по цепям тока и напряжения крайне мало (единицы вольт и миллиамперы).
Широкое внедрение микропроцессорных устройств сдерживается их высокой стоимостью и практически отсутствием в России производства микропроцессорной техники. Однако это явление временное и в перспективе микропроцессорная техника в РЗА альтернативы не имеет (другие устройства с нею со временем будут неконкурентоспособны).
Центральным элементом рассматриваемых устройств является микропроцессор - однокристальная электронно-вычислительная машина (ЭВМ) с оперативным (ОЗУ) и постоянным (ПЗУ) запоминающими устройствами, таймером, устройствами ввода и вывода.
Структурная схема устройств защиты линии приведена на рис. 1.

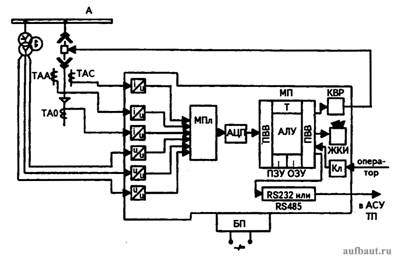

Рисунок 1. Упрощенная структура микропроцессорного устройства релейной защиты линии 6-10 кВ
Устройство подразделяется на аналоговую и цифровую части. В состав аналоговой части входят преобразователи «ток — напряжение» (промежуточные трансформаторы тока i/u), «напряжение - напряжение» (промежуточные трансформаторы напряжения u/u) и коммутатор аналоговых сигналов (мультиплексор МПл). Входным элементом цифровой части является аналогово-цифровой преобразователь (АЦП). Выходные сигналы (в цифровой форме) АЦП подаются на входы портов ввода-вывода (ПВВ) микропроцессора. Благодаря мультиплексору удается с помощью одного достаточно дорогостоящего АЦП последовательно осуществлять преобразование нескольких аналоговых сигналов в цифровую форму.
Арифметико-логическое устройство (АЛУ) микропроцессора по программе, заложенной в постоянное запоминающее устройство (ПЗУ), с участием оперативного запоминающего устройства (ОЗУ) производит обработку информации и принимает решение о необходимости отключения защищаемой линии.
Если такая необходимость есть, то срабатывают одно или несколько выходных реле из их комплекта (КВР), через контакты которых подается сигнал на отключение выключателя Q.
Данные о срабатывании выходных реле, параметрах срабатывания устройства защиты и др. могут быть выданы для персонала на жидкокристаллический индикатор (ЖКИ). Требуемая информация может быть передана в АСУ ТП с помощью интерфейса RS232 или RS485. Коррекция программ, заложенных в ПЗУ, и настройка устройства может производиться с помощью клавиатуры (КЛ). Электропитание устройства осуществляется с помощью блока питания (БП).
Характеристики микропроцессорных устройств релейной защиты во многом повторяют характеристики аналогичных устройств, выполненных на электромеханической или электронной элементной базе.
В настоящее время серийно выпускаются устройства типов «Сириус» (НПФ «Радиус», г. Зеленоград), БМРЗ (г. Санкт-Петербург), SPAC (ABB) и др. Они выполняют функции защит линий 6-10 кВ, электродвигателей напряжением выше 1 кВ и др.
