КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОНВЕКТОРОВ

Конвектором называется отопительный прибор, выполненный из стальных труб, на которые наносится пластинчатое оребрение. Конвекторы поставляются на стройку в собранном виде, и их монтаж сводится к креплению теплообменника на кронштейнах, заделываемых в стену под подоконником, и соединению патрубков теплообменников с трубами циркуляции горячей воды в системе отопления.

На рис. 1 представлена конструкция отечественного отопительного прибора-конвектора ОАО «Сантехпром» с ручным регулированием расхода нагреваемого воздуха через нагревательный теплообменник 1. Путем поворота ручки 2 воздушного клапана, установленного в съемном кожухе 3 выше нагревательного элемента 1, достигается изменение количества проходящего через прибор воздуха.

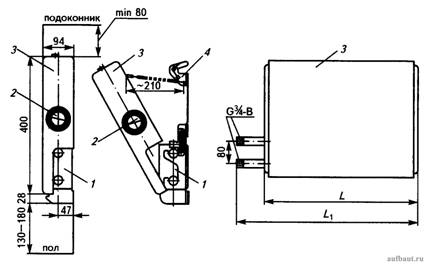

Рисунок 1. Конструкция отечественного отопительного прибора-конвектора ОАО «Сантехпром» малой глубины с ручным регулированием теплоотдачи: 1 - нагревательный теплообменник; 2 - поворотные ручки регулировочного воздушного клапана; 3 - съемный кожух; 4 - скобы для навешивания конвектора на кронштейны, заделанные в стену под подоконником

Конвектор навешивается скобами 4 к кронштейнам, закрепленным в стене под подоконником. Расстояние от пола до нижней части кожуха 3 должно быть не менее 130 мм, что обеспечивает свободное поступление внутреннего воздуха к оребренному нагревательному теплообменнику 1.

Поворотом ручек 2 перекрывается сечение для прохода воздуха через нагревательный теплообменник 7, что вызывает снижение тепловой производительности конвектора. Благодаря наличию на рынке широкой градации конструктивных решений конвекторов (см. табл. 1) можно подобрать требуемую тепловую производительность конвектора. В отличии от радиаторов не требуется при увеличении тепловой производительности отопительного прибора наращивать число собираемых секций, что создает дополнительные соединения, в которых может быть нарушена герметичность. При применении конвекторов различной тепловой производительности сохраняется только два соединения к трубопроводам, что значительно повышает эксплуатационную надежность отопительных приборов на базе конвекторов.

В табл. 1 представлены выпускаемые типоразмеры, габаритные размеры и паспортная тепловая производительность конвекторов малой глубины по специальным расчетным данным.

Таблица 1. Технические характеристики конвектора «Сантехпром» малой глубины
