СТРОПИЛА НАКЛОННОЙ КРЫШИ

Такие стропила, как правило, устанавливаются над зданиями, которые имеют капитальные внутренние стены. Стропила имеют не менее трех точек опоры (рис. 1, 2). Что касается количества промежуточных опор в наклонной стропильной ферме, то этот показатель не постоянный. Количество опор зависит от ширины пролета. Одна дополнительная опора устанавливается в пролетах до 10 м. Если пролеты имеют большую длину, то и количество опор увеличивается. Наиболее распространенные формы крыш в проекции с наклонными стропилами показаны на рис. 3. Полная стропильная конструкция с элементами перекрытия показана на рис. 4. Соединение верхних концов стропильных ног осуществляется внахлест угловыми накладками. Крепление нижних концов стропил осуществляется к опорным брускам (мауэрлатам), которые изготавливаются из целых бревен, обтесанных на два канта. Показано крепление нижних концов стропил к мауэрлатам при различных конструкциях стен. В средней части стропильной фермы необходимо установить стойку, на которую опирают верхние концы стропил. При больших пролетах несущая способность стропильной ноги увеличивается за счет подкосов. Нижняя часть подкосов должна опираться на внутреннюю капитальную стену, а верхняя - на стропильную ногу. Расстояние между стропильной ногой и верхней частью подкосов должно составлять 1/3 от вершины фермы.

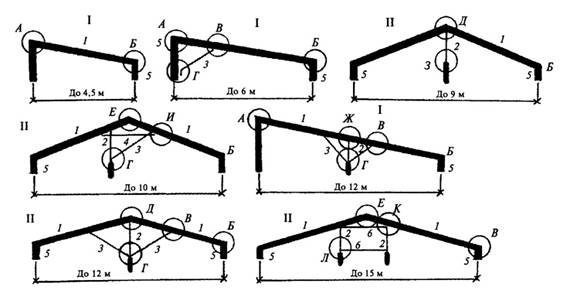

Рисунок 1. Опоры стропил наклонной крыши: I – односкатные крыши; II – двускатные крыши; 1 – стропильная нога; 2 – стойка; 3 – подкос; 4 – ригель; 5 – мауэрлат; 6 – распорка

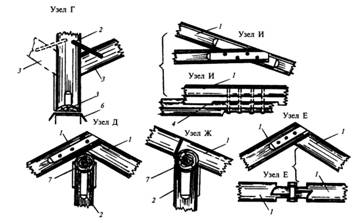

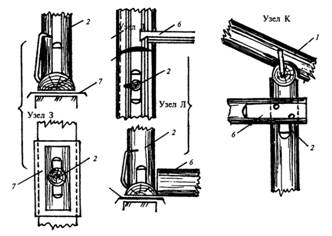

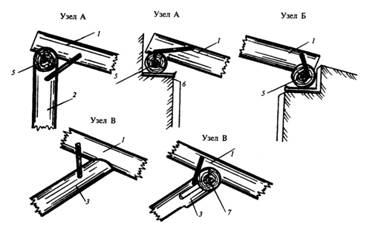

Рисунок 2. Узлы ферм с наклонными стропилами: 1 – стропильная нога; 2 – стойка; 3 – подкос; 4 - ригель; 5 – мауэрлат; 6 – гидроизоляция; 7 - прогон

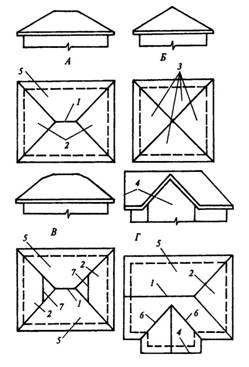

Рисунок 3. Четырехскатные крыши: А - вальмовые; Б - шатровые; В - вальмовые (датский вариант); Г - вальмово-фронтонная; 1 - конек; 2 - вальма; 3 - треугольные скаты; 4 - фронтон; 5 - скат; 6 - разжелобок; 7 - опорная доска (для датского варианта)

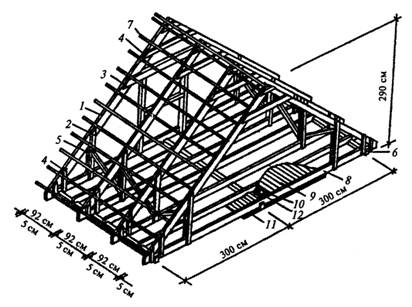

Рисунок 4. Полная стропильная конструкция двухскатной крыши: 1 - стропила; 2 - стойка; 3 - затяжка; 4 - накладки; 5 - подкосы; 6 - мауэрлат; 7 - обрешетка; 8 - балки перекрытия; 9 - доски пола; 10 - рубероид; 11- подшивка потолка (ДВПТ по необрезной доске); 12 - утеплитель
