Справочник строителя | Монтажные работы при возведении кирпичных зданий

РАЗБИВКА ОСЕЙ

Перед монтажом фундаментов и стен подвалов производят разбивку осей фундаментов (рис. 1). Сначала переносят оси 1, 2 на основание, подготовленное для устройства фундаментов. Для этого по обноске 4 натягивают осевые струны 5 и с помощью отвесов 8 переносят точки их пересечения 3 на дно котлованов и траншей. От этих точек отмеряют проектные размеры фундаментов и закрепляют их металлическими штырями 6 так, чтобы натянутый между ними шнур-причалка 7 находился на 2-3 мм дальше боковой грани ленточного фундамента. При монтаже фундаментов под столбы и колонны на дно котлована отвесами переносят не только точки пересечения осей, но и направления осей, по которым сразу, же размечают грани или углы фундаментов. При песчаных грунтах фундаментные блоки укладывают непосредственно на выровненное основание, при иных грунтах - на песчаную подушку толщиной 10 см. Под подошвой фундаментов нельзя оставлять насыпной или разрыхленный грунт. Его необходимо удалить и вместо него засыпать щебень или песок. Углубления в основании более 10 см заполняют бетоном или каменной кладкой.

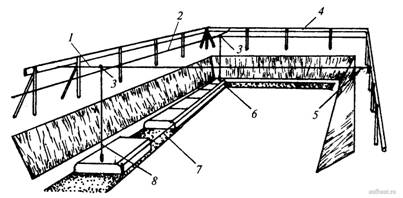

Рисунок 1. Перенесение осей фундаментов на дно котлована: 1 - поперечная ось; 2 - продольная ось; 3 - точки пересечения осей; 4 - обноски; 5 - осевая струна; 6 - штыри для крепления шнура-причалки; 7 - шнур-причалка: 8 – отвес
